[CAD]高中教学楼采暖系统(建筑设计防火规范).dwg

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：教育
• 建筑高度：多层建筑
• 地上层数：5层
• 图纸设计深度：施工图
• 设计年代：近代
• 设计内容：采暖
• 空调系统：全水系统
• 水系统：双管制
• 项目地址：山西

1 项目概要:

该项目为运城市薛辽中学--5#高中教学楼，总建筑面积5902.59m，建筑高度17.55m，建设地点为山西省运城市。

2 设计依据:

2.1甲方关于该项目的设计任务书，设计要求及其他有关资料。

2.2本项目建筑、结构、给排水、电气等专业提供的作业条件图和有关设计资料。

2.3现行的国家和地方有关设计规范、规程和规定:

2.3.1《民用建筑设计通则》GB 50352-近代;

2.3.2《民用建筑供暖通风与空气调节设计规范》 GB50736-近代

2.3.3《建筑设计防火规范》 （GB50016-近代）

2.3.4《公共建筑节能设计标准》 GB50186-近代

2.3.5《通风与空调工程施工质量验收规范》GB50243-近代;

2.3.6《辐射供暖供冷技术规程》JGJ142-近代;

2.3.7《公共建筑节能设计标准》DBJ04-241-近代

2.3.8《中小学设计规范》 GB50099-近代;

3 设计范围:

3.1本楼低温热水地板辐射采暖设计.

3.2本楼空调、通风及防排烟设计.

图纸展示：

设计说明

一层采暖平面图

二层采暖平面图

五层采暖平面图

一层采暖干管平面图

二层采暖干管平面图

五层采暖干管平面图

第 1 张图

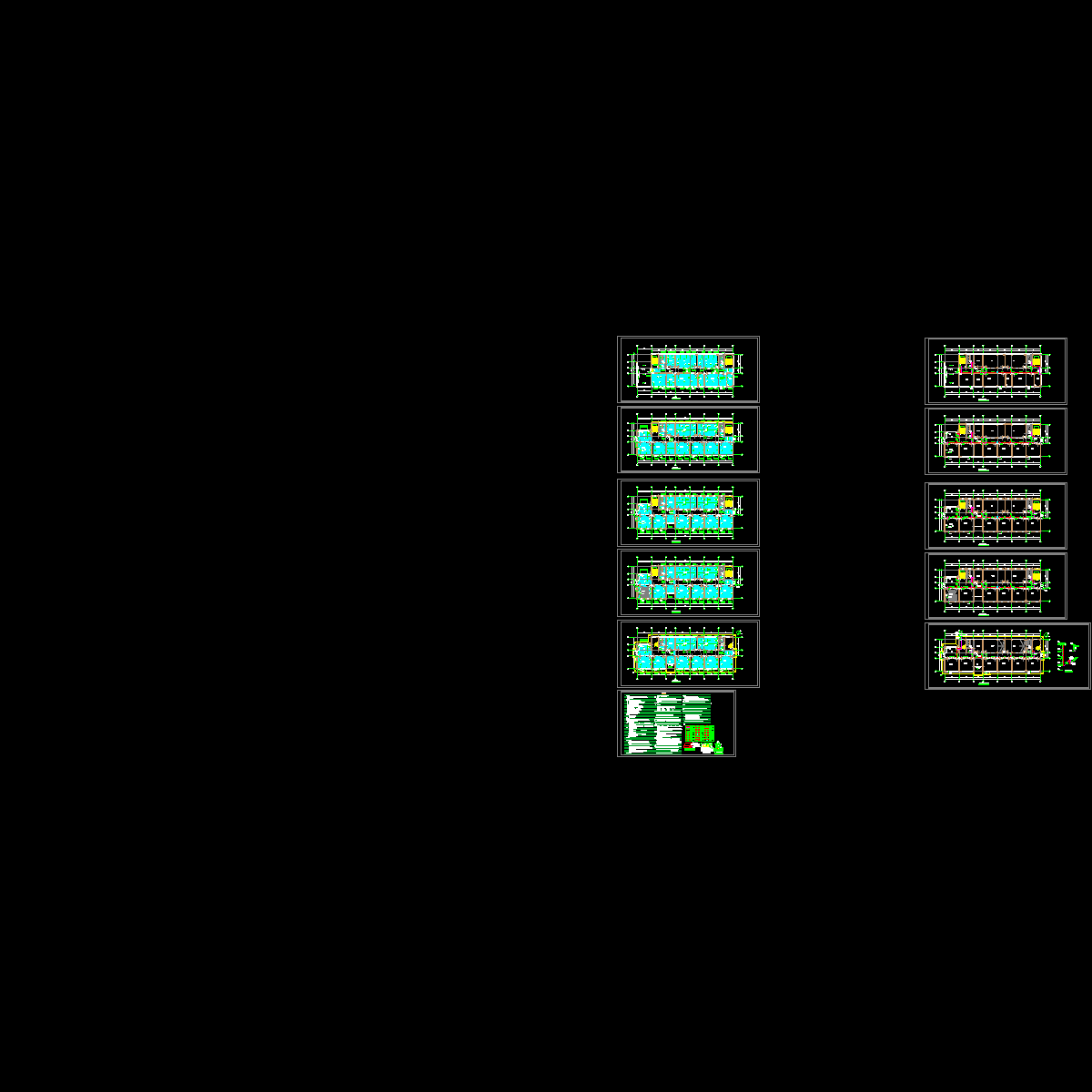

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
