[CAD图]4层中学幼儿园空调水系统(建筑设计防火规范)(dwg)

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：教育
• 建筑高度：多层建筑
• 地上层数：四层
• 图纸设计深度：施工图
• 设计年代：近代
• 设计内容：空调
• 空调系统：空气-水系统
• 水系统：双管制
• 节点大样：风机盘管
• 项目地址：山西

1 项目概要:

该项目为运城市薛辽中学--12#幼儿园，总建筑面积3914.74m，建筑层数：地上4层，建筑高度16.35m，建设地点为山西省运城市。

2 设计依据:

2.1甲方关于该项目的设计任务书，设计要求及其他有关资料。

2.2本项目建筑、结构、给排水、电气等专业提供的作业条件图和有关设计资料。

2.3现行的国家和地方有关设计规范、规程和规定:

2.31《民用建筑设计通则》GB 50352-2005;

2.3.2《民用建筑供暖通风与空气调节设计规范》 GB50736-2012

2.3.3《建筑设计防火规范》 GB50016-2014

2.3.4《严寒和寒冷地区居住建筑节能设计标准》 JGJ-26-2010

2.3.5《通风与空调工程施工质量验收规范》GB50243-2002

2.3.6《居住建筑节能设计标准》 DBJ04-242-2012

2.3.7《托儿所、幼儿园建筑设计规范》 JGJ39-87

2.3.8《饮食建筑设计规范》JGJ122-99

3 设计范围:

3.1本楼空调、通风及防排烟设计.

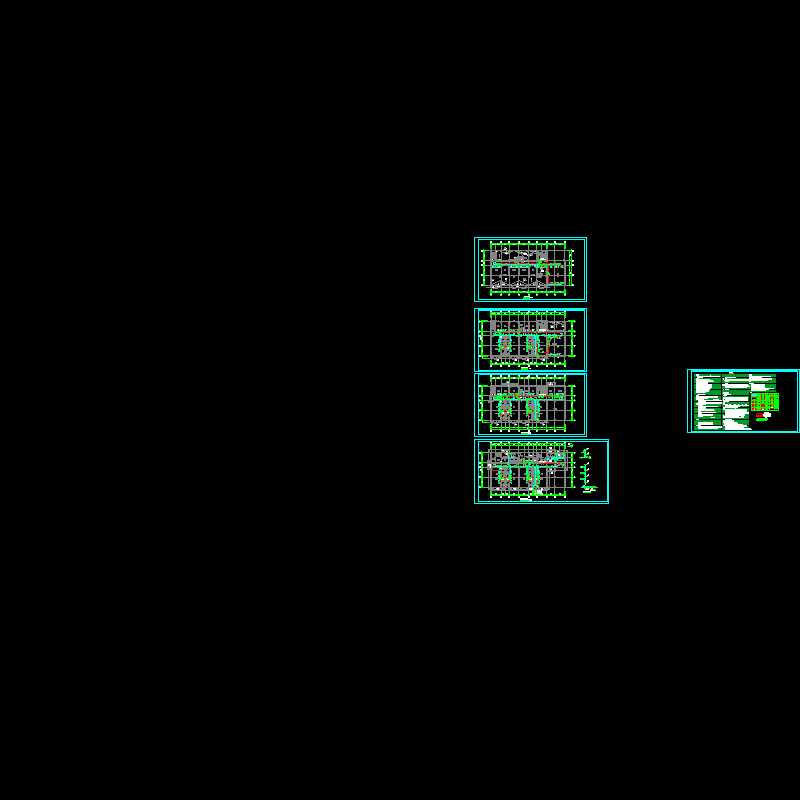

图纸展示：

首层空调水平面图

二层空调水平面图

三层空调水平面图

四层空调水平面图

设计说明

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-27 07:00:03上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在暖通空调专区发帖交流相关知识。
