办公楼电气CAD图纸(建筑设计防火规范)(dwg)

ggtt123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、设计依据：

1、《民用建筑电气设计规范》-----JGJ/T 16-92

2、《建筑设计防火规范》-----GBJ16-87(2001版）

3、《低压配电设计规范》-----GB50054-95

4、《建筑物防雷设计规范》-----GB50057(2000版）

二、设计范围：照明系统、接地与等电位连接、防雷系统、弱电系统

三、电源设计概况：该项目照明安装容量为72KW,计算容量为57.6KW,自然功率因数0.8,计算电流为109.4A.该项目照明负荷为三级负荷，电压等级AC-380/220V,50HZ照明电源用电缆埋地从水库变电所引来，设置户外电表箱进行计量。

等电位

弱电

照明

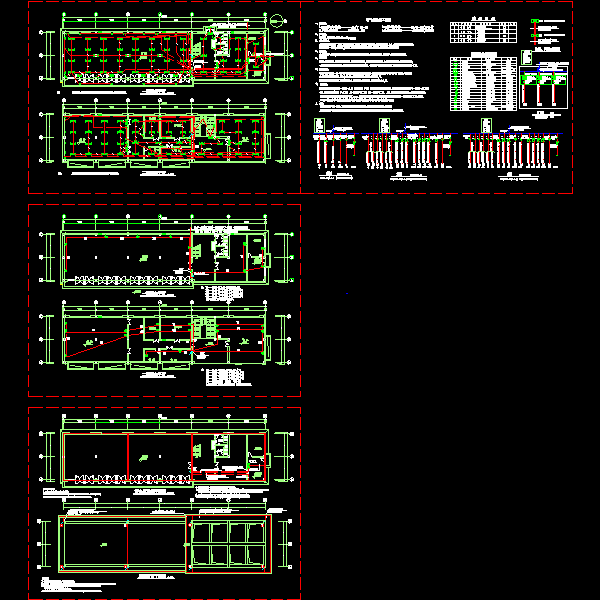

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
