城市支路道路工程及排水工程施工大样图设计cad平面图

附件详情

  • 说明书
  • 道路平面图
  • 道路纵断图
  • 标准横断面图

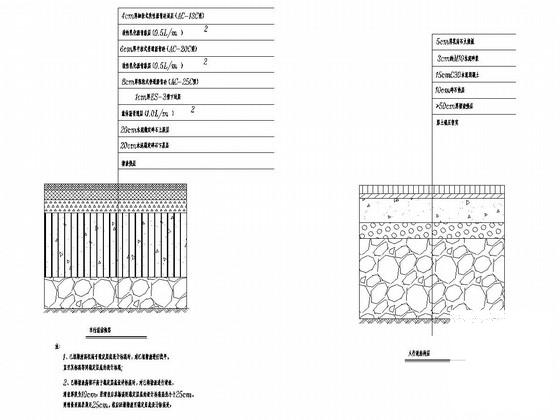

  • 道路及人行道结构层图
  • 人行道断面及侧平石大样图
  • 土方横断图
  • 无障碍设计
  • 道路排水平面图
  • 道路雨水纵断图
  • 道路污水纵断图
  • 窨井详图
  • 工程责任牌大样图

附件详情

本道路总长度为779.62m,按城市支路设计,设计车速为30Km/h,道路交通量达到饱和状态时的设计年限为10年。道路路面结构达到临界状态的设计年限为10年。本道路工程横断面总宽为16m。
……
水泥稳定层下的塘渣垫层厚度根据本道路现状已填塘渣的情况作如下布置:
(1)已填塘渣高程高于稳定层底设计标高时,对已填塘渣进行找平,直至其标高等同稳定层底的设计标高;
(2)已填塘渣高程不高于稳定层底设计标高时,对已填塘渣进行清表,清表厚度为10cm;若清表后其标高距稳定层底的设计标高高差小于25cm,则清表至高差满足25cm,然后回填塘渣至稳定层底设计标高处;
(3)要求对塘渣层进行碾压,压实度为95%(重型压实标准,下同),控制弯沉值为2.3mm。
……
雨水口与窨井的连接管采用Φ300管,雨水横管i≥1%;雨、污水预留管分别采用Φ500、Φ300管,雨、污水预留管均留出红线外1m,预留管坡度均采用i=0.3%。所有预留管管口均做预留井。
4. 所有井盖(箅)均采用新型复合材料模压井盖(箅),井盖规格为Φ700mm、水箅规格为400×500mm。车行道中井盖采用D400类型,红线外及绿化带内井盖采用B125类型,井箅受压能力应大于130KN。
……
共53张,。

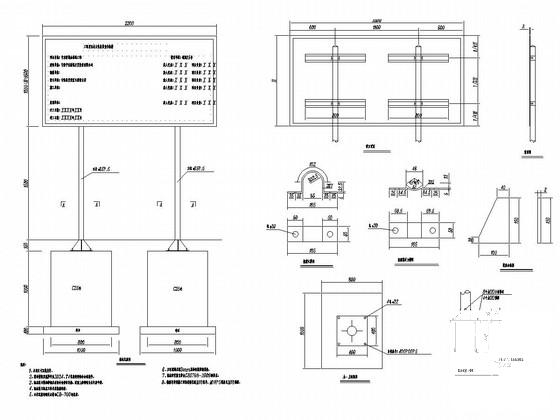

工程责任牌大样图

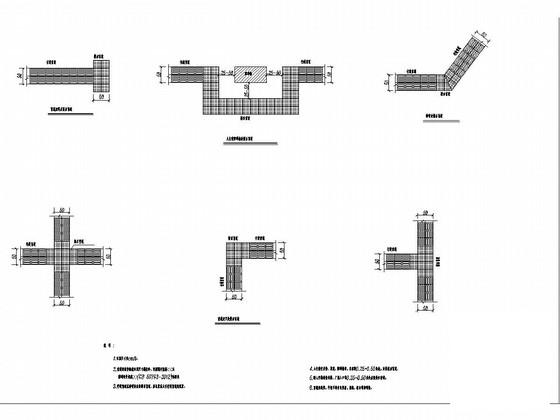

无障碍设计图

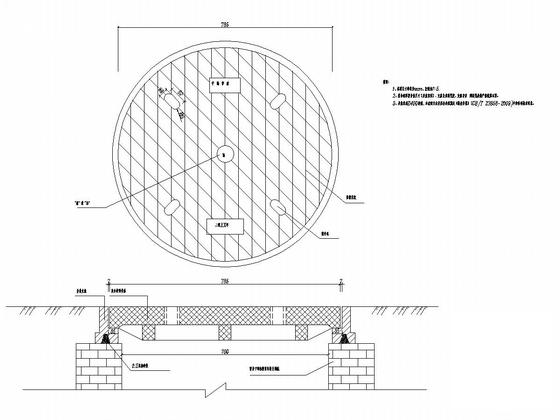

复合材料井盖大样图

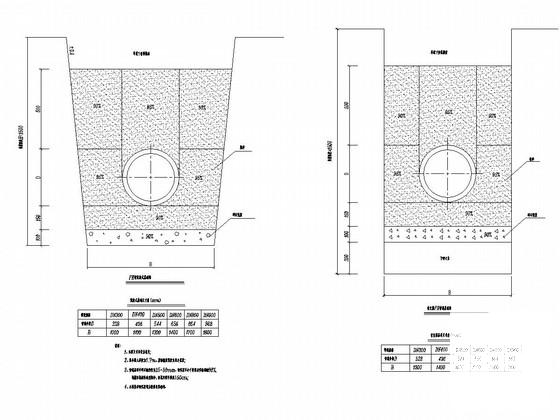

PE管道基础大样图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 道路工程施工设计 - 1
    道路工程施工设计 - 1
  • 道路工程施工设计 - 2
    道路工程施工设计 - 2
  • 道路工程施工设计 - 3
    道路工程施工设计 - 3
  • 道路工程施工设计 - 4
    道路工程施工设计 - 4
  • 道路工程施工设计 - 5
    道路工程施工设计 - 5
以上是部分截图,请下载附件后查看完整高清内容
