城市支路改造工程施工大样图cad构造图,箱涵标准断面图

该资料为 城市支路改造工程施工图2020(含涵洞设计), 供大家参考学习。
一、项目概要
该改造工程是一条东西走向的公路。K0+000~K3+218段现状路面为沥青混凝土路面,K3+218~K3+808.536段为水泥混凝土路面。该道路建成并通车多年,许多地方出现严重的裂缝、龟裂、坑槽。该资料将对现状路面破损处挖除,对路面进行修补。对K3+218~K3+808.536段加铺沥青。道路全长3808.536 m,路基宽度7.5-10m。道路等级为城市支路,设计行车速度40km/h,为双向两车道。该资料及施工范围为现状路基宽度范围内。
现状道路排水方式为明沟排水且无盖板。长时间雨水冲刷容易造成淤泥堆积。道路两侧的边沟需进行清淤。道路两侧基础配套设施不完善,沿线未见路灯及标志标牌,存在安全隐患。
二、相关图片

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

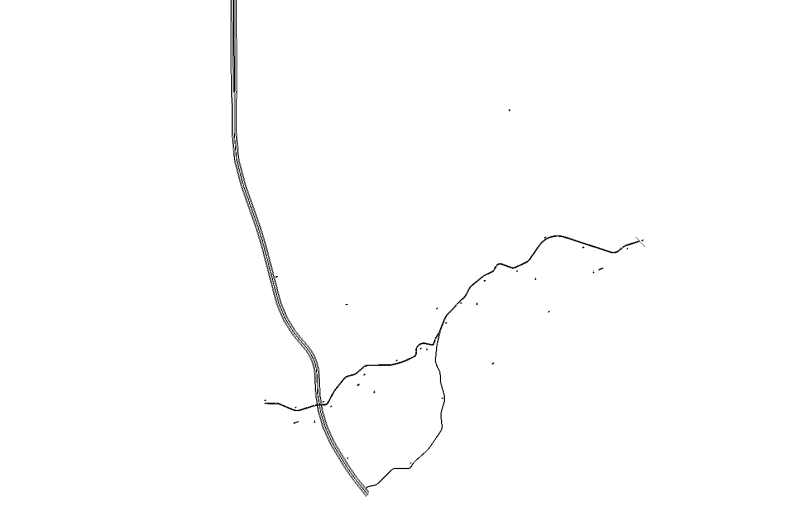

  • 道路总平面图
    道路总平面图

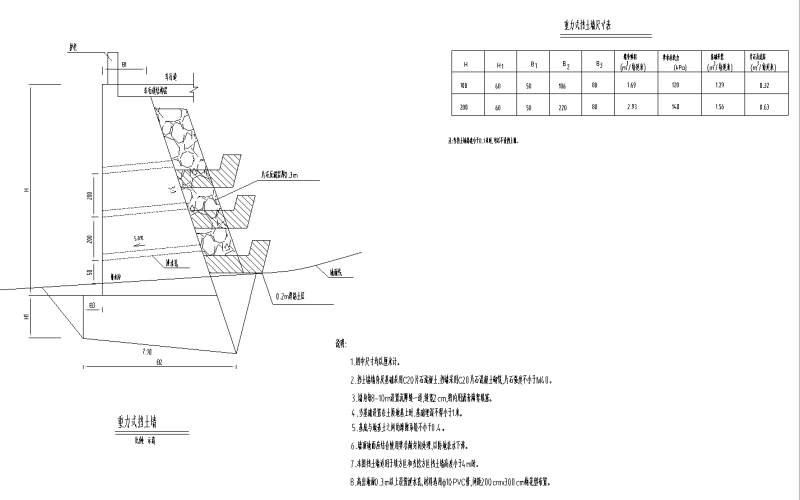

  • 挡土墙设计图
    挡土墙设计图

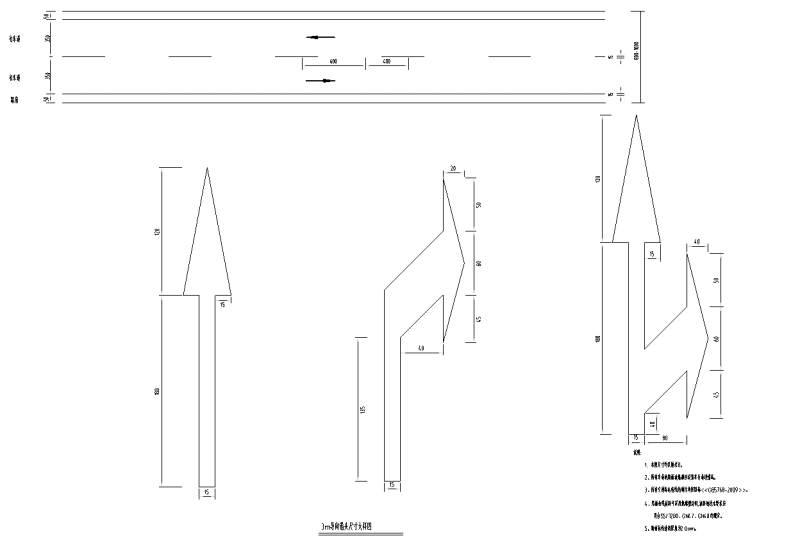

  • 交通标志及标线大样图
    交通标志及标线大样图
  • 路基破损处理大样图
    路基破损处理大样图
  • 路面结构图
    路面结构图
  • 箱涵标准断面图
    箱涵标准断面图
  • 箱涵钢筋构造图
    箱涵钢筋构造图
以上是部分截图,请下载附件后查看完整高清内容
