35m宽城市支路工程全套施工CAD图纸（38张道路三水绿化照明）(路面结构设计)(dwg)

woshi2020 · 发表于 2020-6-22 21:52:56

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

项目概要：
道路全长522.904m，规划红线宽35m。本次工程的内容包括道路、三水、绿化、及照明工程。
......
设计标准：
1、道路等级:城市支路。
2、设计车速:30Km/h。
3、路面类型：沥青混凝土路面。
4、路面设计使用年限:10a。
......
横断面设计：
道路控制红线宽度为35m。
道路横断面布置：5m（墙基绿化） 3.5m（人行道） 1.5m（绿化带） 15m（车行道） 1.5m（绿化带） 3.5m（人行道） 5m（墙基绿化）=35m；主路横坡1.5%，路拱采用修正二次抛物线路拱，路缘石采用数控加工樱花红花岗岩路缘石。
路面结构设计：
车行道：
面层：4cm(AC-13)细粒式沥青混凝土（SBS改性沥青） 6cm(AC-20)中粒式沥青混凝土
基层：18cm5.5%水泥稳定碎石 18cm5.5%水泥稳定碎石 18cm5%水泥稳定风化砂。
人行道:6cm荷兰砖 3cm水泥砂浆 12cm水泥混凝土 15cm级配碎石。
......

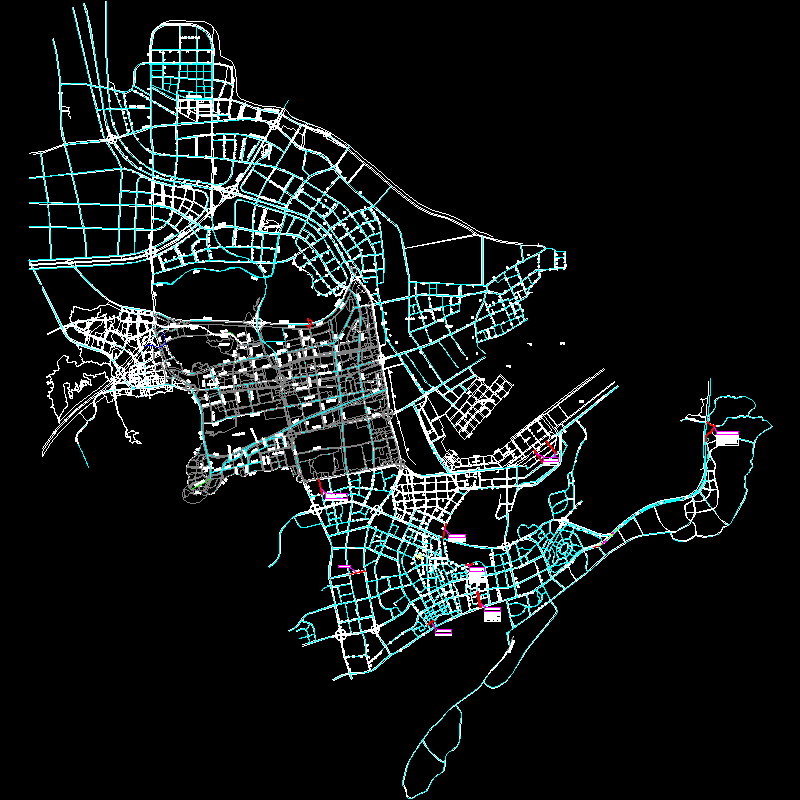

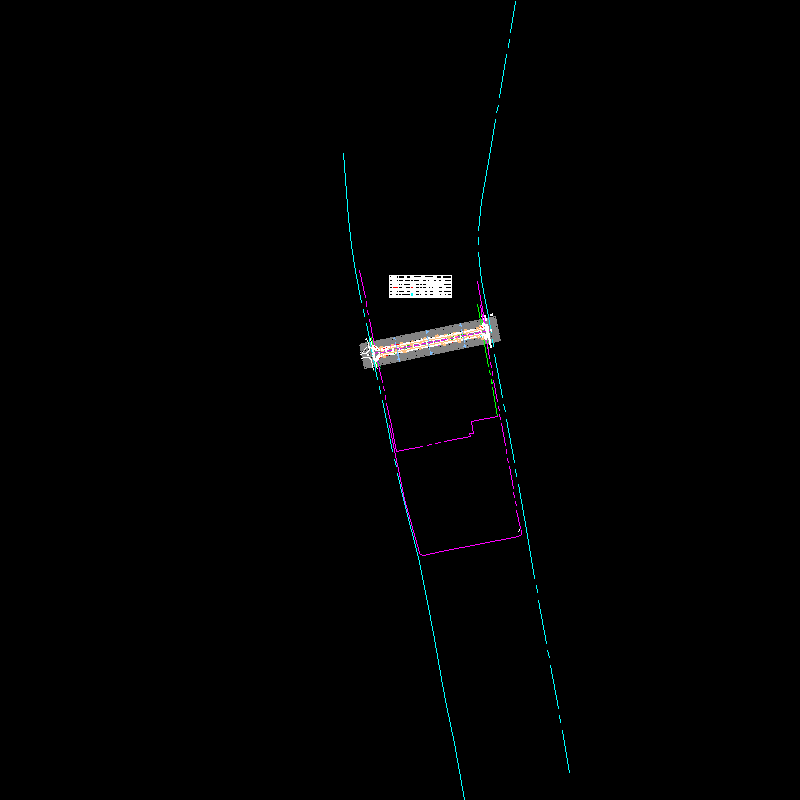

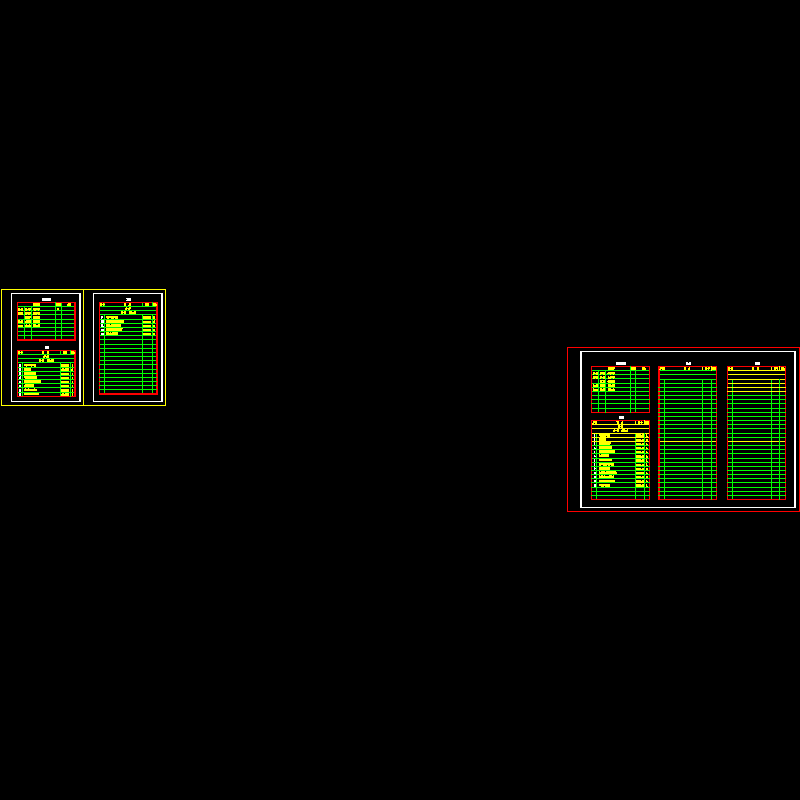

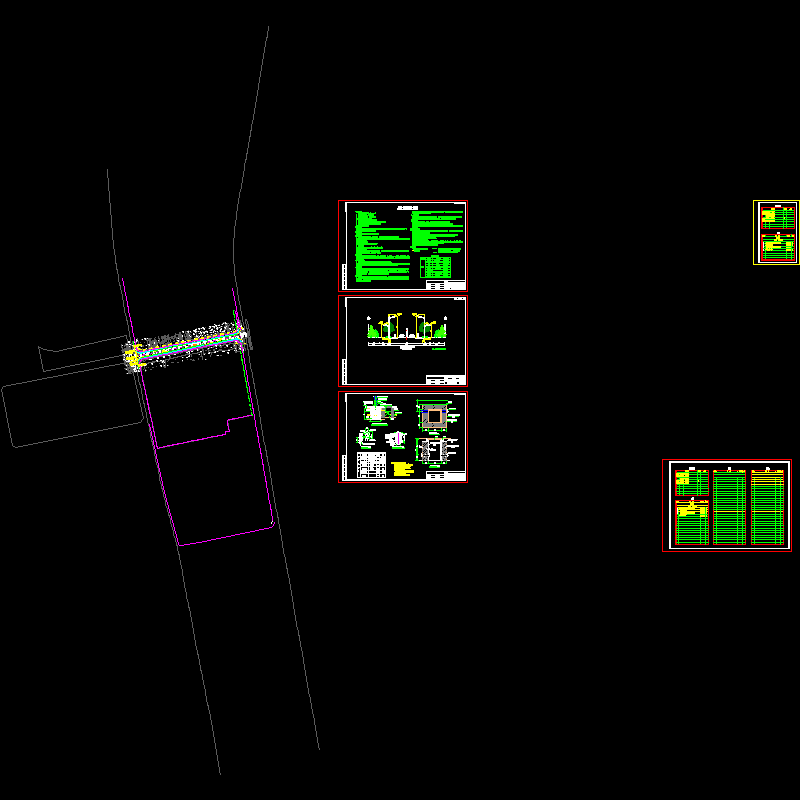

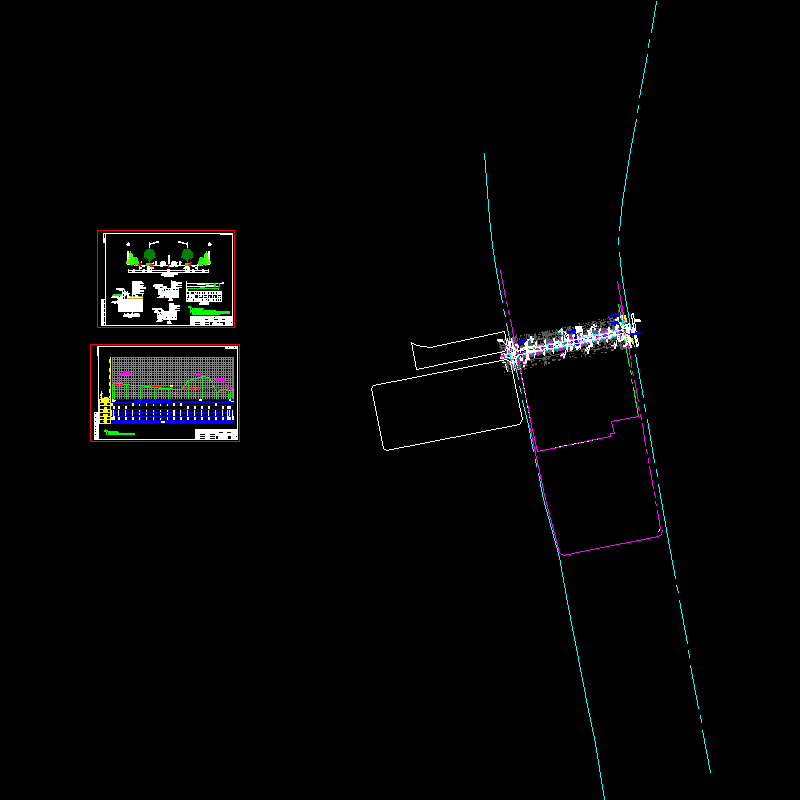

设计于2015年，共38张CAD设计图。
