公路等级：一级
-
车道数：二车道
-
干线：否
-
位置：安徽
-
设计年代：近代
附件详情
-
设计总说明10
-
工程平面位置示意图
-
道路综合横断面
-
道路平面图17
-
道路纵断面图11
-

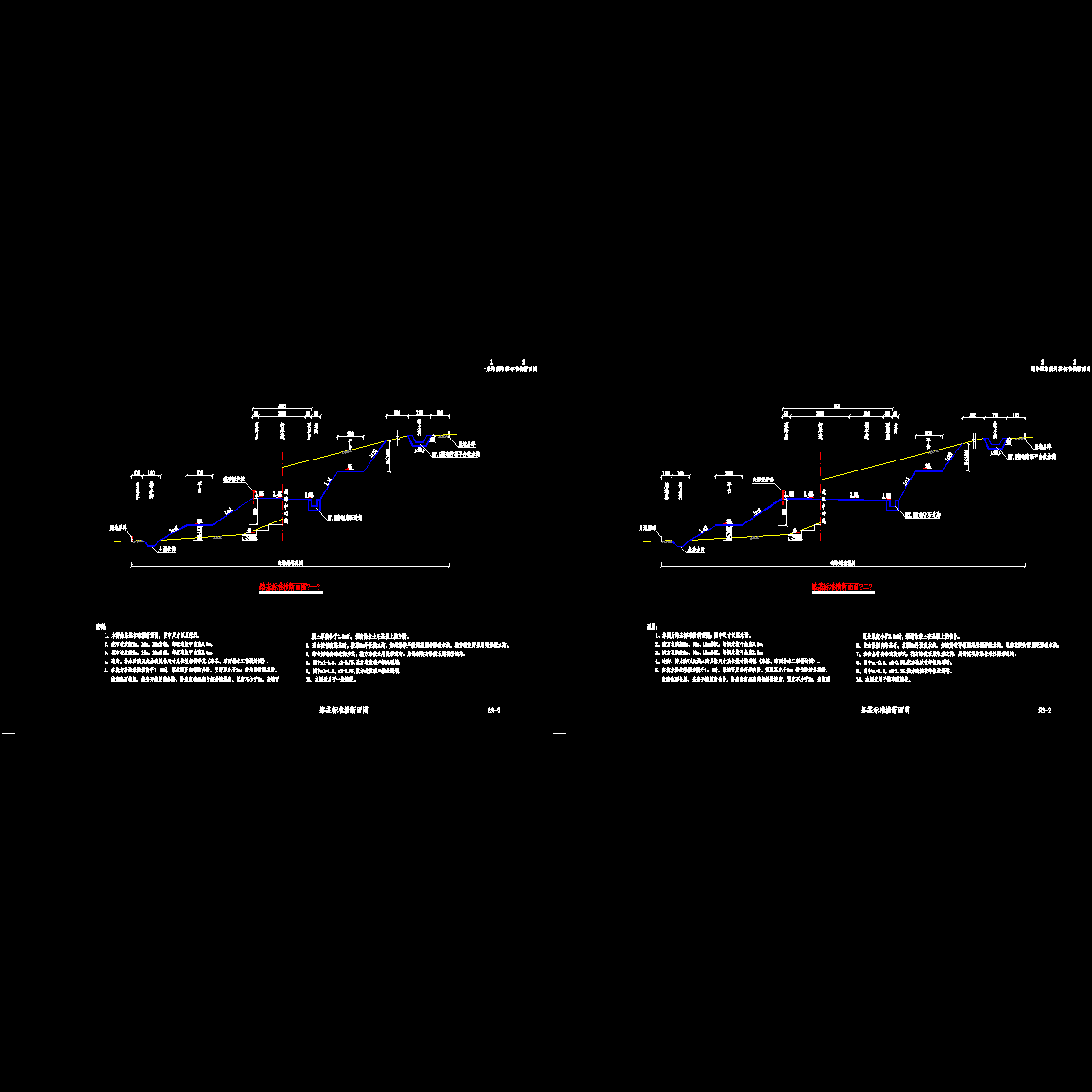

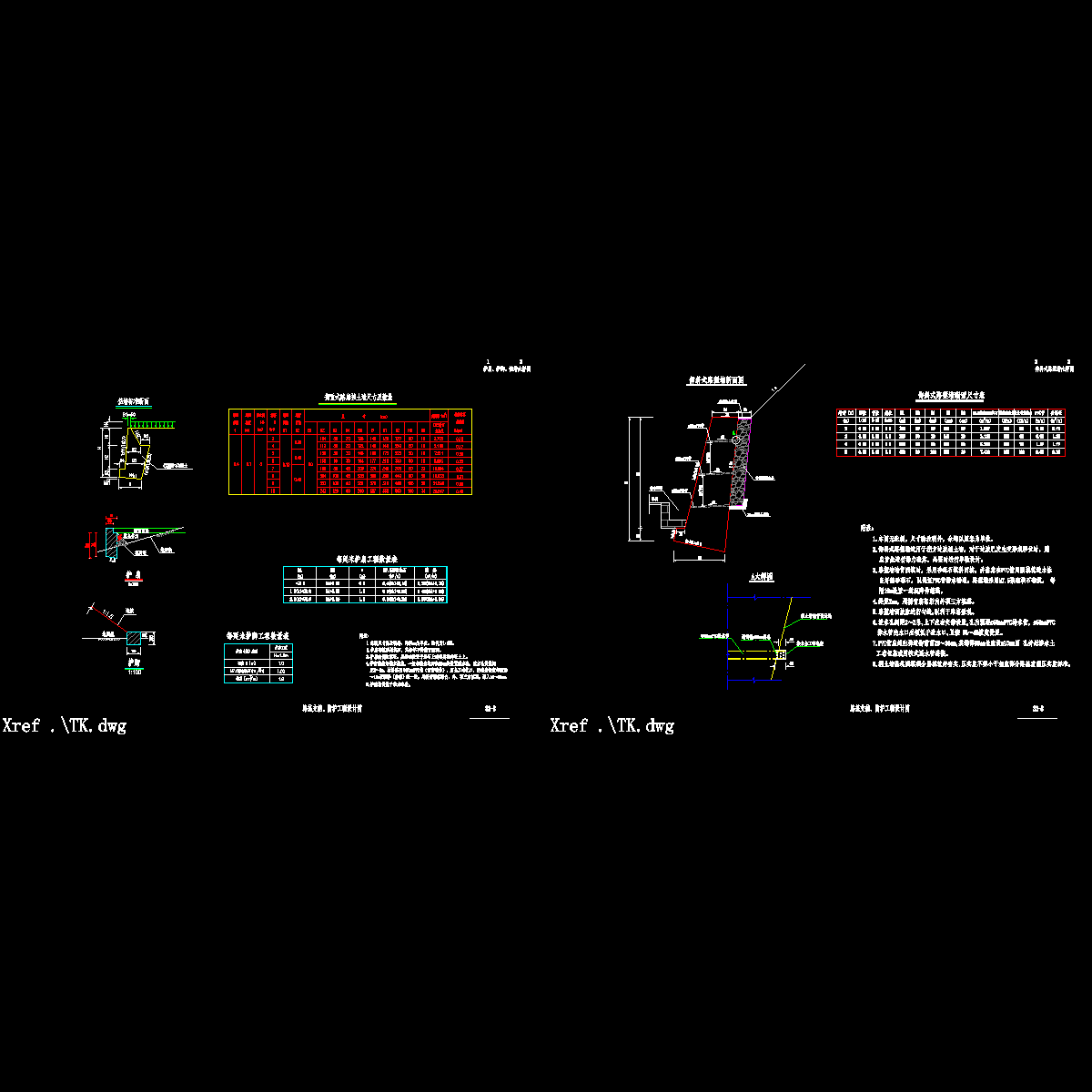

道路土方横断面15
-

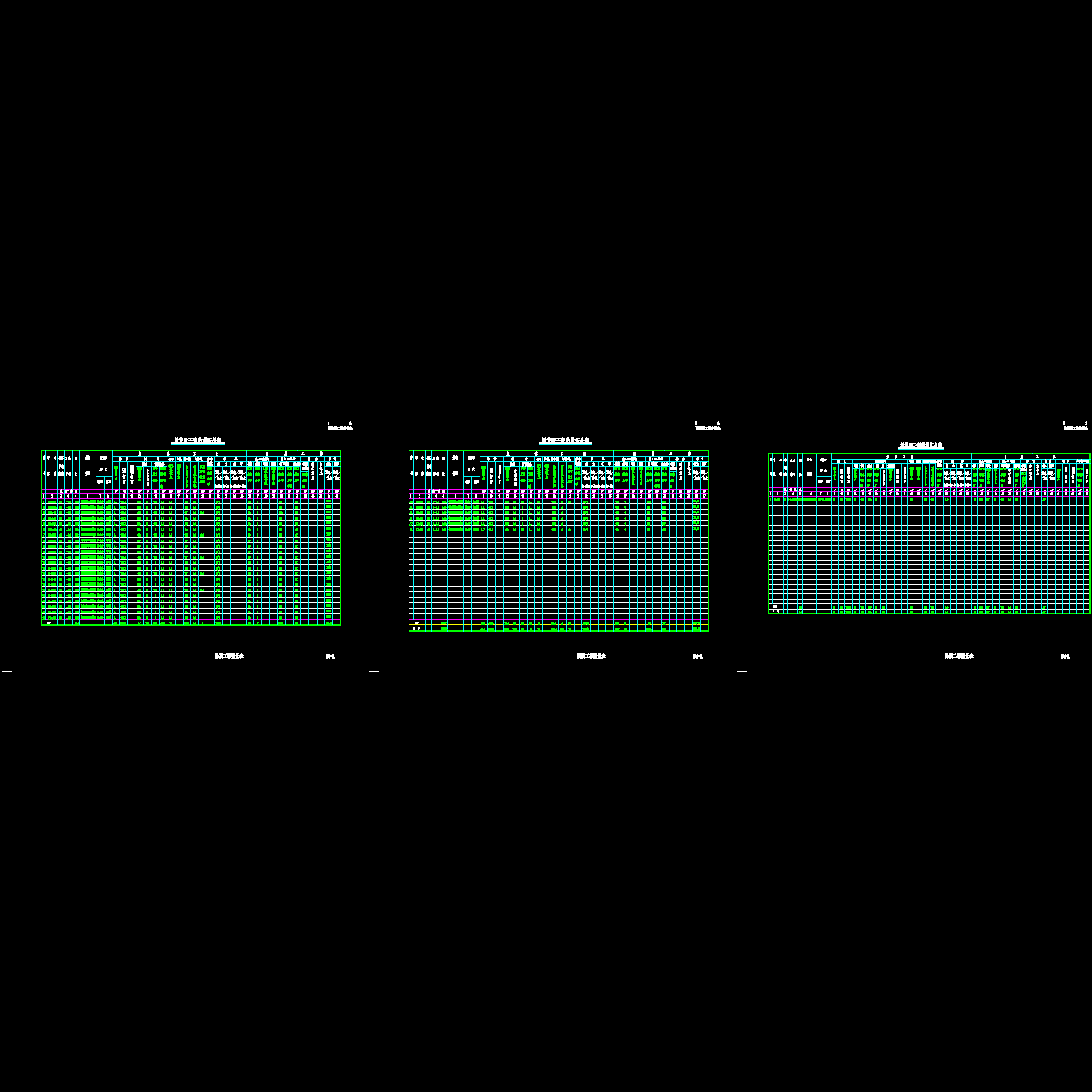

混合车道土方计算表4
-
人行道土方计算表4
-
道路土方总量计算表4
-
道路逐桩坐标表2
-
道路竖曲线要素表
-

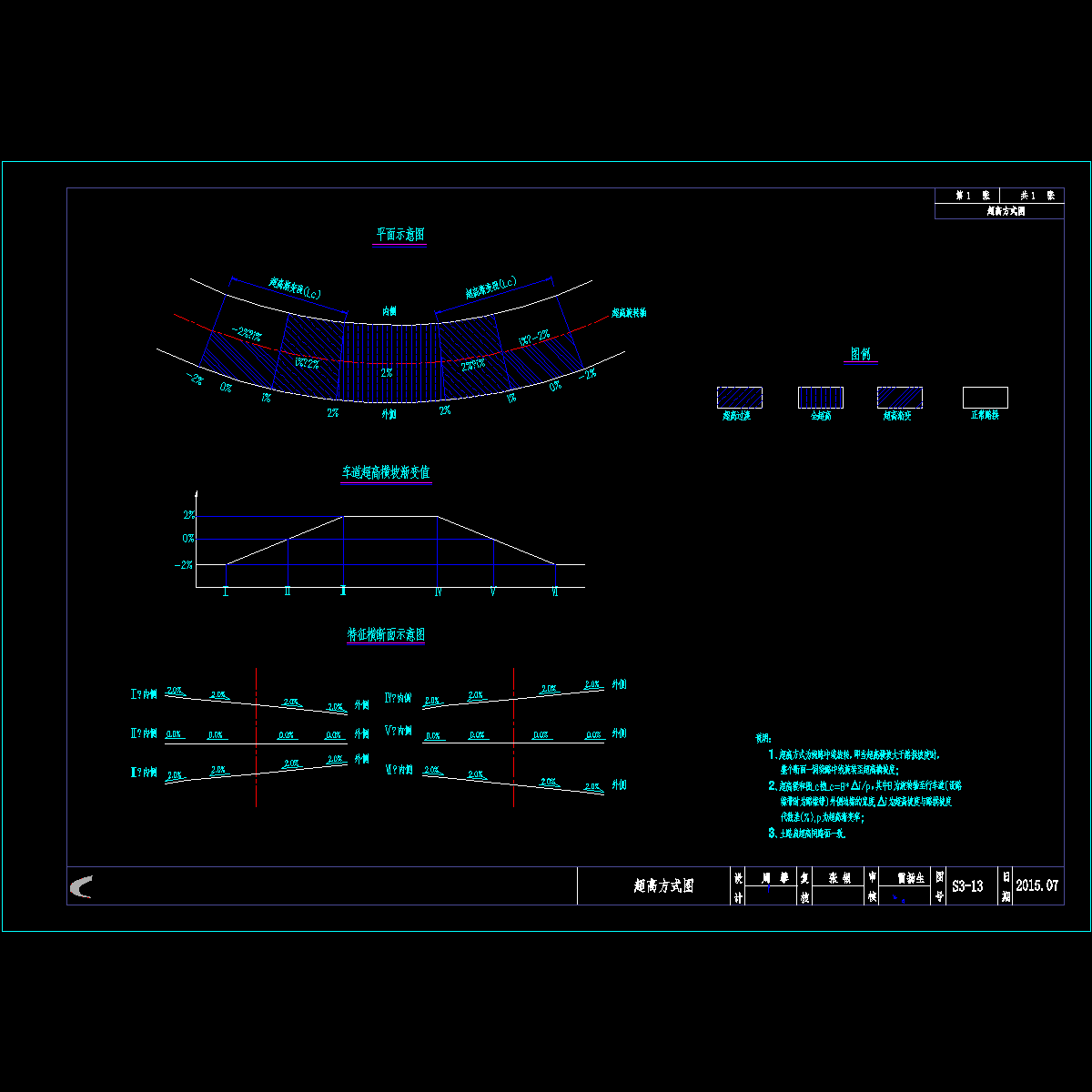

道路平曲线要素表
-

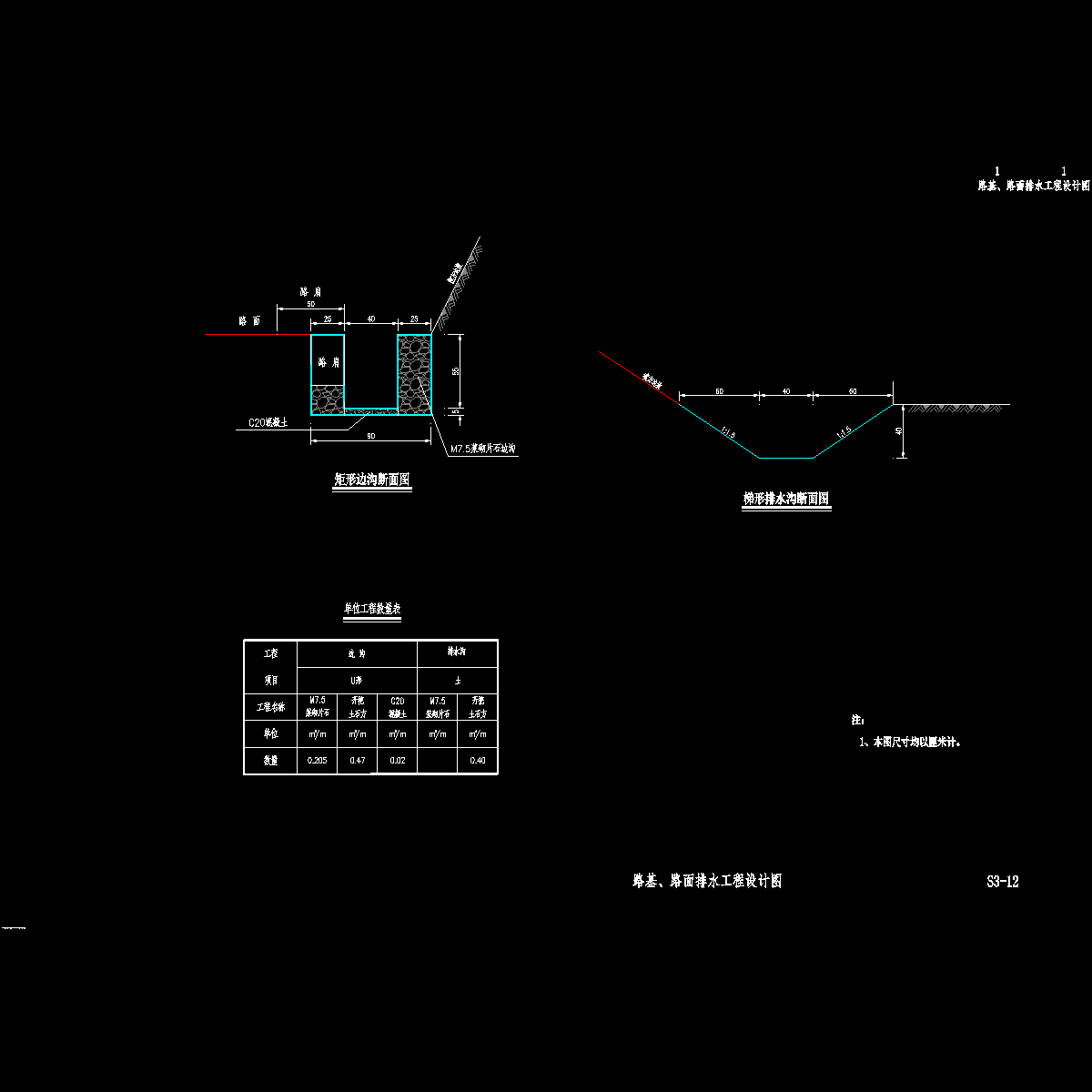

道路结构图
-
无障碍设计

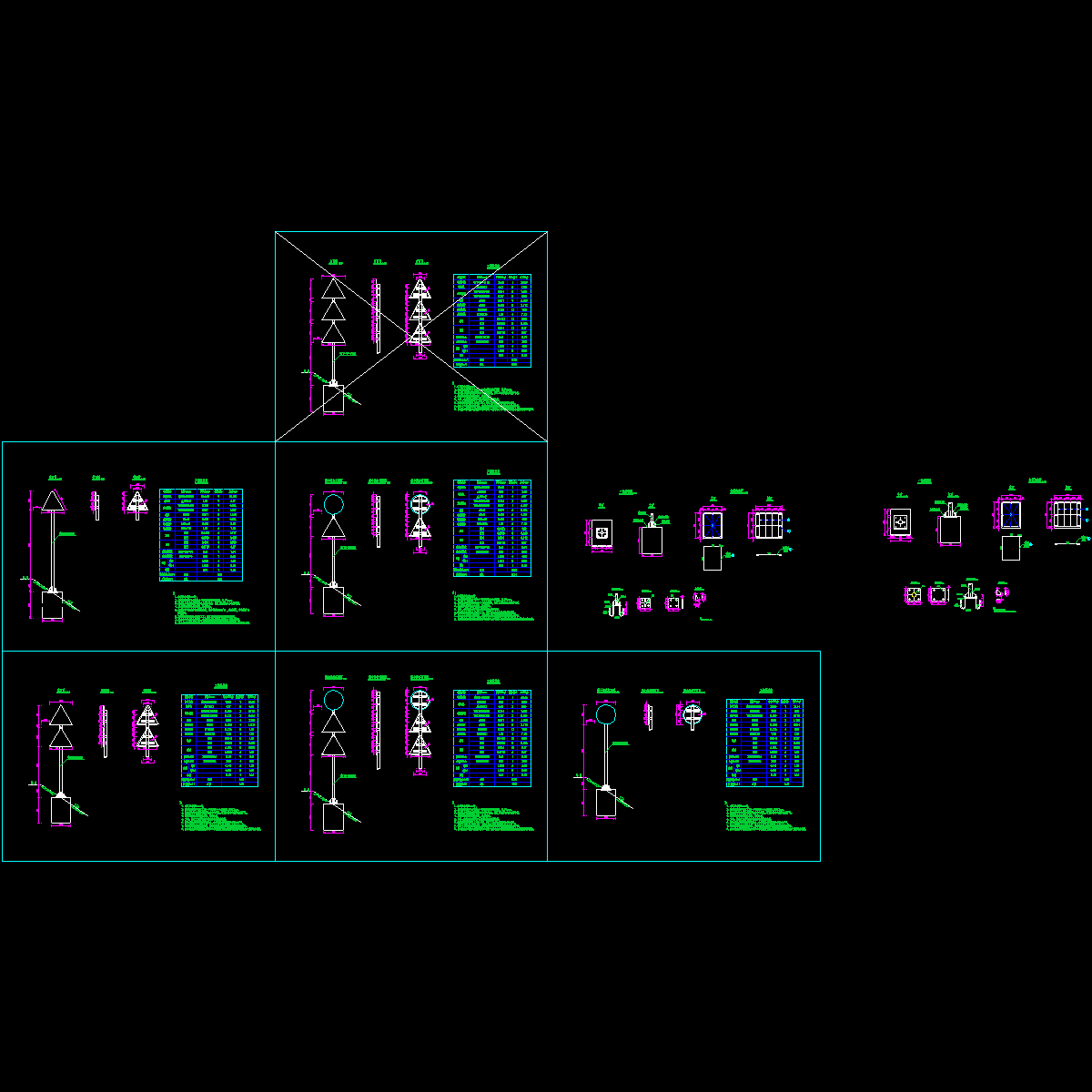

施工图2
-
树池大样图
-
人行道拼花图
-
检查井井周基层加固及井圈图2
-
交叉口竖向设计图5
-
第二章 路灯工程部分
-
设计总说明
-
路灯平面图17
-
路灯电缆井结构图
-
路灯基础图、控制箱原理图
-
-
给排水：
-
给排水设计说明
-
雨水示意图
-
综合横断面图
-
雨水平面图17
-
雨水纵断面10
-
雨水井表3
-
雨水主要材料表
-
污水示意图
-
综合横断面图
-
污水平面图17
-
污水纵断面9
-
污水井表3
-
污水主要材料表
-
给水示意图
-
综合横断面图
-
给水平面图17
-
给水纵断面10
-
给水井表2
-
给水主要材料表
附件详情
道路全长2795.468米，道路红线宽20米，单幅路断面形式，其中14m（混合车道） 2X3m（人行道），路面采用沥青混凝土路面。道路等级为支级-I级；设计车速为20km/h，设计标准轴载为BZZ-100。最小停车视距20m。单挑式路灯采用双排对称式及非对称，灯具悬挑长度为2.5米左右，灯具仰角小于等于15度。雨污分流制。管道基础采用120度或180度混凝土管道基础。
设计内容含道路（混合车道14米、人行道2X3米）及附属物（给水、排水、路灯）工程施工图设计。
车行道部分：4cm 厚细粒式改性沥青混凝土（AC-13C） 粘层 6cm 厚中粒式改性沥青混凝土（AC-20C） 玻纤格栅（满铺） 下封层 透层 20cm 厚水泥稳定碎石（4.5%） 20cm 厚水泥稳定碎石（4.5%） 20cm 石灰土基层（12%）；人行道部分：20×10×6cm 机制C40 混凝土路面砖 3cm 水泥砂浆（体积比1：3） 8cm 厚C20 细石混凝土 20cm 厚石灰土基层（12%）。
……
共计189张，设计于近代年
