80m砼无背索斜塔斜拉桥CAD施工图纸（78张）.dwg

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

技术标准： 　　 1．道路等级：二级公路； 　　 2．设计荷载：汽-超20，挂-120；人群3.5kpa； 　　 3．设计车速：V=80km/h； 　　 4．桥面宽度：总宽41.5m；横向布置为 5.75m非机动车道(含栏杆扶手)＋2.5m分隔带＋12.25m机动车道(含左右侧路缘带)＋0.5m分隔带(新泽西式护栏)＋12.25m机动车道(含左右侧路缘带)＋2.5m分隔带＋5.75m非机动车道(含栏杆扶手)； 　　 5．桥面纵坡：单向纵坡0.5%； 　　 6．桥面横坡：双向横坡2%； 　　 7．高程系统：采用56黄海高程系统。 　　 8．通航标准：通航宽度50米，最高通航水位3.063米，梁底标高必需在8.063米（若吴淞高程系统为9.96米）以上； 　　...... 　　设计要点： 　　 本桥型为空间双索面无背索斜塔斜拉桥，为三跨连续刚构体系，塔梁墩基础固结。 　　 1.桥梁跨径布置： 30m（西侧外伸孔） 80m（主跨） 40m（东侧外伸孔），全长150m。 　　 2.主桥上部结构由塔、梁和拉索组成。塔身和主梁均为预应力混凝土构件。 　　...... 　　设计于2002年，共78张CAD设计图。

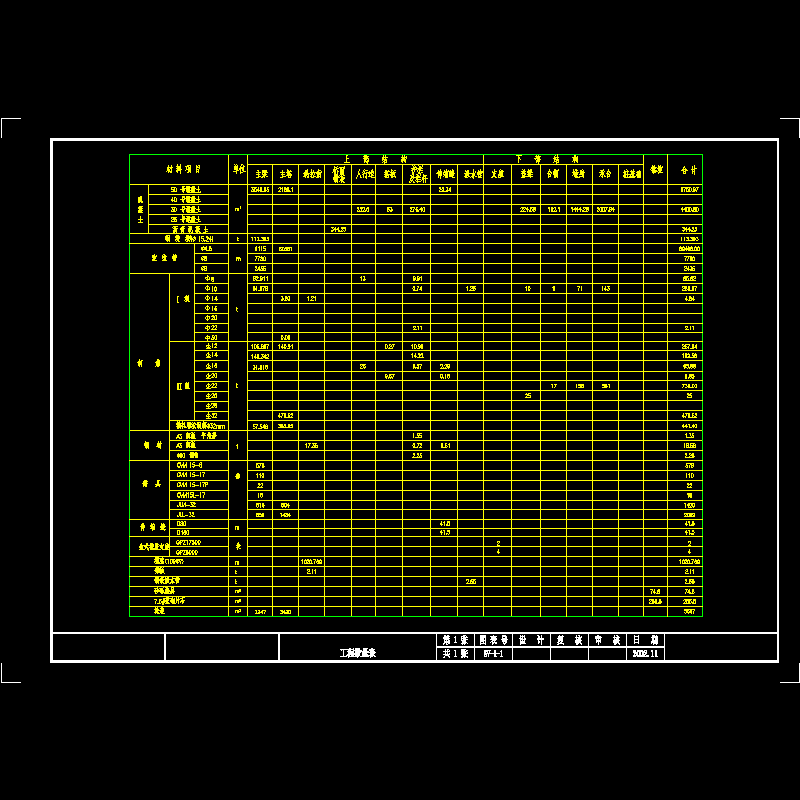

01-工程数量表.dwg

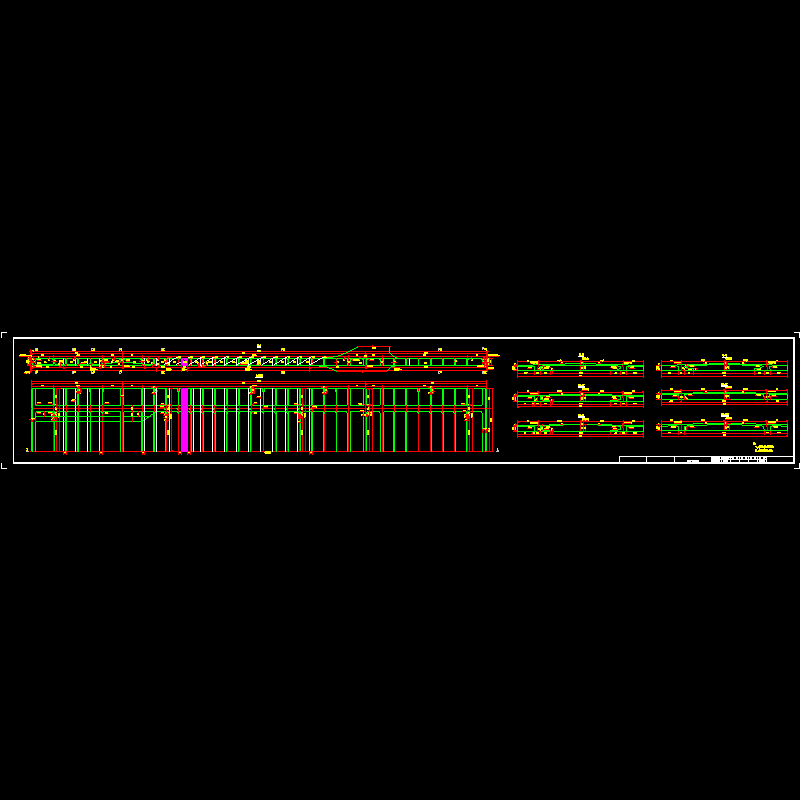

04-主梁一般构造图.dwg

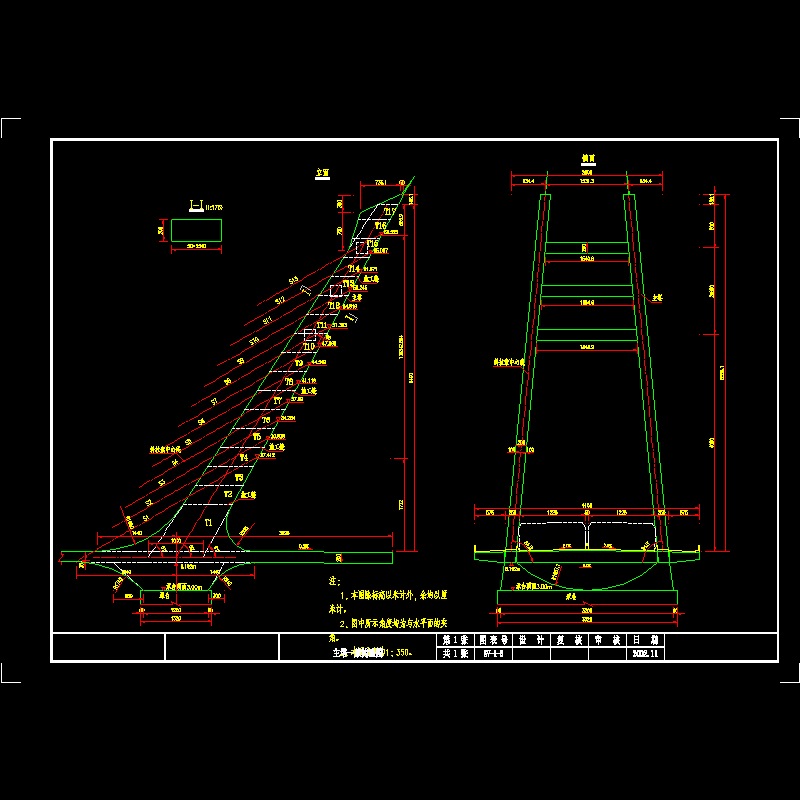

05-主塔一般构造图.dwg

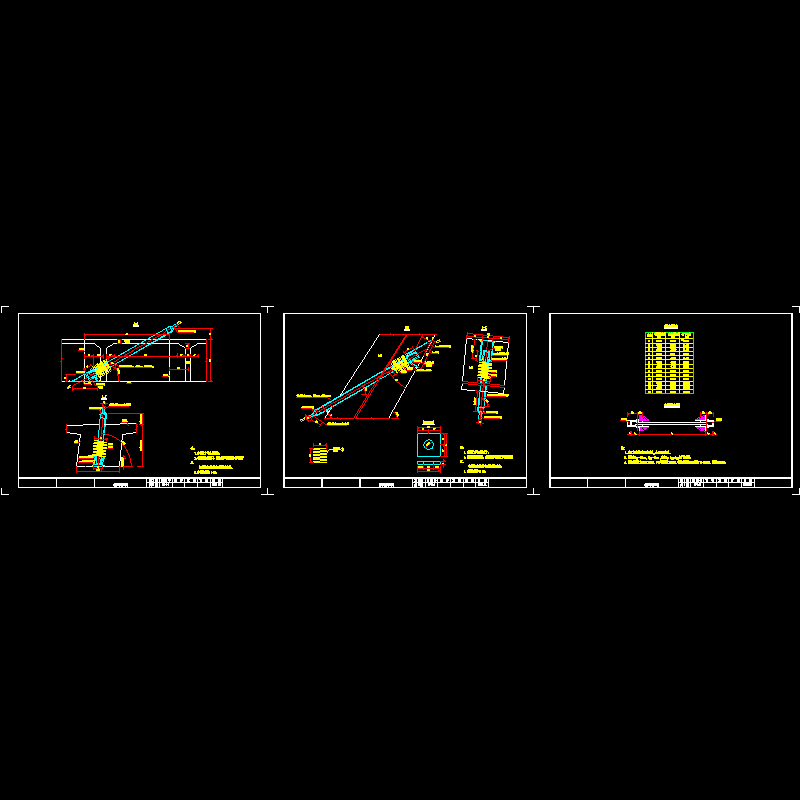

06-斜拉索构造图.dwg

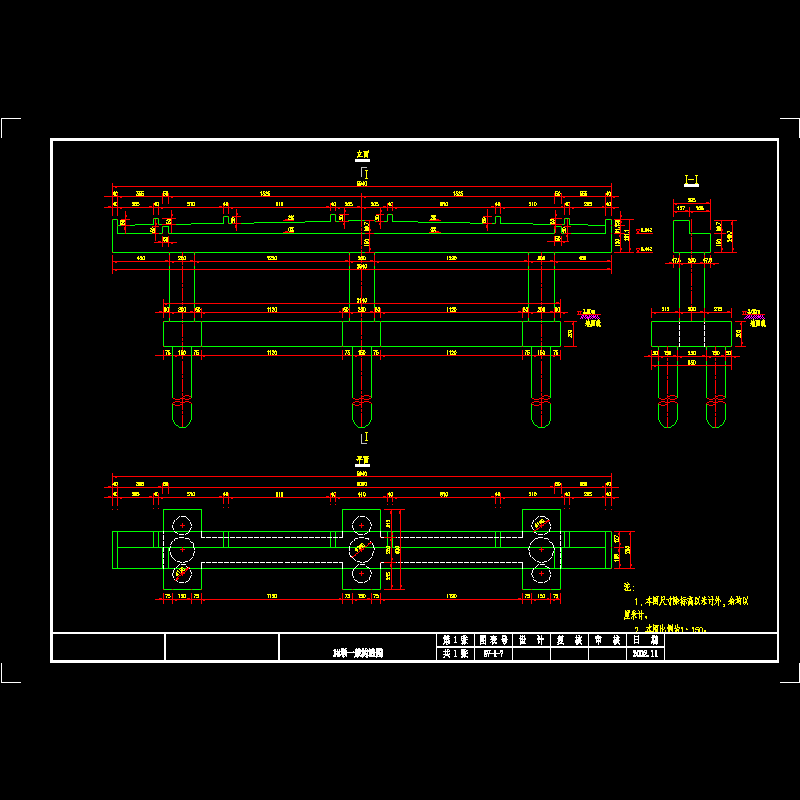

07-1#墩一般构造图.dwg

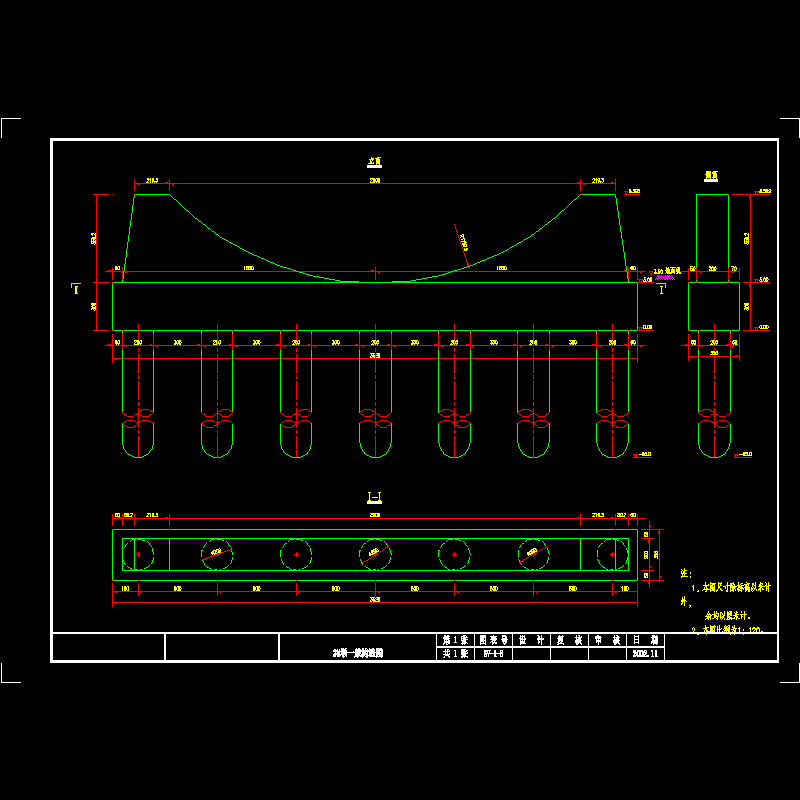

08-2#墩一般构造图.dwg

09-3#墩一般构造图.dwg

10-4#台一般构造图.dwg

14-主塔预应力钢筋构造图.dwg

16-主塔钢筋构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
