索膜结构CAD图纸(dwg)

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

某索膜结构图
该资料为：某索膜结构图
风荷载：基本风压0.40KN/平方米
温度：△T=±40℃
该资料包含：

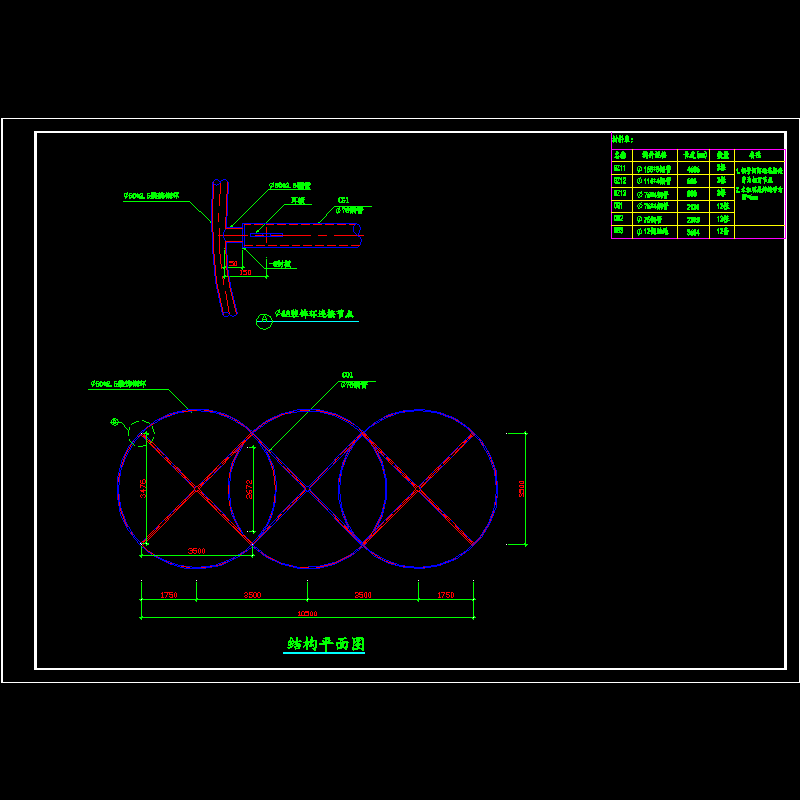

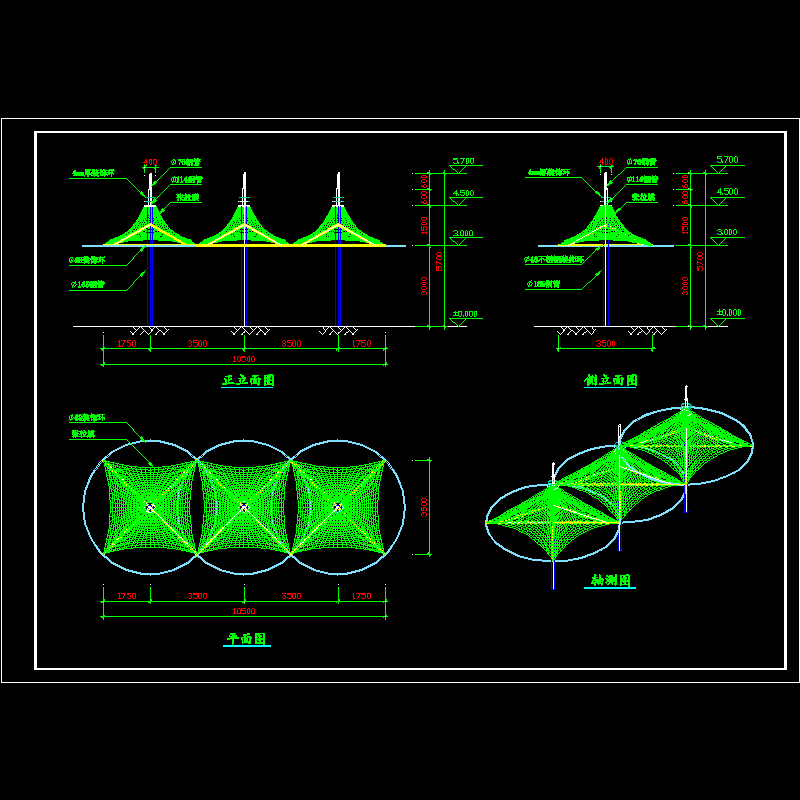

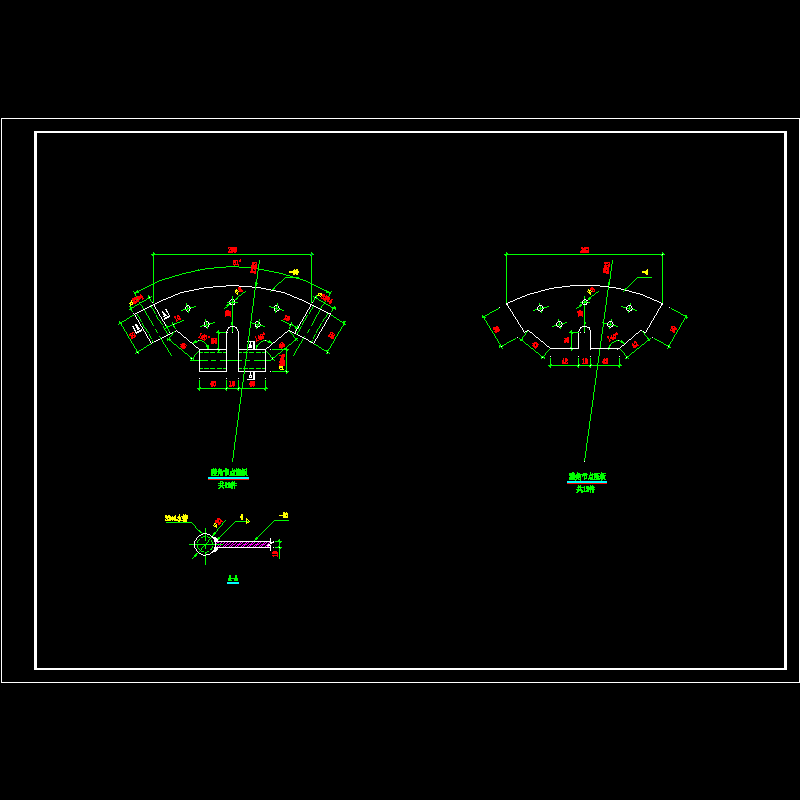

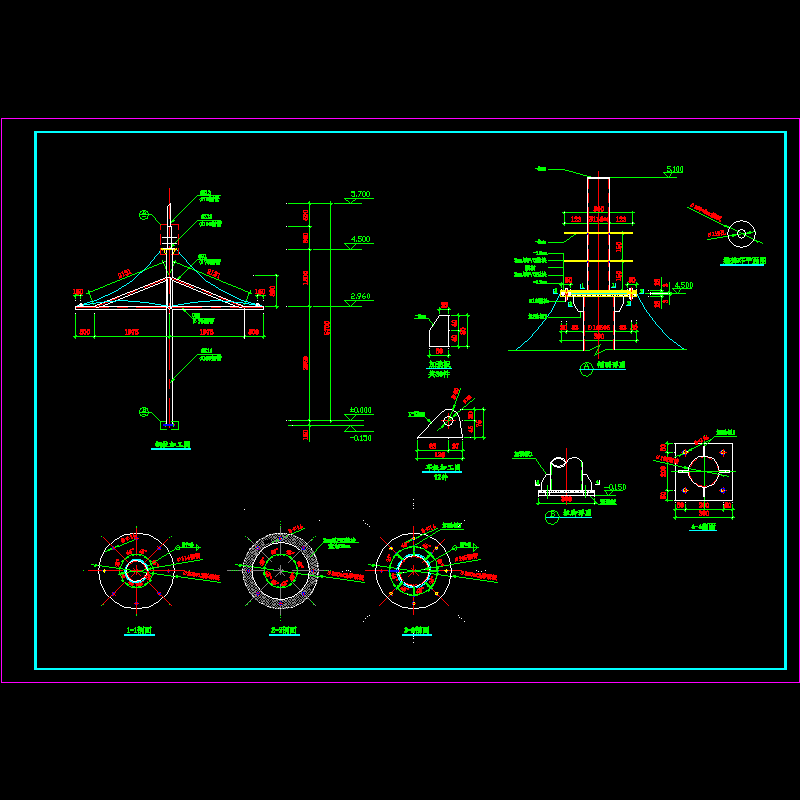

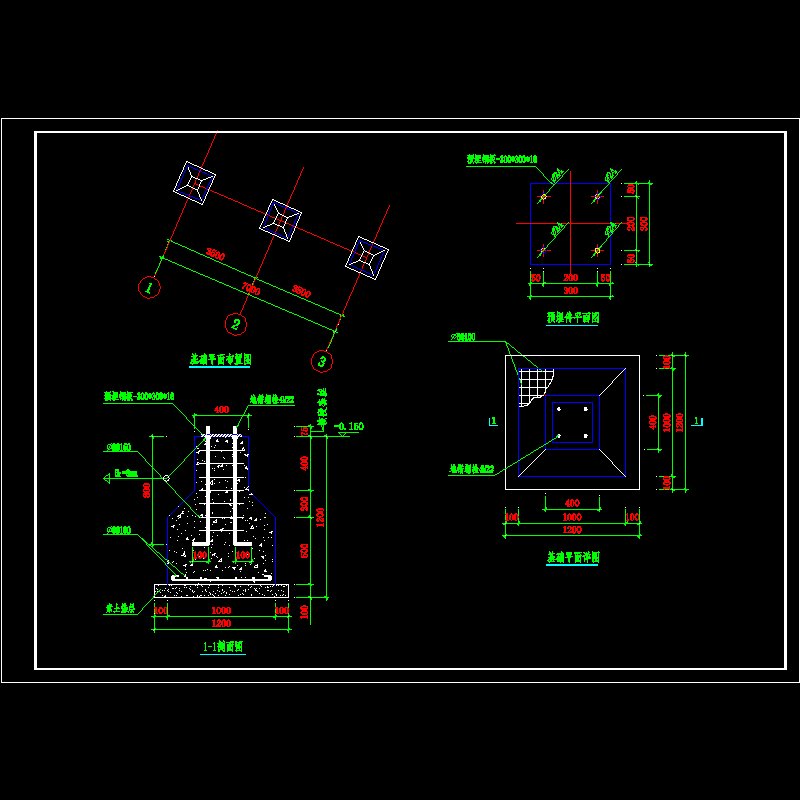

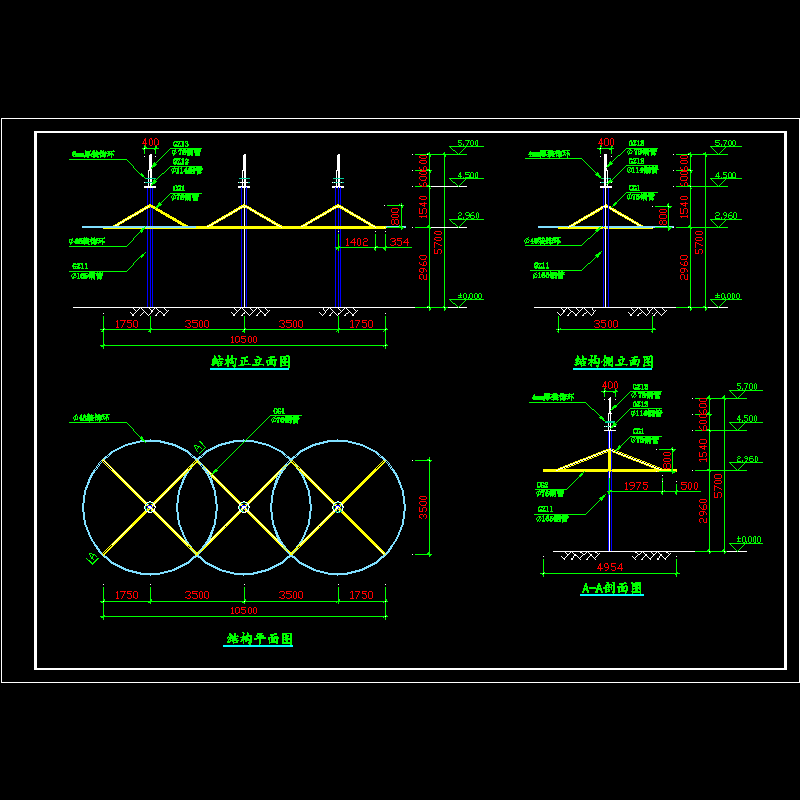

说明、平面图、立面图、轴测图、结构正立面图、结构侧立面图、结构平面图、剖面图、膜角节点垫板、膜角节点压板、钢柱加工图、帽顶详图、柱脚详图、基础 平面布置图 、基础平面详图、预埋件平面图共7张图纸。

2

3

4

加工图.dwg

基础图.dwg

建筑图.dwg

新夹板图.dwg

材料表.dwg

结构图.dwg

说明.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
