索膜结构施工CAD图纸

附件详情

成都某索膜结构施工图
该资料为：成都某索膜结构施工图
采用绗架支撑张拉膜结构，下部坐于砼基础上。
基本风压=0.35KM/平方米
该资料包含：

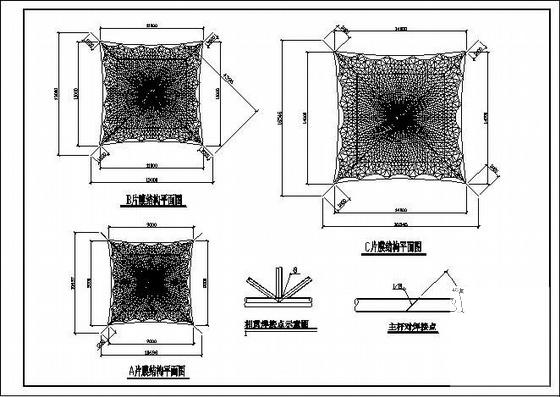

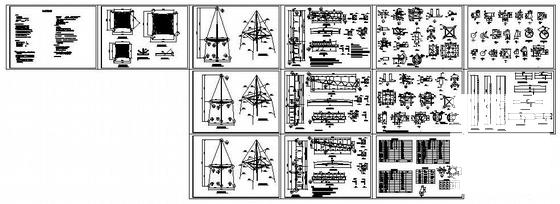

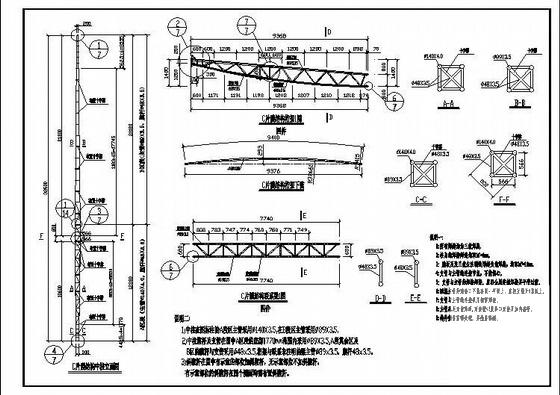

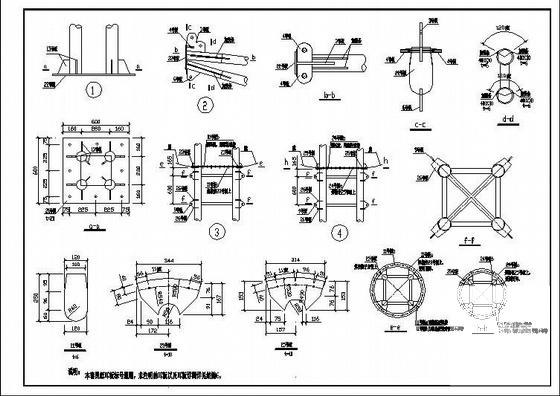

结构设计总说明、膜结构平面图、相贯焊接点示意图、主杆对焊接点、膜结构立面图、膜结构轴测图、膜结构中柱立面图、膜结构桁架图、膜结构桁架下弦、膜结构联系梁图、膜结构材料统计、膜结构中柱弯管图、 节点详图 、加工图共13张图纸。
