双向四车道高速公路路基路面排水设计CAD图纸27张（边沟急流槽集水井）

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 公路等级：一级
• 车道数：四车道
• 设计时速：80km/h
• 干线：是
• 位置：贵州

附件详情

• 路面排水设计
• 路基路面系统排水设计

附件详情

设计依据：《采空区公路设计与施工技术细则》（JTG/T D31-03-近代）；《公路工程地质勘察规范》(JTG C20-近代)；《公路隧道设计细则》（JTG/T D70-近代）
概况：设计荷载：公路—Ⅰ级。纵断面：最大纵坡5%，最小坡长200米，凸型竖曲线一般最小半径4500米，凹型竖曲线一般最小直径3000米。平曲线极限最小半径250米、最小半径400米。横断面：公路等级：双向四车道高速公路；设计速度80km/h；路基宽度：整体式24.5m，分离式12.25m；中间带宽度3m，中央分隔带宽度2m。行车道、硬路肩路拱横坡度一般为2%，土路肩路拱横坡度为4%。
路面排水：
正常路段：（1）挖方路段由路拱自然漫流排出土路肩外，经边沟排出；（2）填方路段路面水由路拱自然漫流排出土路肩外，沿边坡坡面汇入排水沟排出;超高路段：A、超高外侧（1）挖方路段和边坡高度H≤2m的填方路段，路面水通过纵向排水沟排泄；（2）边坡高度H＞2m的填方路段，在中央分隔带左侧边缘设集水井、横向排水管，水流经急流槽排入排水沟。B、超高内侧与正常路段排水方式相同。中央分隔带排水（内部）：由纵向渗沟、防渗层及集水槽、横向PVC排水管组成。横向排水的设置，必须由排水纵坡标高最低点开始设置；在凹形竖曲线底部，除最低点设置横向排水外，在其前后5m处分别增设横向排水。
路基排水：
由边沟、截水沟及排水沟组成，填挖交界处由急流槽引导边沟水流进入排水沟或河沟等排水出口。

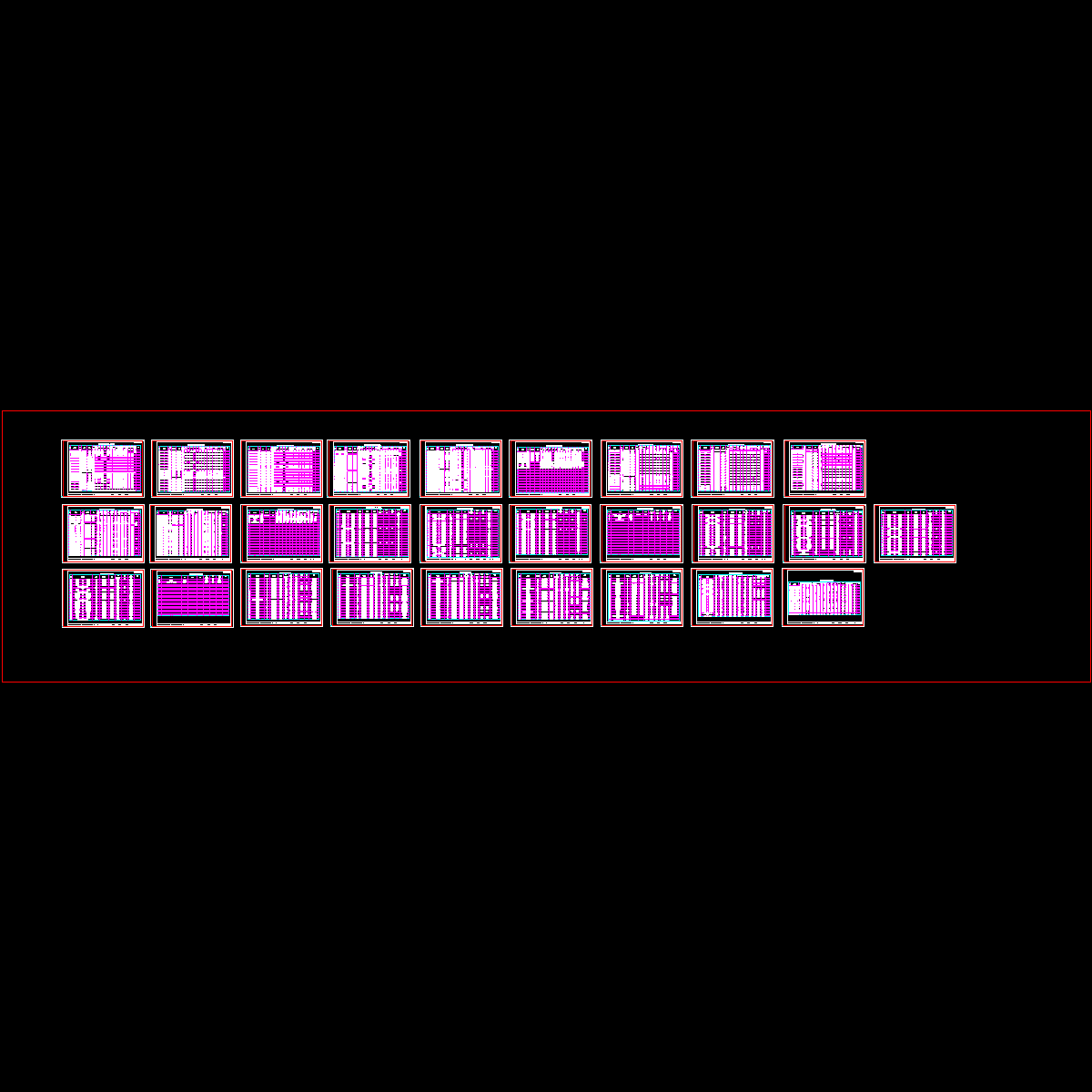

……共计27张，设计于近代年

路基路面排水系统剖面图

60×80边沟

急流槽

无超高段中央分隔带排水构造图

超高段中央分隔带排水构造图

中央分隔带纵向排水

填方路段排水

超高段中央分隔带集水井设计图

浅碟形边沟

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
