一级公路路基路面排水系统设计图纸_边沟与通道、涵洞立交处设计图

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

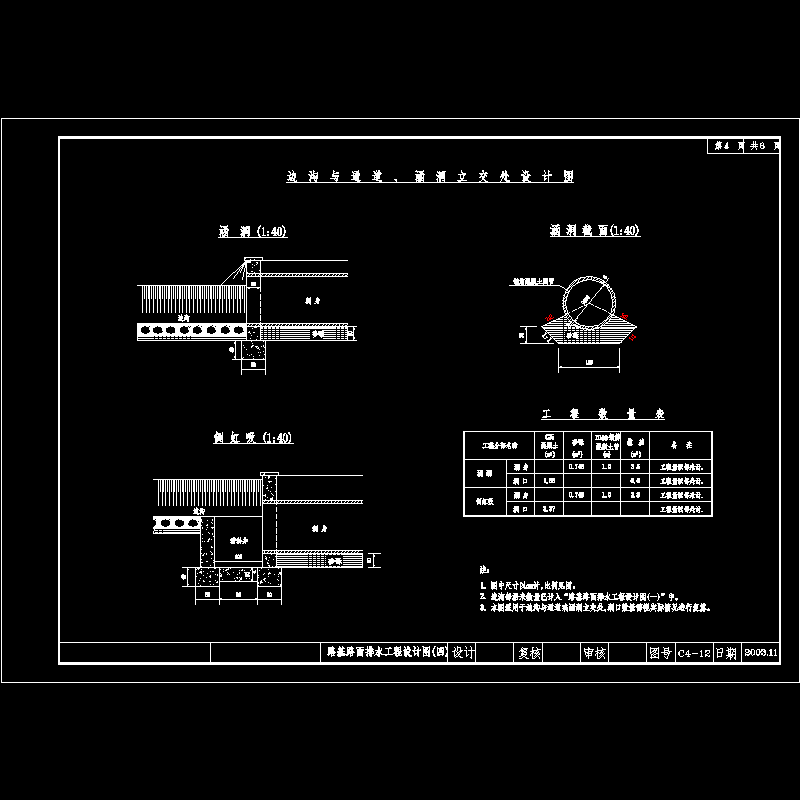

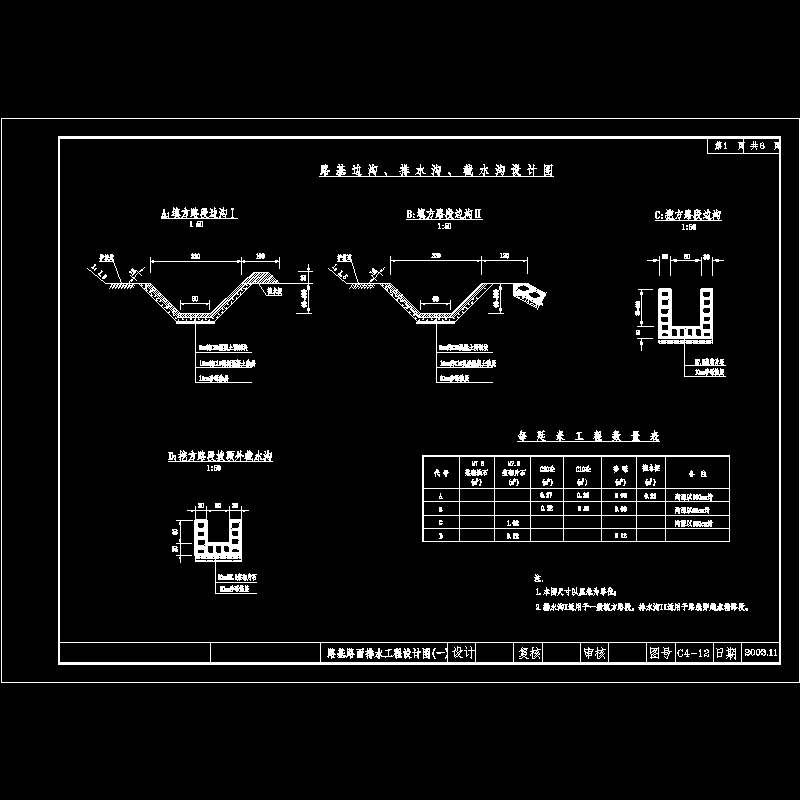

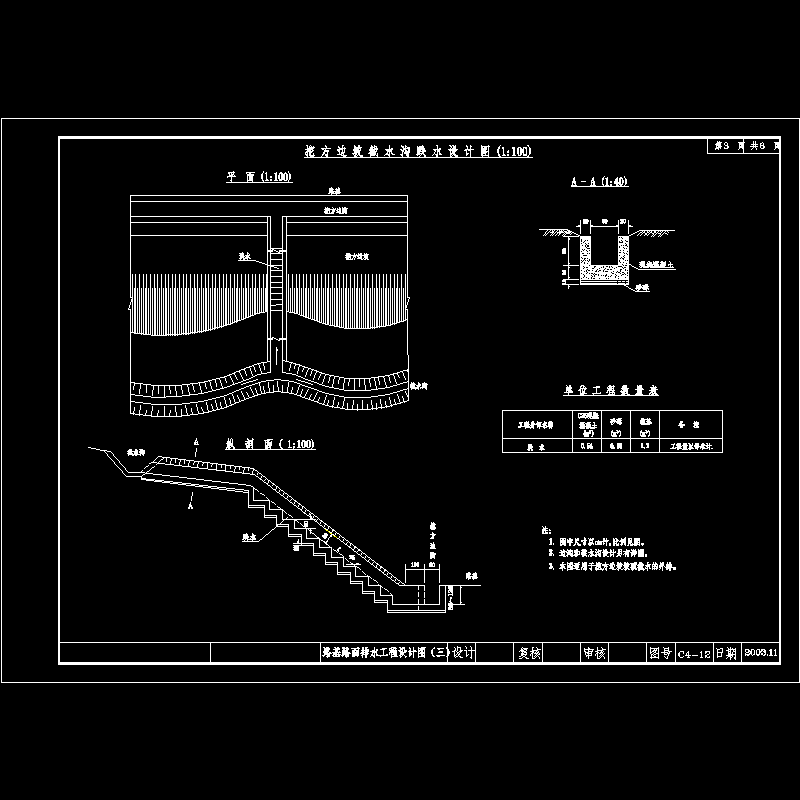

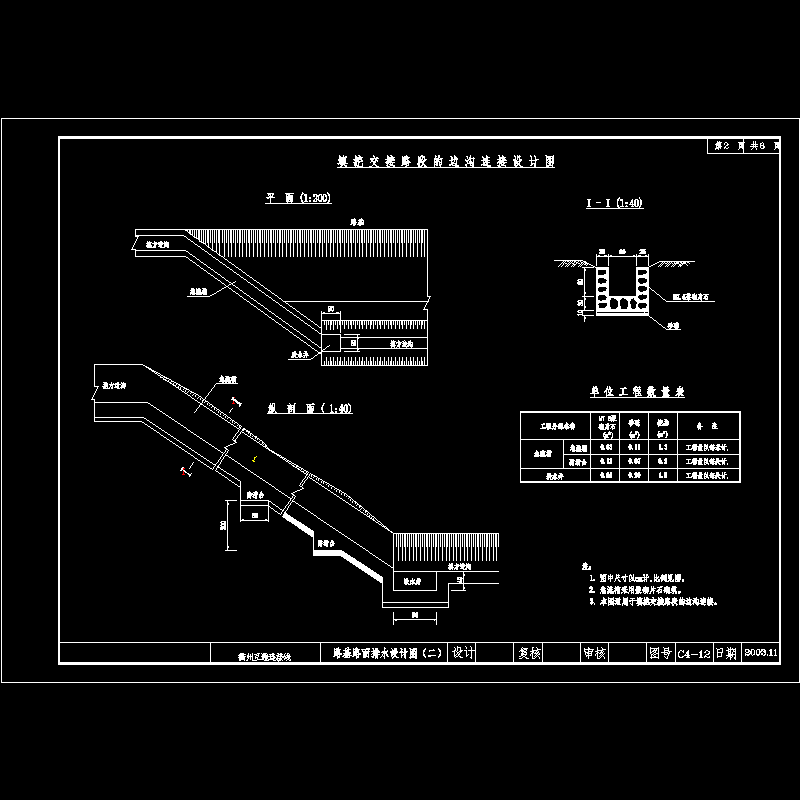

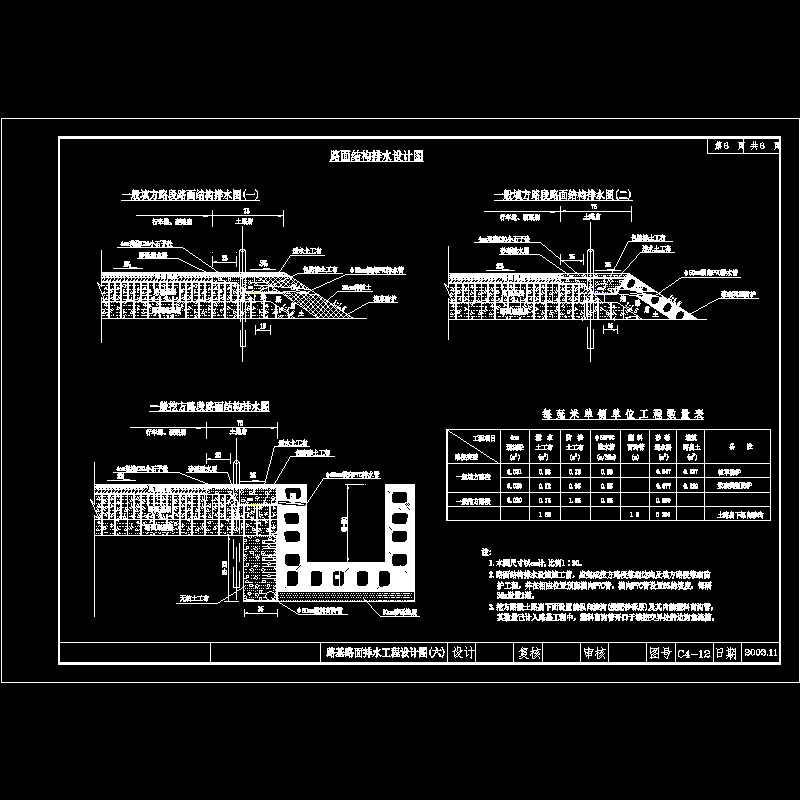

某一级公路路基路面排水全套设计图纸 　　路基边沟 、排水沟 、截水沟设计图，填挖交接路段的边沟连接设计图，挖边坡截水沟跌水设计图(1:100)，边沟与通道、涵洞立交处设计图，平面（1：300），路面结构排水设计图

1.dwg

2.dwg

3.dwg

4.dwg

5.dwg

6.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
