小交通量农村公路路基路面专项施工图纸cad

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 公路等级：四级
• 车道数：二车道
• 设计时速：20
• 干线：否
• 位置：重庆
• 设计年代：近代
• 附属：中小桥涵

该附件为： 小交通量农村公路路基路面专项施工图.dwg ，格式为dwg，节点清晰，同类工程可下载参考

一、项目概要：

1. 本项目部分路段路线两侧房屋密集，拓宽改造难度大，强行拓宽社会效益低。应业主要求，对这些路段仅进行路面改造，不涉及路基设计。旧路路基宽度约6.5米，路面宽度与路基相同，横坡与旧路横坡相同。
2. 按照小交通量农村公路技术标准，加宽改造路段设计速度15km/h，路基宽度为7.5米，路面宽度6.5米，路肩2×0.5m，路面标准横坡为2.0%，路肩标准横坡为3.0%。
3. 超高缓和段在缓和曲线内采用局部超高的过渡方式，外侧路肩随超高路基一起超高，超高旋转轴为路基中线，路基最大超高横坡采用4%。

二、编制依据：

（1）《公路工程技术标准》 JTG B01-近代；

（2）《公路路基设计规范》 JTG D30-近代；

（3）《公路路基施工技术规范》 JTG F10-近代；

（4）《公路排水设计规范》 JTG/T D33-近代；

（5）《公路桥涵地基与基础设计规范》 JTG D63-近代；

（6）《公路沥青路面设计规范》 JTG D50-2017；

三、相关图片：

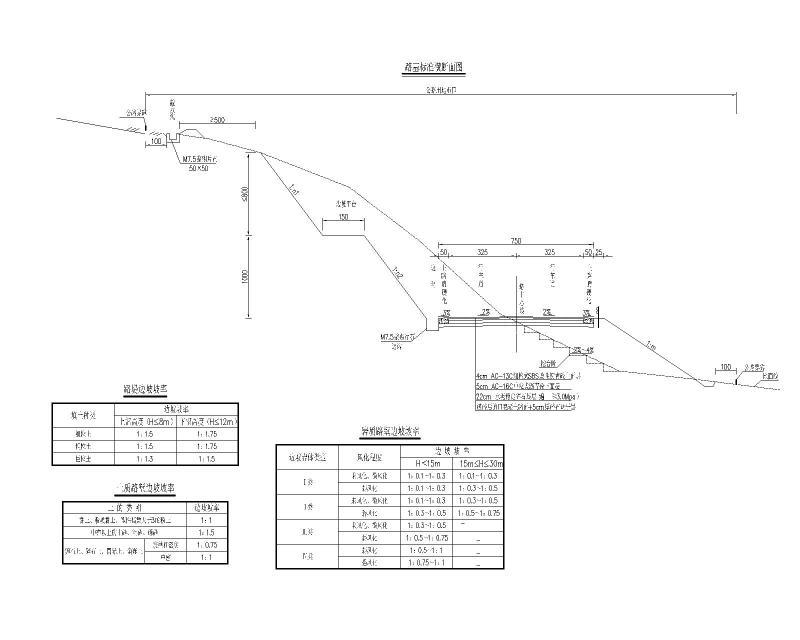

路基标准横断面

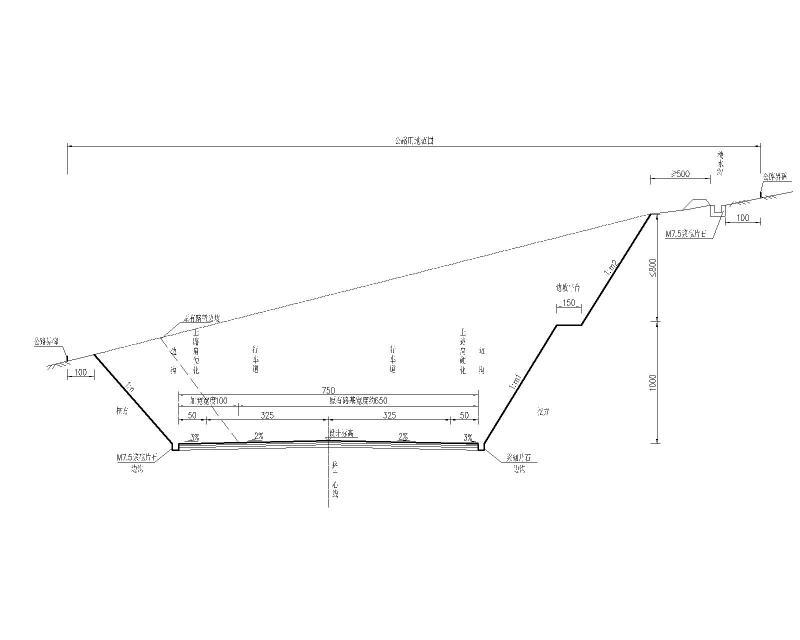

路基一般设计图

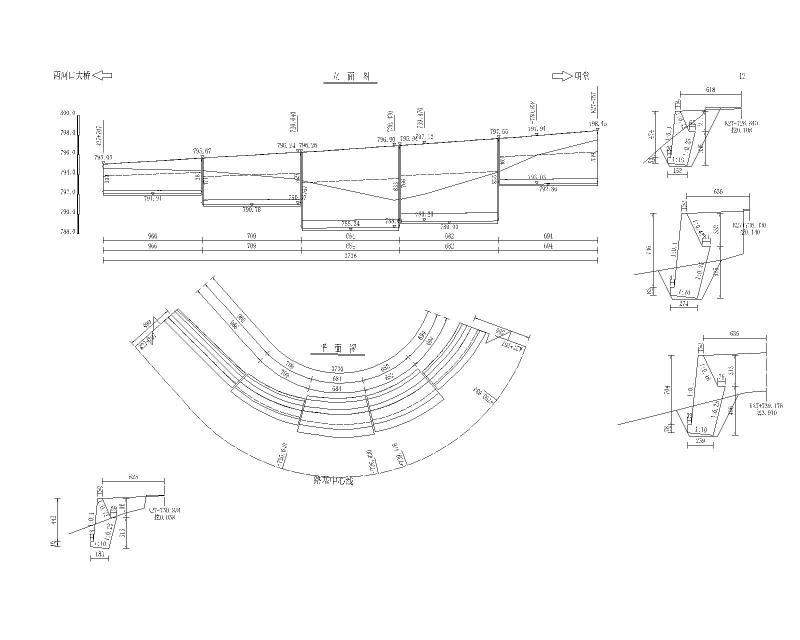

挡墙设计图

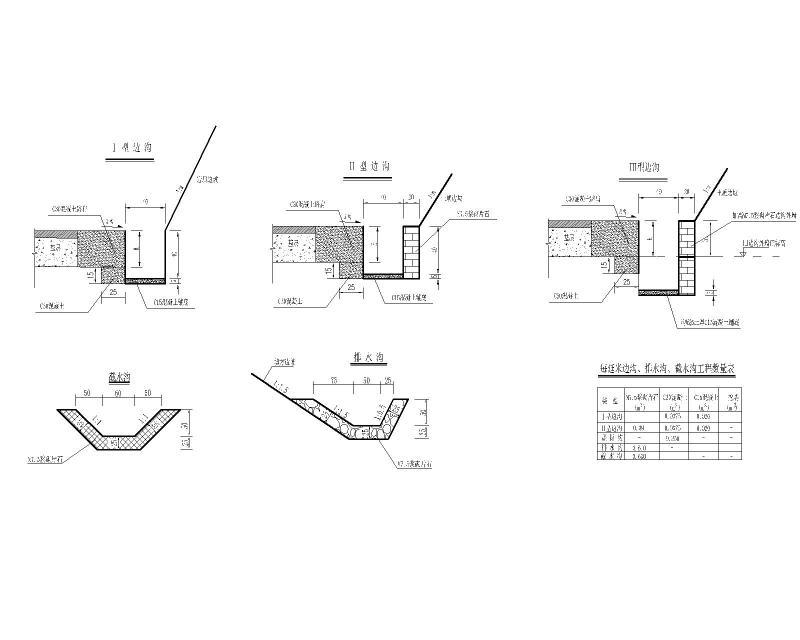

路基路面排水

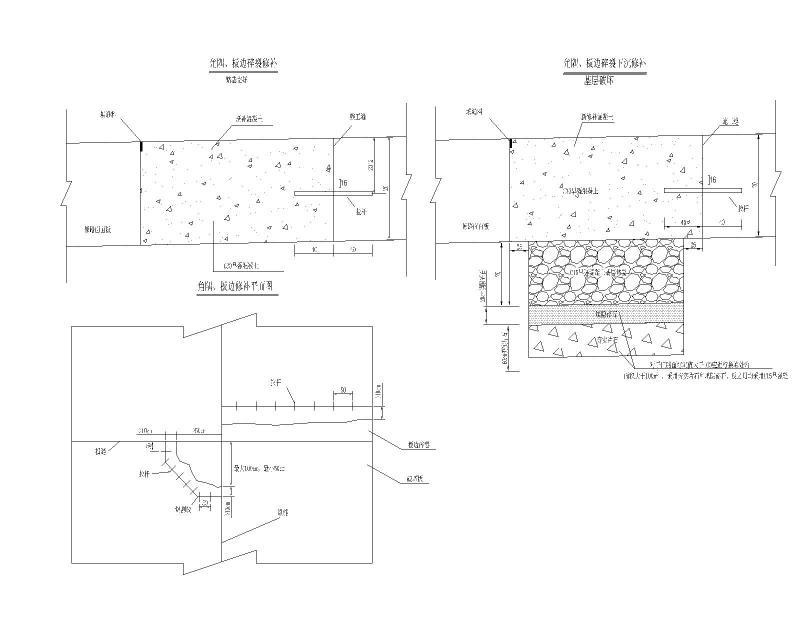

水泥混凝土路面修补示意图

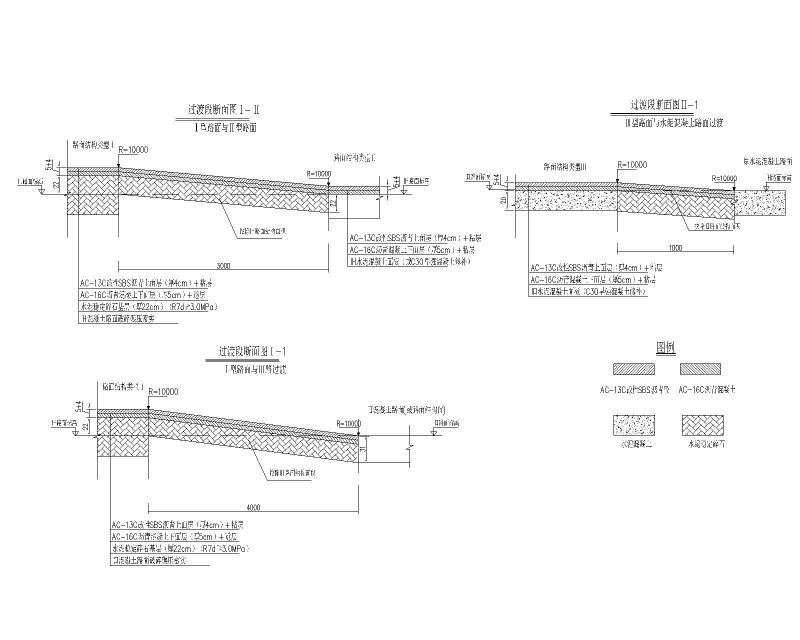

整治路面过渡段处理

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
