高速铁路路基工程专项施工方案（过渡段）

dfgaacc · 发表于 2020-4-6 21:04:44

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

1、编制依据
2、编制范围
3、工程概述及主要工程数量
4、总体施工方案及临时工程
4.1总体施工方案、工艺及方法
4.1.1总体方案
4.1.2施工工艺
4.1.3施工方法
4.2临时工程
4.2.1临时用风、水、电
4.2.2施工便道
4.2.3弃碴场
4.2.4 A、B组料及级配碎石加工场
4.2.5 级配碎石拌和站
4.2.6 生产、生活房屋
4.2.7 机械设备停放场
5、主要施工工艺及方法
5.1 地基处理
5.1.1原地面处理
5.1.2冲击碾压处理
5.2 基床以下路堤填筑
5.3.1施工方案
5.3.2施工工艺
5.3.3技术措施
5.3.4检验标准及方法
5.3 基床底层填筑施工
5.3.1 施工方案
5.3.2 施工工艺
5.3.3 施工技术措施
5.4 基床表层级配碎石填筑施工
5.4.1 施工方法
5.4.2 施工工艺
5.4.3 主要施工技术措施及注意事项
5.5基床表面封闭层沥青混凝土施工
5.5.1 施工原则
5.5.2 沥青混凝土拌制
5.5.3 沥青混凝土运输
5.5.4 沥青混凝土摊铺
5.5.5 沥青混凝土碾压
5.5.6 基床表层沥青混凝土接缝
5.5.7主要技术措施
5.5.8基床表层沥青混凝土防水层质量控制与检测
5.6 过渡段路基填筑
5.6.1路堤与涵洞结构物过渡段施工方案
5.6.2 路堤与路堑连接处过渡段设置方式
5.6.3 半堤半堑过渡段的施工方案
5.7 路基防护
5.7.1 浆砌片石拱形骨架护坡
5.8路基排水
5.8.1施工方案
5.8.2施工工艺
5.8.3 技术质量措施
5.9 路基相关及附属工程施工
5.9.1 电缆槽施工
5.9.2接触网支柱基础
5.9.3防护栅栏
5.9.4路堤沉降观察桩
5.9.5 综合接地
5.9.6过轨电缆钢管、排水管等管道
5.10 质量检测
5.10.1 地基处理工程质量检测
5.10.2 基床以下路堤施工质量检测
5.10.3 基床底层
5.10.4 基床表层
5.10.5 路基面
5.10.6 过渡段填筑质量检测
6、总工期及进度计划安排
7、劳动力计划及主要机械设备
7.1劳动力计划
7.2主要机械设备
8、工期保证措施
9、质量保证措施
10 安全文明保证措施
11 环保、水保措施

附件详情

本高铁土建路基工程全长71.52m，工程施工包括路堤段路基填筑、边坡防护、路基附属工程、过渡段填筑、路基相关配套工程、路堤观察桩等。
……
路基填筑严格按照“三阶段、四区段、八流程”等设计、规范工艺施工。
三阶段：准备阶段、施工阶段、整修验收阶段；
四区段：填筑、平整、碾压、检验；
八流程：施工准备基底处理、分层填筑、铺摊平整、洒水或晾晒、机械碾压、检验鉴证、路面和边坡整形。
……
本段路基基床表层级配碎石，基床底层填筑A、B组土，横向结构物过渡段，路堑过渡段，基床以下填料等来自于凤凰台隧道进口碴场经粉碎级配符合各质量标准后填筑。路基填筑按“三阶段、四区段、八流程”的施工工艺组织施工，施工材料使用厂拌法加工，现场生产利用机械化流程作业。
为保持路基施工过程中排水系统通畅，保护好路基，避免路基受到雨水及地下水的浸泡，施工过程中修建临时排水设施，有利的保护路基基床。
……
共47页，。

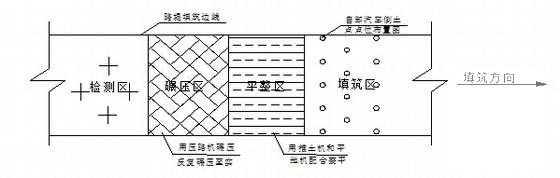

路堤填筑施工平面布置图

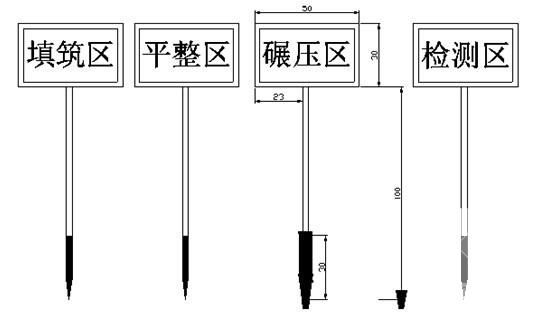

路堤填筑施工指示牌（单位：cm）

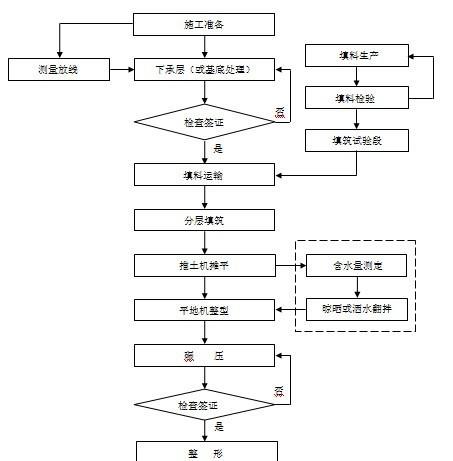

路基基床底层填筑施工工艺框图

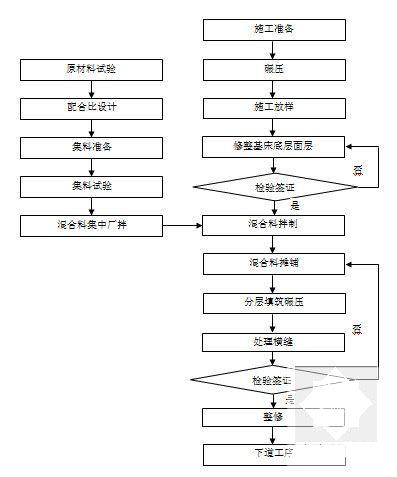

基床表层级配碎石施工工艺框图

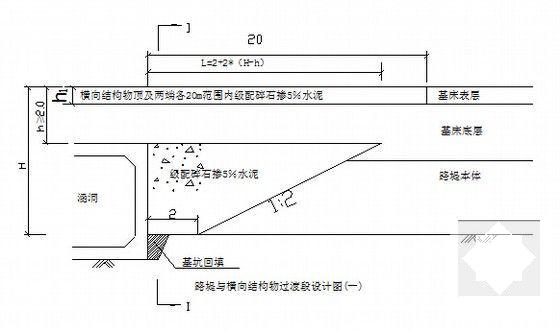

路堤与横向结构物过渡段设计图

路堤与横向结构物过渡段设计断面图

半堤半堑路基横断面设计图

连通管道施工工艺框图
