七、主要 施工工艺 及方法
7.2、施工方法
7.2.1、测量放样
根据图纸和监理工程师提供的测设基准资料进行恢复定线测量，对于永久性坐标点、中线控制桩、转点桩、交点桩、水准点等认真核对，牢固栓桩，并将结果保留到交工验收。填筑前，根据主线逐桩坐标表，从控制点采用水准仪在试验段纵向每10米选定一个测量断面进行断面复测，测量每个断面填筑前原地面高程，每断面测点布置不少于8个，并对测点做详细记录，放出路基中桩，根据路基横断面图，算出左右两侧边桩位置后，在实地放出试验段边桩，并采用石灰铺撒白线控制回填边线…………
7.2.2、清表整平
根据现场实际情况，对试验路段地表进行清表工作，对地表树根、农作物根系和表土全部清除，清表深度可根据实际情况控制；清表完成经检验合格后，采用振动碾进行地基压实处理，对局部坑洼处采用合格回填料进行回填，并碾压平整密实，确保全范围路基压实后满足承载力要求…………
7.2.3、边坡码砌
在填石路堤填筑前，要进行边坡码砌，码砌用石块粒径应大于30cm，强度大于30Mpa，并尽量规则，码砌石块尽量紧贴、密实、无明显空洞和松动现象。砌块间承载力接触面稍微向内倾斜。石块码砌宽度不下于2.0m，码砌厚度根据现场铺筑层厚确定。边坡坡面可进行台阶式的码砌…………
7.2.4、分层摊铺

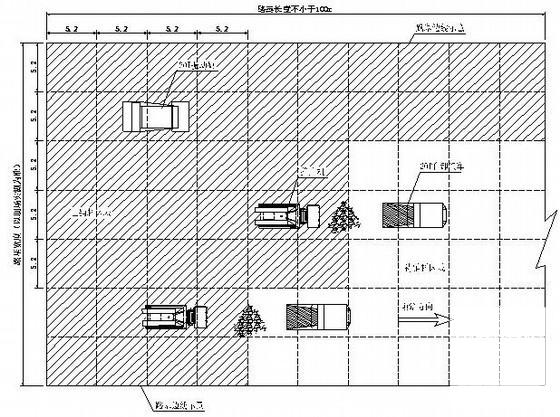

填前方格网划分：为控制分层填筑松铺厚度和减少摊铺工作量，填前根据每车装料体积11m3和松铺40cm厚计算应摊铺面积27m2/车，用石灰粉划分成5.2×5.2m的方格网（按20t自卸汽车运输量计算），采用两边挂线施工以控制松铺厚度，每格上料一车…………
填石路堤应采用石质均匀、单轴饱和抗压强度不低于5Mpa的石料填筑，填筑石料运输采用挖掘机配合自卸汽车进行，装料时尽量使填料混合均匀，避免大粒径过分集中，岩性较大差别的石块应分层分段填筑，严禁软石和硬石混合使用。石料摊铺按水平分层、先低后高，先两侧后中间卸料。填石路堤的堆料和摊铺同时进行，直接堆放在摊铺平的表面上，由大功率的推土机向前摊铺，松铺厚度按拟定试验摊铺厚度40、50cm控制。在摊铺机摊铺初步完成后，对超粒径的石块要进行人工破碎或挑除，满足技术规范要求粒径不大于摊铺厚度的2/3控制…………
对于大粒径的石块，要进行人工摆平，块石贴近底面，且大面朝下，在同一位置处，大粒径石块不能重叠堆放。对细料明显偏少的区间，在摊铺初平的填石料表面，铺撒一层碎石或石屑料，用量约占大粒径的15%-20%，确保大粒径之间空隙填满，压实层表面平顺、稳定、石块紧密，有利于碾压施工…………
共13页

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
