[项目施工方案]高速公路工程路基防护及排水施工方案

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

十、路基防护及排水主要项目施工方案
本标段路基防护及排水工程主要施工方案有：骨架护坡、挡土墙、锚杆框架梁、挂网锚喷砼、柔性防护网边坡防护等。截水沟、挖方急流槽、路埑边坡平台流水槽、路埑边沟、填方边沟、填方流水槽等工程…………
（二）、路基防护工程
1、浆砌片石护坡
清刷坡面，立杆挂线，以保持线型顺适砌体平整。砌体应咬口紧密、错缝、砂浆饱满。不得有通缝、叠砌和浮塞，勾缝应牢固和美观，按要求预留伸缩缝…………
2、挡土墙
基坑采取分段开挖，验收合格后进行封地处理，在施工挡土墙基础或墙身。沉降缝、泄水孔按设计要求设计…………
砌体挡土墙:砂浆采用拌和机拌制，石块间砂浆要饱满石块与石块不能紧靠…………
砼挡土墙：砼采用强制搅拌机拌制，砼运输车运输，模版采用大块板，采用钢管和方木支撑，插入式振动器振捣…………
浆砌片石挡土墙、护面墙：采用挤浆法施工，人工砌筑，水泥砂浆勾缝。砂浆由拌合机拌制，质量必须达到设计要求。浆砌墙体表面平整、勾缝美观，内部砂浆饱满密实，各部尺寸满足设计要求…………
片石混凝土挡墙：采用人工立设组合钢模板，拌合站集中拌制混凝土，罐车运输，吊车提升混凝土或合格的片石，料斗入模，分层浇筑，机械振捣，草袋覆盖洒水法养生…………
施工中，严格按设计要求设置伸缩缝、反滤层、泄水孔及隔水层。基坑回填采用砂石土填料，在结构物达到规定强度后分层回填，采用内燃式夯实机夯实达到要求的压实标准…………
（二）、路基排水工程
全线由截水沟、挖方急流槽、路埑边坡平台流水槽、路埑边沟、填方边沟、填方泄水槽排除坡面及路面水，病痛沿线的桥梁、涵洞形成了地面排水系统 ，以保证路基的强度和边坡的稳定性…………
路基排水工程结构物均按设计图纸位置设置。若现场地形有变化，经监理工程师同意情况下设置…………
1、截水沟的位置和断面尺寸，应符合图纸和监理工程师的指示。截水沟设置路埑上边至少5m，在透水性较大的土坡上设置截水沟时，沟底和沟壁以下不透水的材料加固、截水沟的水排至两端地处的桥涵或河谷中…………
2、边沟、截水沟和排水沟在砌筑墙前，对边沟、截水沟、排水沟进行修整、沟底、沟壁坚实平整，断面尺寸符合设计要求…………
3、在路基施工过程中应形成路拱，并在路堤边缘设置临时土坝，形成临时集中排水。泄水槽外边坡用塑料布或编织袋等加以防护，避免边坡冲沟，造成水土流失…………
4、排水构造物石料选用不易风化、且未风化、无裂纹的硬石、片石、块石、的强度应符合设计及规范要求…………
共47页

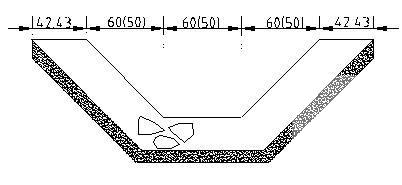

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
