第四章、施工方案和主要 施工工艺
第二节、下部构造施工

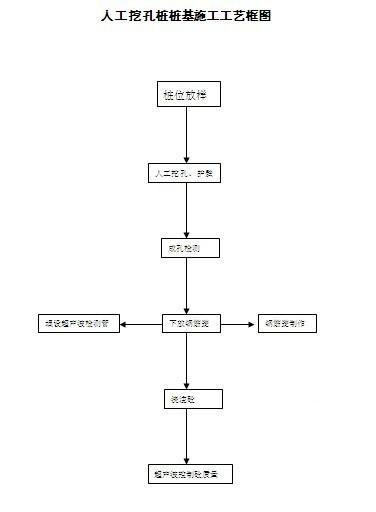

2．施工方案
2.1系梁（地面）施工
模板采用组合钢模，用12槽钢作背方及横方，采用拉杆及撑方稳固。经监理工程师检验合格后可进行砼浇筑，通过砼搅拌运输车从砼拌和站运输到现场，一次浇筑完成。钢筋严格按设计要求加工、制作、绑扎…………
3．墩柱施工

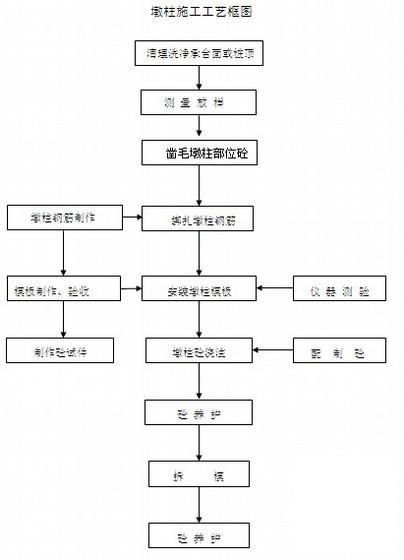

墩柱施工按下列步骤进行：临时设施布置----施工操作平台搭设----钢筋安装绑扎----模板安装----砼浇注---养护----翻模循环施工至墩顶…………
3.1.3、模板加工制作、安装
全部墩柱采用大块钢模进行翻模施工。模板设计高度3m，用吊车放模到洞内安装。模板面板用6mm厚钢板，背梢主肋用[10槽钢，次肋用L63×63×5角钢，模板接头用φ22螺栓连结。加工的模板应确保表面平整、尺寸准确、接头紧密，应符合《钢结构施工技术规范》相关标准。除主墩外，其余各墩均设计为双向收坡结构（80：1和70：1），在翻模施工中，70：1坡度向模板包住80：1坡度向模板，80：1坡度向模板边施工边改制，以适应结构设计几何断面尺寸。为确保翻模施工中各块模板螺栓眼孔对齐，保证翻模时各块模板能正常连结，在80：1的坡度向模板采取双边对称改制的措施…………
各墩柱模板均安装3节，即9m高，每次翻模2节，预留一节作模板对接接头。每次浇筑砼高度6m，安模吊具使用吊车，各模板为轻型结构，刚度不大，安模时应在模板背面设2[14组合分配梁。分配梁水平向沿模板通长布置，竖向间距1.5m。墩柱内模使用组合钢模和木模，内模相互之间设内支撑。墩柱内外模用劲性骨架定位，采用φ20拉杆对拉，防止砼浇注时涨模。对拉拉杆在外模上应与分配梁对应布置，对内模应布置在2[10组合槽钢分配梁上。为确保对拉拉杆周转使用，同时保证在砼外壁上不留拉杆桩头而影响外观，对拉拉杆外套φ25塑料套管，随着模板的拆除，取掉对拉拉杆循环使用。为方便墩柱内横隔板与墩柱外工字型横系梁施工，在相应位置应预埋钢牛腿，供横隔板、横系梁施工时支撑底模及布置横系梁底横梁…………
模板使用30号优质机油作脱模剂，接头用模板胶粘贴，确保模板接缝紧密，保证砼浇注时不漏浆。安装后的模板应线型顺适，接头紧密、平整，位置准确，在监理工程师检查验收合格方可浇注墩柱砼…………
4、盖梁施工

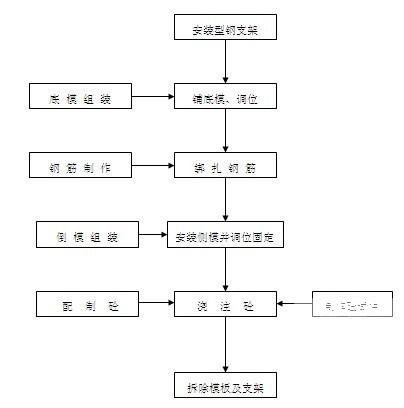

盖梁施工按以下步骤进行：托架搭设----底模板安装----钢筋安装绑扎----侧模板安装----预应筋穿束----砼浇注----养生待强----拆模----预应力张拉压浆---拆架----进入下个盖梁循环施工…………
