农村公路路基路面改造施工图纸cad构造图,标准横断面图

资料简介
赚取积分

车道数：二车道
干线：是
位置：重庆
设计年代：近代

附件详情

设计说明
项目地理位置图
路线平、纵面缩图
路基设计表

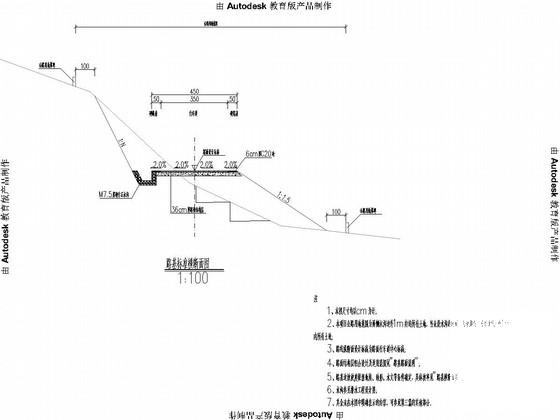

路基标准横断面图
一般路基设计图
路基横断图
土石方数量表
超高方式图
路面工程数量表
路面构造图
平曲线上路面加宽表
路基、路面排水工程数量表
路基路面排水工程设计图
错车道设置一览表
错车道设计图
防护工程数量表
路基防护工程设计图

附件详情

路线设计全长1.85698公里。公路等级：农村公路；设计速度：15Km/h；路基宽度：0.5m（路肩）+3.5m（行车道）+0.5m（路肩）。行车道宽度：3.5m；路面结构类型：沥青混凝土路面；桥涵汽车荷载等级：公路II级。
……
本项目为改造工程，路基宽度与现状路基宽度保持一致，路基宽度4.5m，其典型路幅型式从左至右为: 0.5m（路肩）+3.5m（行车道）+0.5m（路肩）。超高渐变率控制：从+2.0%渐变到-2.0%时，渐变率取1/100。挖方边坡高度一般每8.0～16.0m一级，每级间设2.0m（一般情况）宽的平台。
……
共计43张，设计于

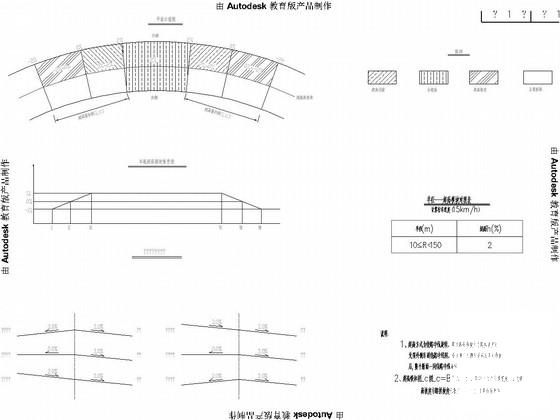

超高方式图

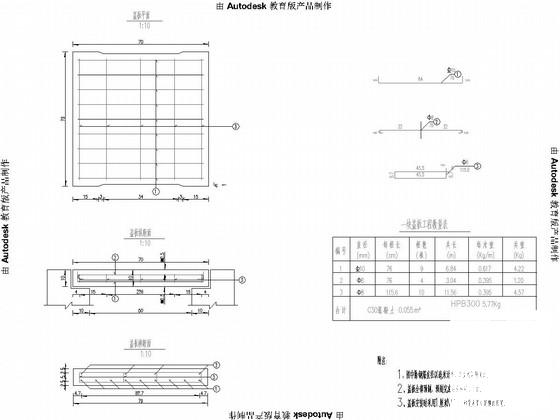

路基路面排水工程设计图

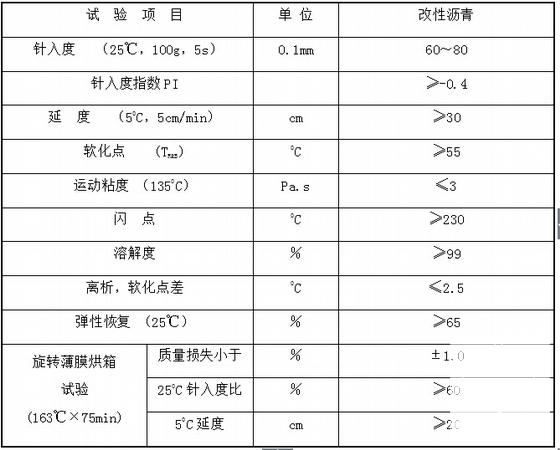

SBS改性沥青技术要求

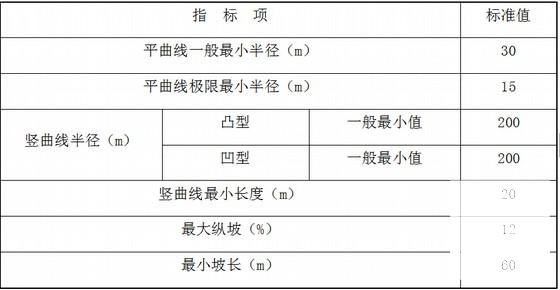

主要线形指标表

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
