[CAD]一级公路16米空心板全套设计图纸.dwg

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

主要材料 　　1、混凝土 　　(1) 水泥：应采用高品质的强度等级为62.5，52.5和42.5的硅酸盐水泥，同一座桥的板梁应采用同一品种水泥。 　　(2) 粗骨料：应采用连续级配，碎石宜采用锤击式破碎生产。碎石最大粒径不宜超过20mm，以防混凝土浇筑困难或振捣不密实。 　　((3) 混凝土：预制空心板、封锚端、铰缝和桥面现浇层均采用C50；封端混凝土采用C40; 有条件时，铰缝混凝土可选择抗裂、抗剪、韧性好的钢纤维混凝土；桥面铺装采用沥青混凝土。 　　2、普通钢筋 　　普通钢筋采用R235和HRB335钢筋，钢筋应符合《钢筋混凝土用热轧光圆钢筋》（GB13013-1991）和《钢筋混凝土用热轧带肋钢筋》（GB1499 -1998）的规定。 　　本册图纸中R235钢筋主要采用了直径d=6、8mm两种规格；HRB335钢筋主要采用了直径d=8、10、12、14、16mm五种规格。 　　3、预应力钢筋 　　采用抗拉强度标准值fpk =1860MPa，公称直径d=15.2mm的低松弛高强度钢绞线，其力学性能指标应符合《预应力混凝土用钢绞线》（GB/T5224 -2003）的规定。 　　4、其他材料 　　1)钢板：应采用《碳素结构钢》(GB700－1988)规定的Q235B钢板。 　　2)锚具：采用15-3型、15-4型和15-5型系列锚具及其配件；预应力管道采用圆形金属波纹管。 　　3)支座：可采用板式橡胶支座，其材料和力学性能均应符合现行国家 　　和行业标准的规定

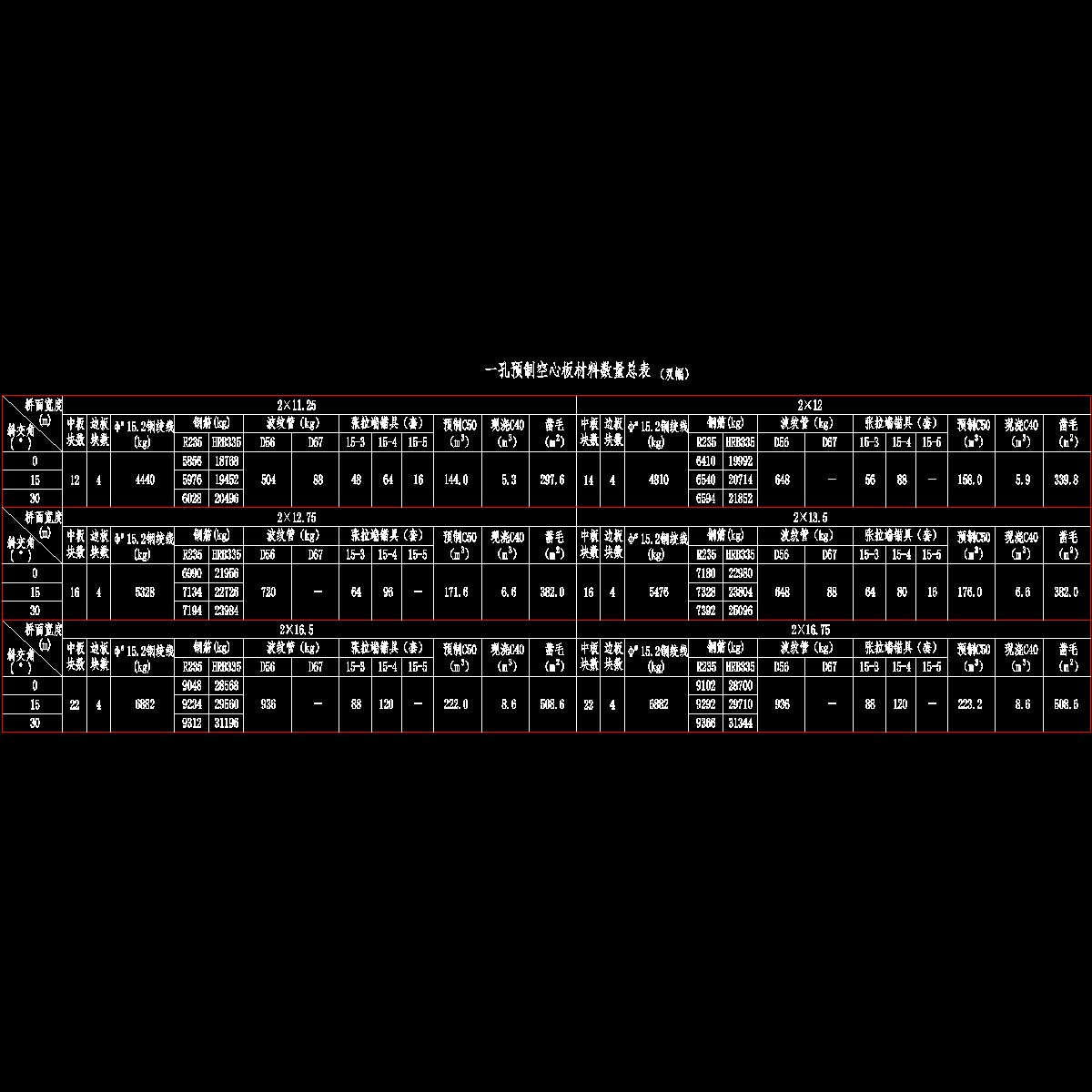

001-一孔预制空心板材料数量总表.dwg

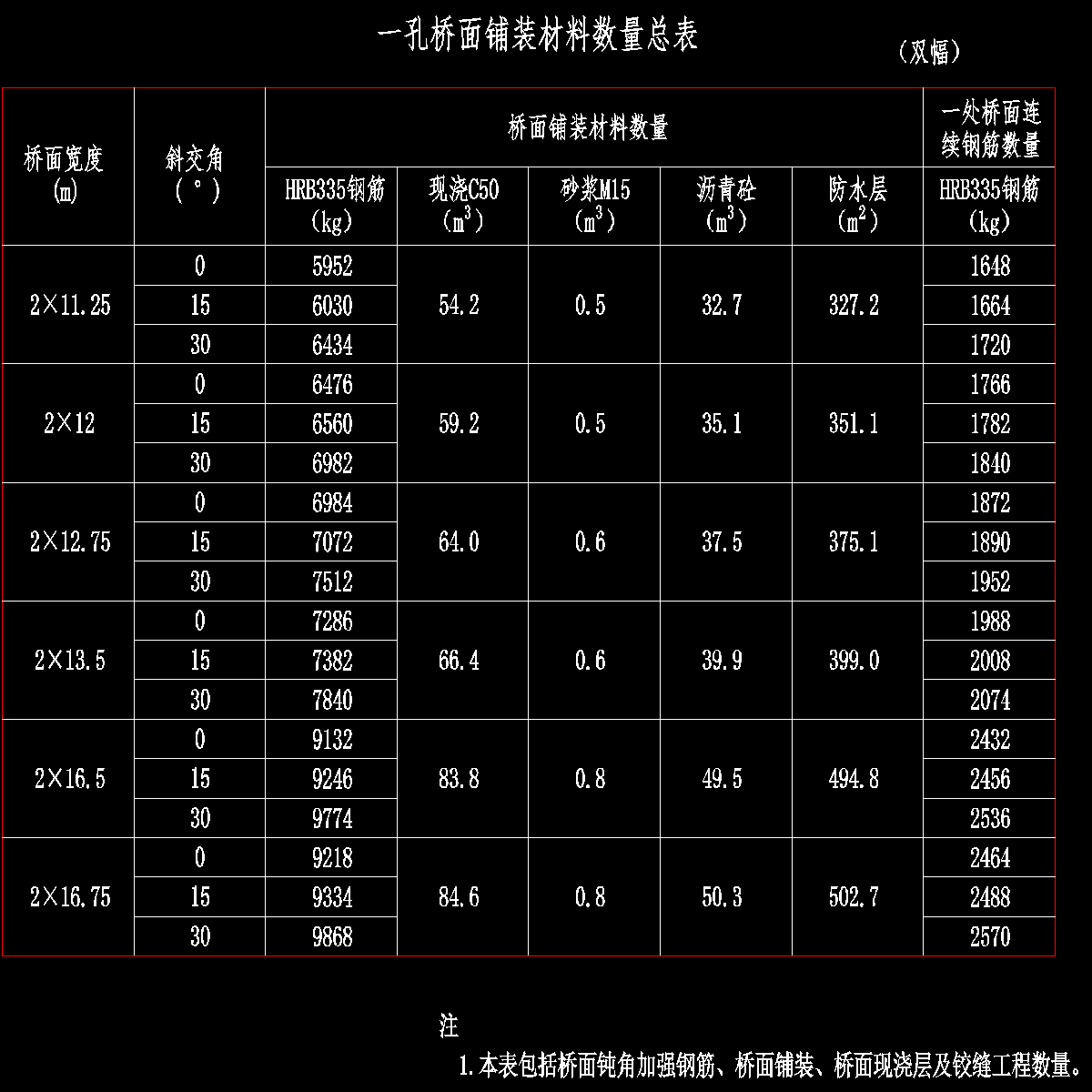

002-一孔桥面铺装材料数量总表.dwg

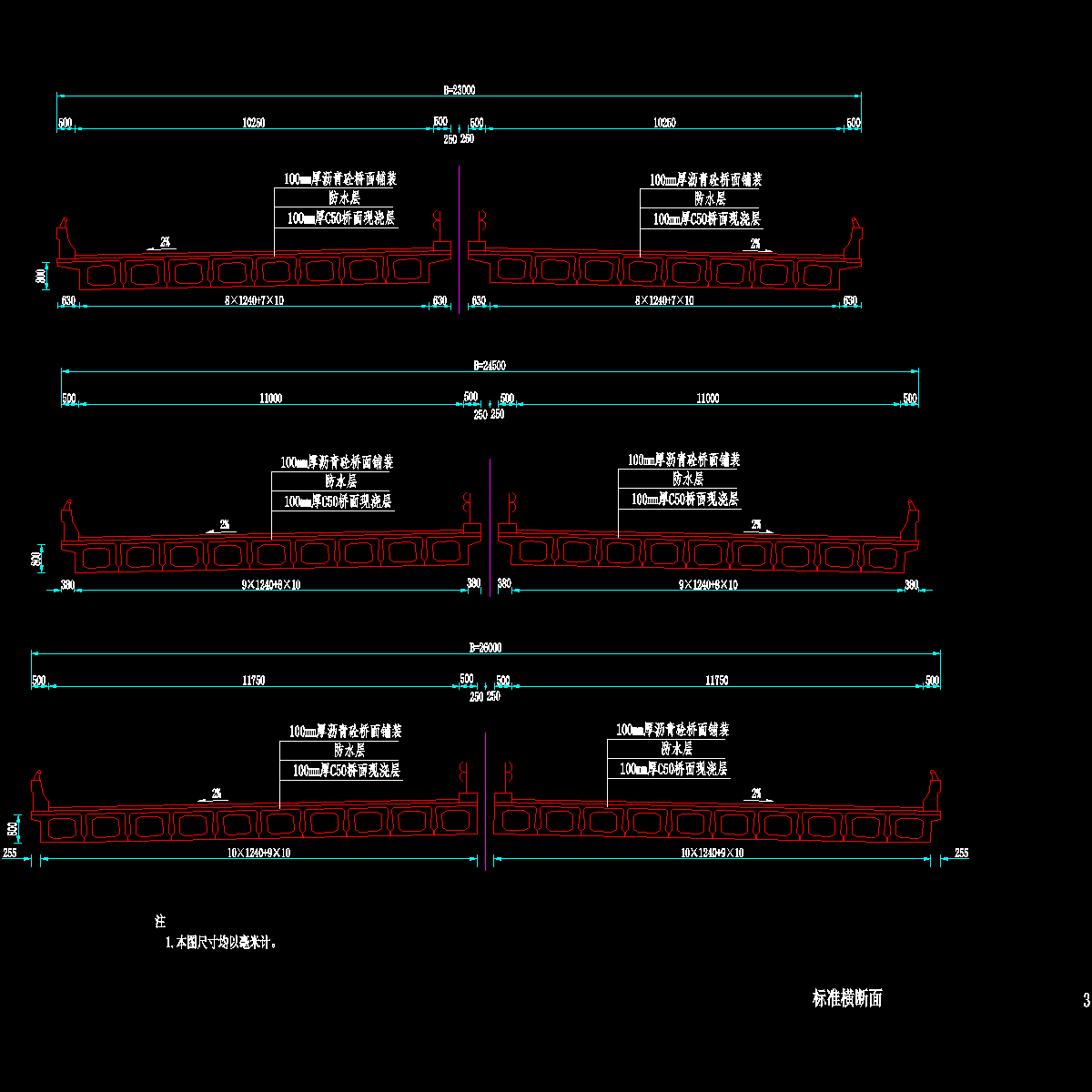

003-标准横断面1.dwg

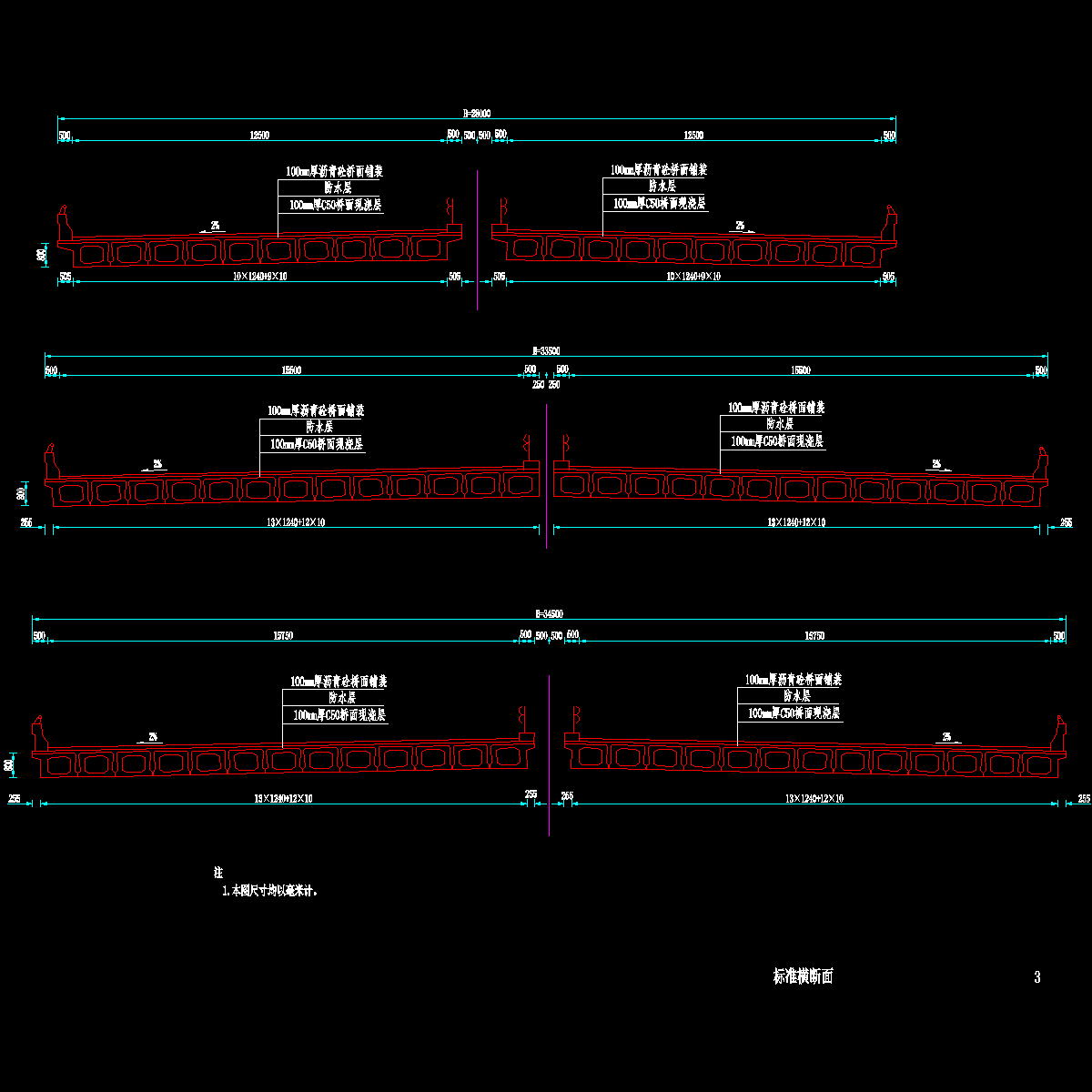

003-标准横断面2.dwg

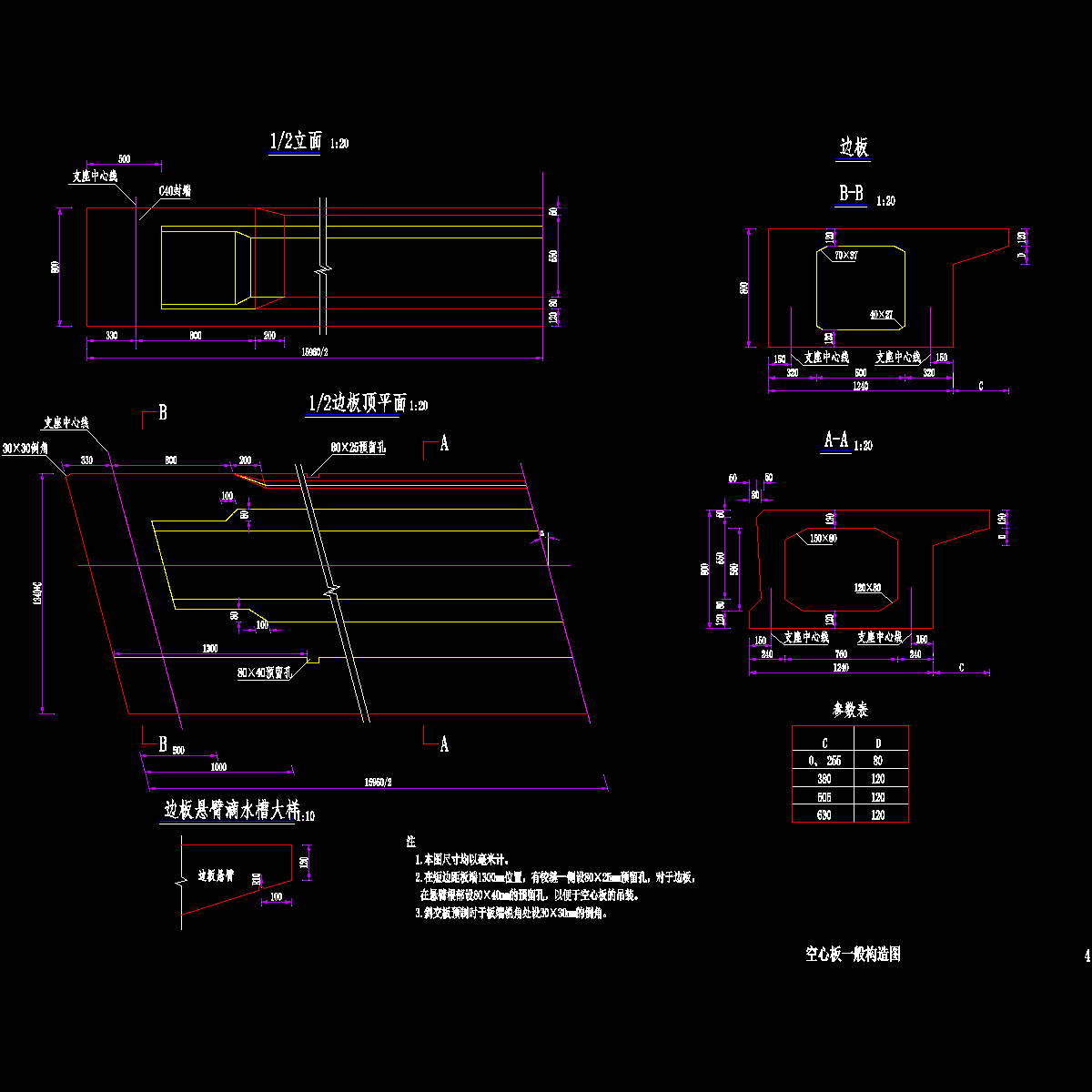

004-空心板一般构造图1.dwg

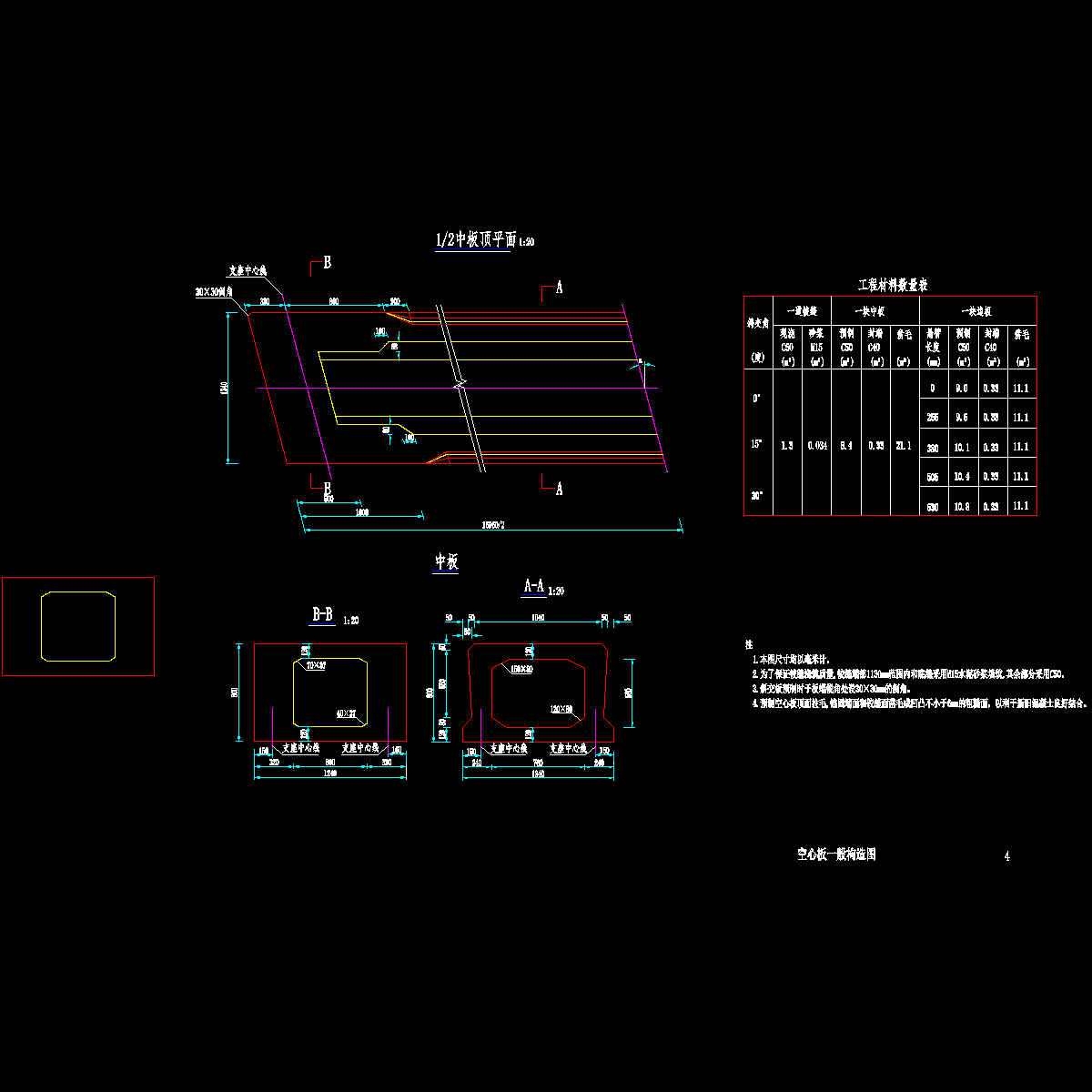

004-空心板一般构造图2.dwg

005-铰缝钢筋构造图.dwg

006-桥面钝角加强钢筋构造图.dwg

007-空心板底板加强钢筋构造图.dwg

008-桥面连续钢筋构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
