25m斜交预应力空心板桥设计CAD图纸(高速公路)(dwg)

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

本桥为高速公路跨线桥，设计荷载公路Ⅱ级，为该桥的整套图纸（包括附属安全设施）。
二、技术指标
1、设计荷载：公路II级
2、跨径布置：10m（桥台） 4×25 m（主跨） 7m（桥台）=117m
3、桥面净宽：1m（人行道）×2 15.5m（行车道） 0.25m（栏杆）×2=18m
4、桥面纵坡：-2.274%，无竖曲线
5、桥面横坡：1.5%
6、地震烈度：≤6o

0#桥台构造图.dwg

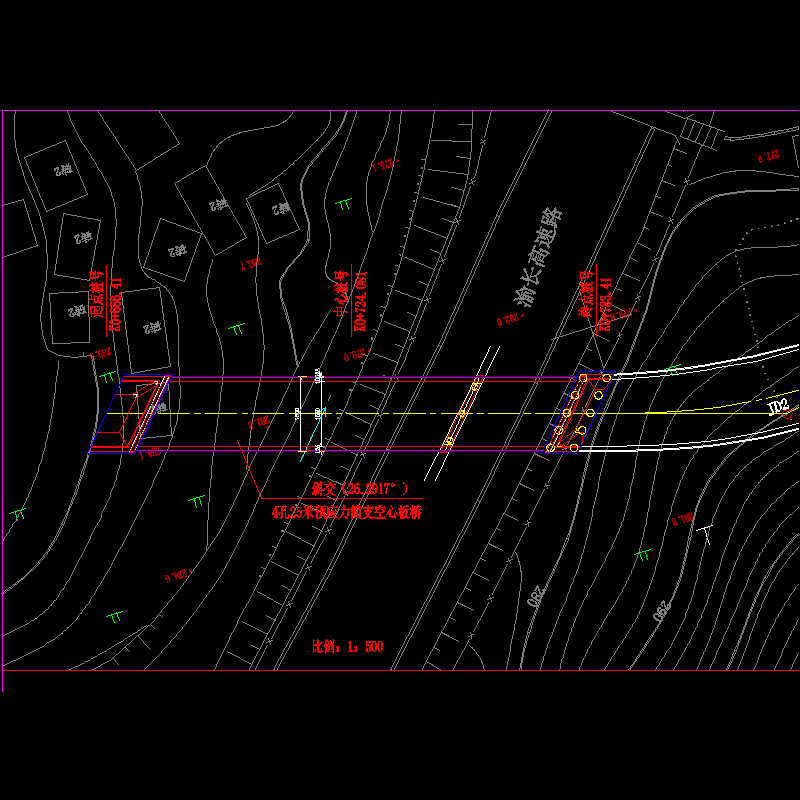

02 桥位平面图.dwg

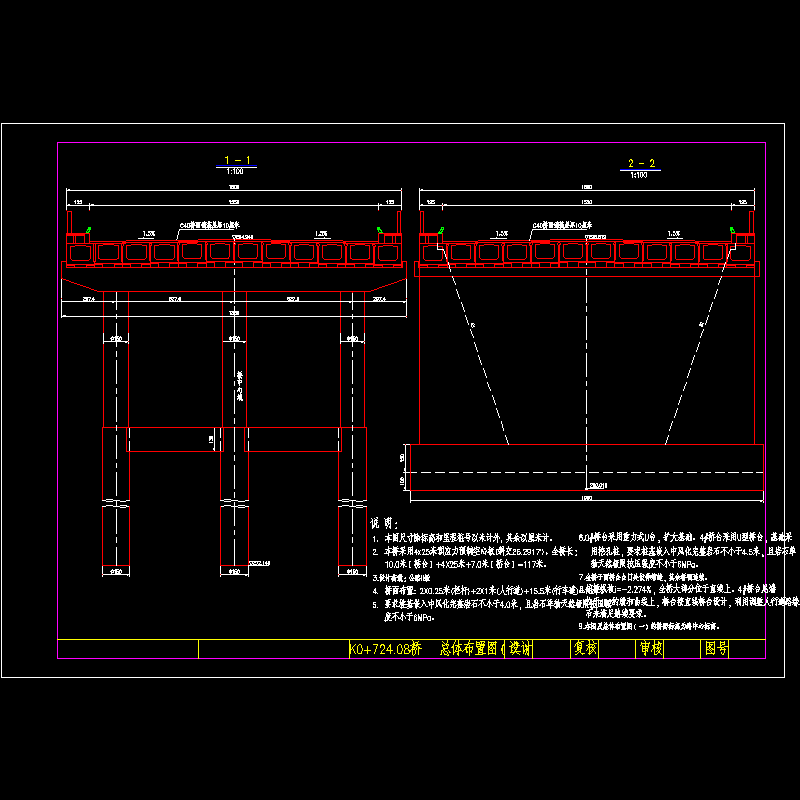

03 总体布置图1.dwg

04 总体2.dwg

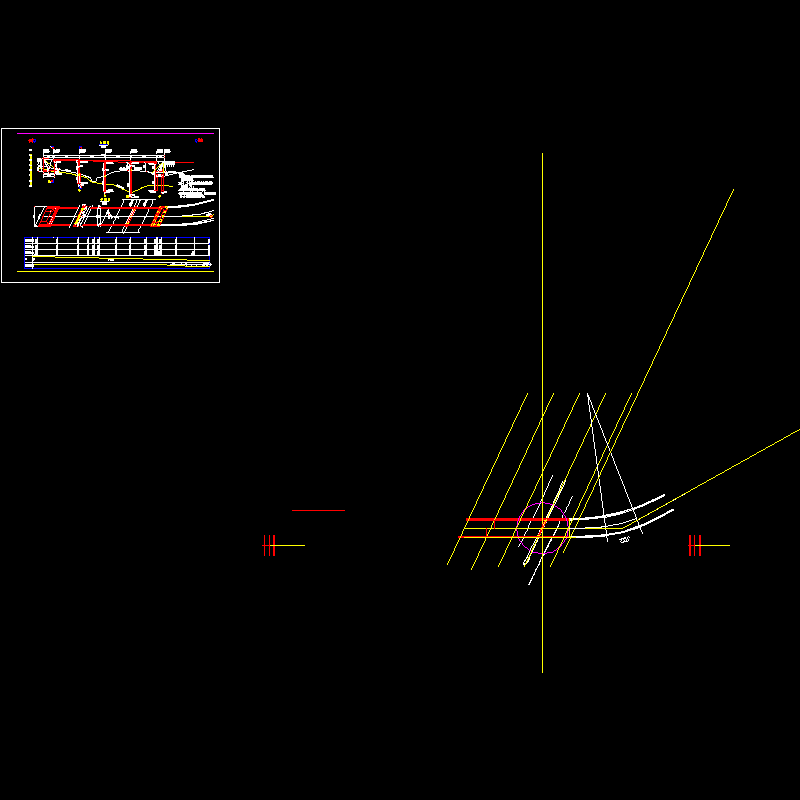

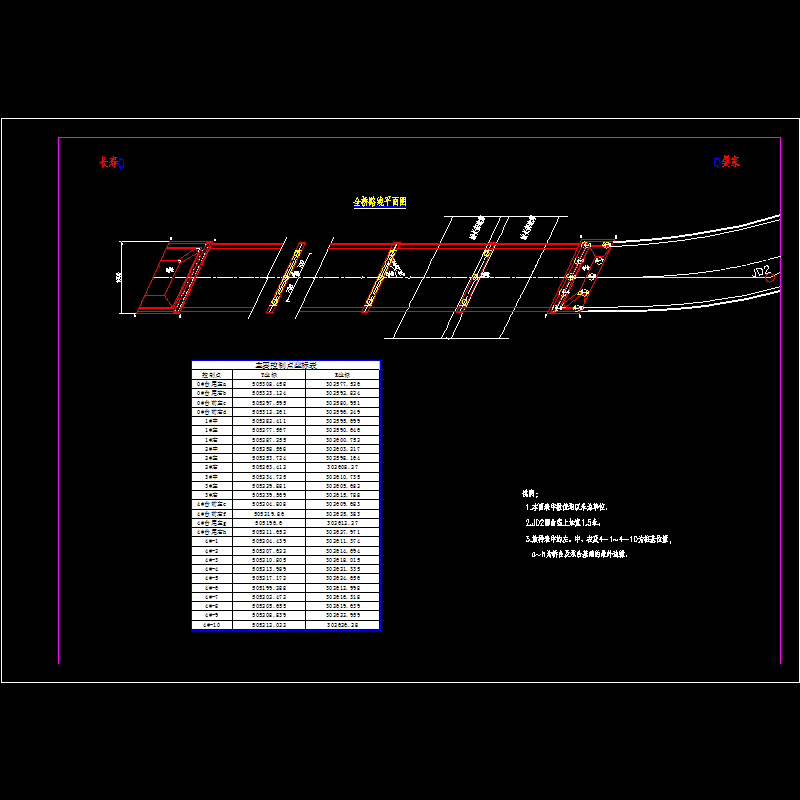

05 放样坐标.dwg

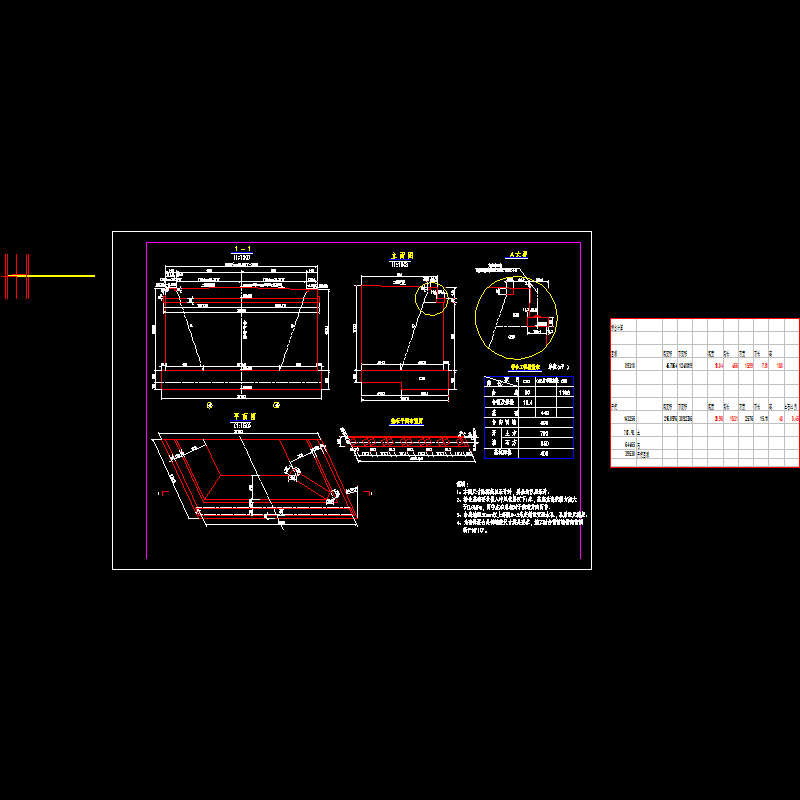

06 0#桥台构造图.dwg

07 4#桥台构造图.dwg

08 承台钢筋构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-7-13 21:42:13上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在课程推荐专区发帖交流相关知识。
