高速公路总体路线设计图纸97张（立交）(施工组织计划)()

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 公路等级：高速
• 车道数：四车道
• 设计时速：80km/h
• 位置：河南
• 编制时间：近代
• 附属：大桥, 隧道, 立体交叉, 中小桥涵

附件详情

• 第一篇 总体设计
• 项目地理位置图
• 说明书
• 路线平、纵面缩图
• 主要技术经济指标表
• 附件
• 公路平面总体设计图
• 第二篇 路线
• 说明
• 路线平面图
• 路线纵断面图
• 直线、曲线及转角表
• 纵坡、竖曲线表
• 总里程及断链桩号表
• 公路用地表
• 公路用地图
• 赔偿树木、青苗表
• 砍树挖根数量表
• 拆迁建筑物表
• 拆迁电力、通信设施表
• 纸上移线图
• 路线逐桩坐标表
• 控制测量成果表
• 安全设施
• 第六篇 路线交叉
• 说明
• 互通式立体交叉设计图表
• 服务区、停车区等设施主题工程设计图
• 分离式立体交叉设计图表
• 通道、天桥设计图表工程数量表
• 平面交叉设计图表
• 管线交叉工程数量表
• 第九篇 其他工程
• 说明
• 其他工程数量表
• 其他工程设计图
• 第十篇 筑路材料
• 说明
• 沿线筑路材料料场表
• 沿线筑路材料试验资料表
• 沿线筑路材料供应示意图
• 第十一篇 施工组织计划
• 说明
• 施工便道主要工程数量表
• 其他临时工程数量表
• 公路临时用地表

附件详情

主要技术标准：
道路等级：双向四车道高速公路
路基宽度：整体式路基：24.50m，桥梁与路基同宽；分离式路基：12.75m，桥梁分离式宽度：12.50m；
设计车速：80km/h
汽车荷载标准：公路-Ⅰ级
地震动峰值加速度：0.05g（相当于Ⅵ级）
设计洪水频率：特大桥1/300，其它桥涵和路基1/100
……
本项目共设置特大桥12274.05m/9座、大桥23610.8m/67座，桥梁合计35884.9m；特长隧道右线3646m（左线3614m）1座，长隧道9316.5m（平均）/5座，中隧道2438.5m（平均）/4座，短隧道右线2423.4m（平均）9/座，隧道平均合计17808.4m；涵洞44道，互通式立体交叉2处，分离式立体桥56.8m/1座，通道42道（不含桥梁合并设置）。
……
共97张，。

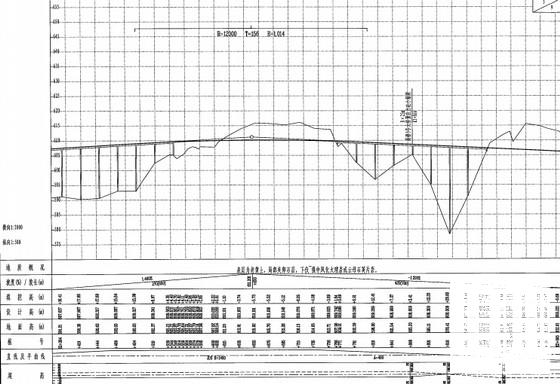

路线纵断面图

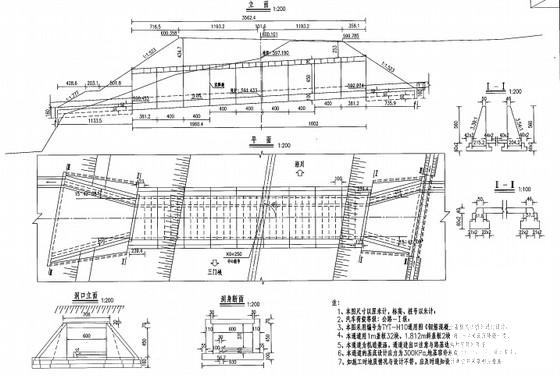

钢筋混凝土盖板通道设计图

路线纵断面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
