一份高速公路互通立交钢筋混凝土盖板涵CAD施工方案图纸设计（中交）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

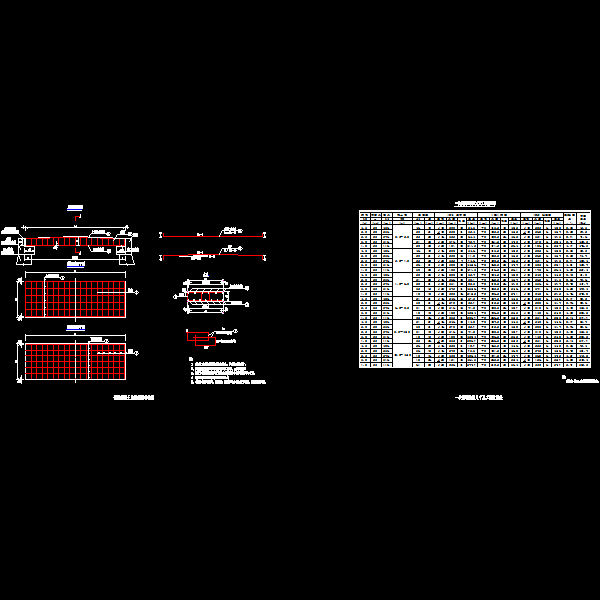

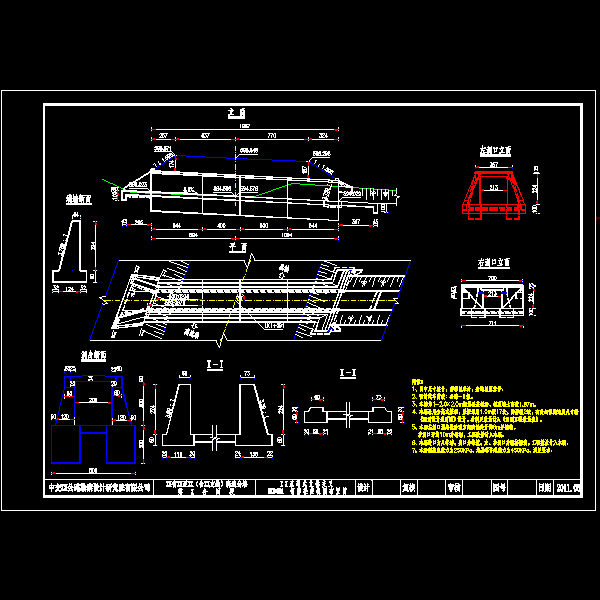

1、设计汽车荷载：公路-Ⅰ级。 　　2、本涵为1-2.0×2.0m钢筋砼盖板涵，板顶填土高度1.87m。 　　3、本涵采用分离式基础，盖板采用1.0m板17块，异形板2块，有关细部构造及尺寸按《涵洞设计通用图》设计，材料及数量计入《涵洞工程数量表》。 　　4、本涵左洞口沿路线后退方向向低处开沟8m并铺砌， 右洞口开沟10m并铺砌，工程数量计入本涵。 　　5、本涵进口为八字墙，出口为锥坡，左、右洞口并顺接原沟，工程数量计入本涵。 　　6、本涵洞基底应力为250KPa，地基容许承载力为450KPa，满足要求。 　　共3张CAD图纸，钢筋混凝土盖板涵布置图/钢筋混凝土盖板涵现浇盖板钢筋示意图/钢筋混凝土盖板钢筋构造图/一块预制盖板尺寸及工程数量表，2011年设计

盖板结构尺寸.dwg

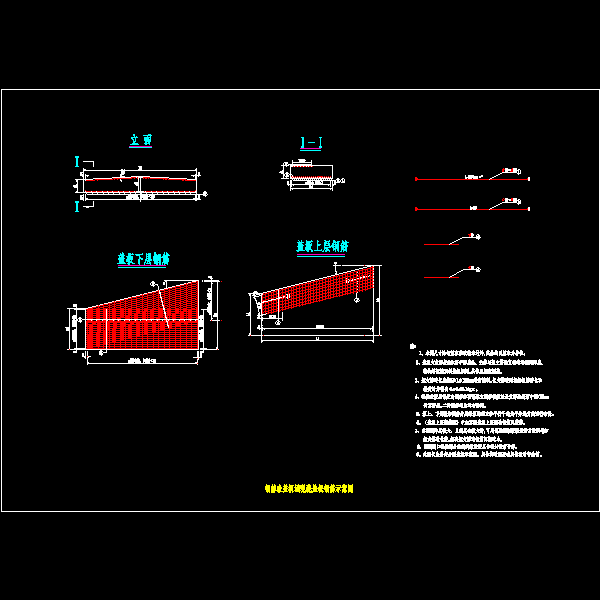

钢筋砼盖板涵现浇盖板钢筋示意图.dwg

l1+091.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
