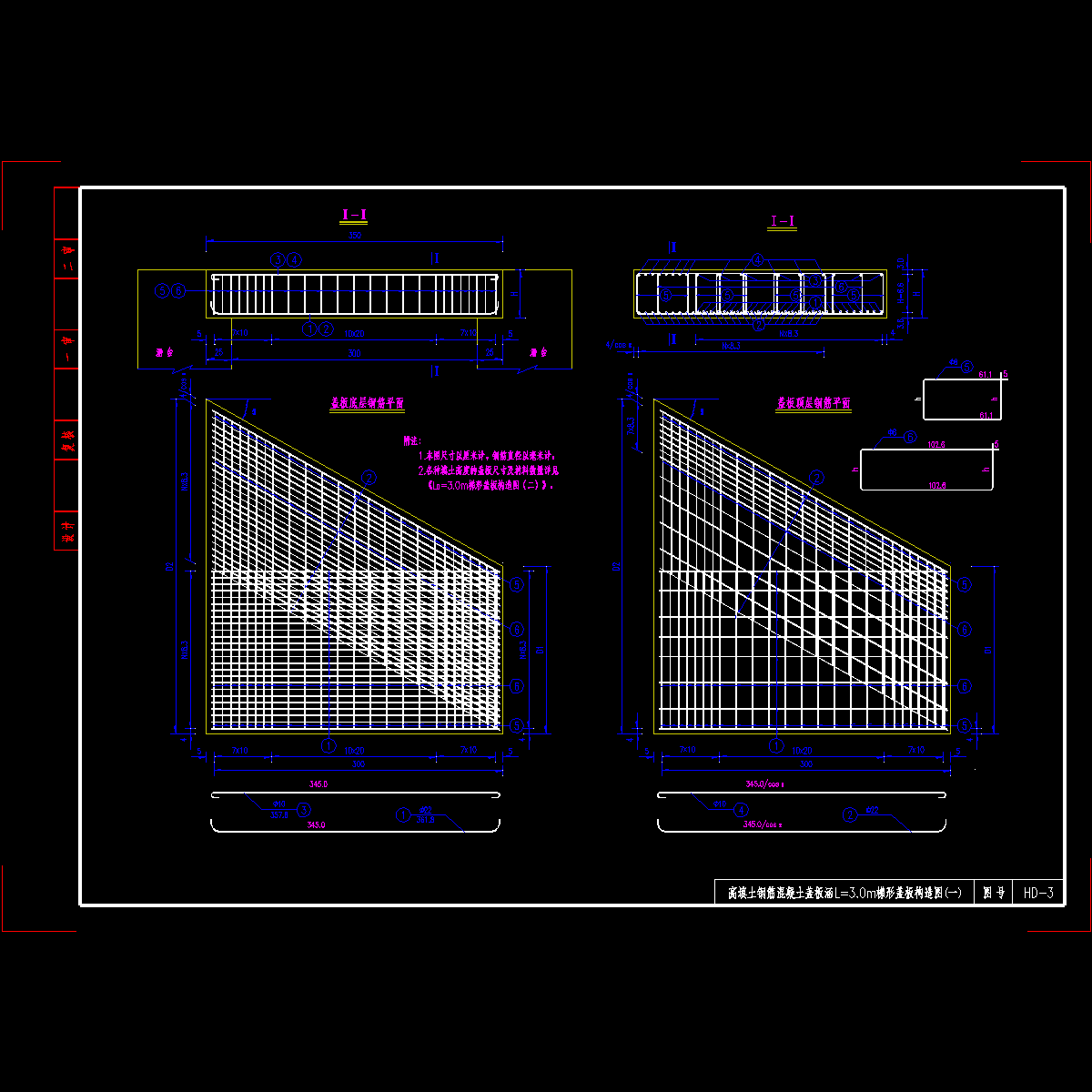

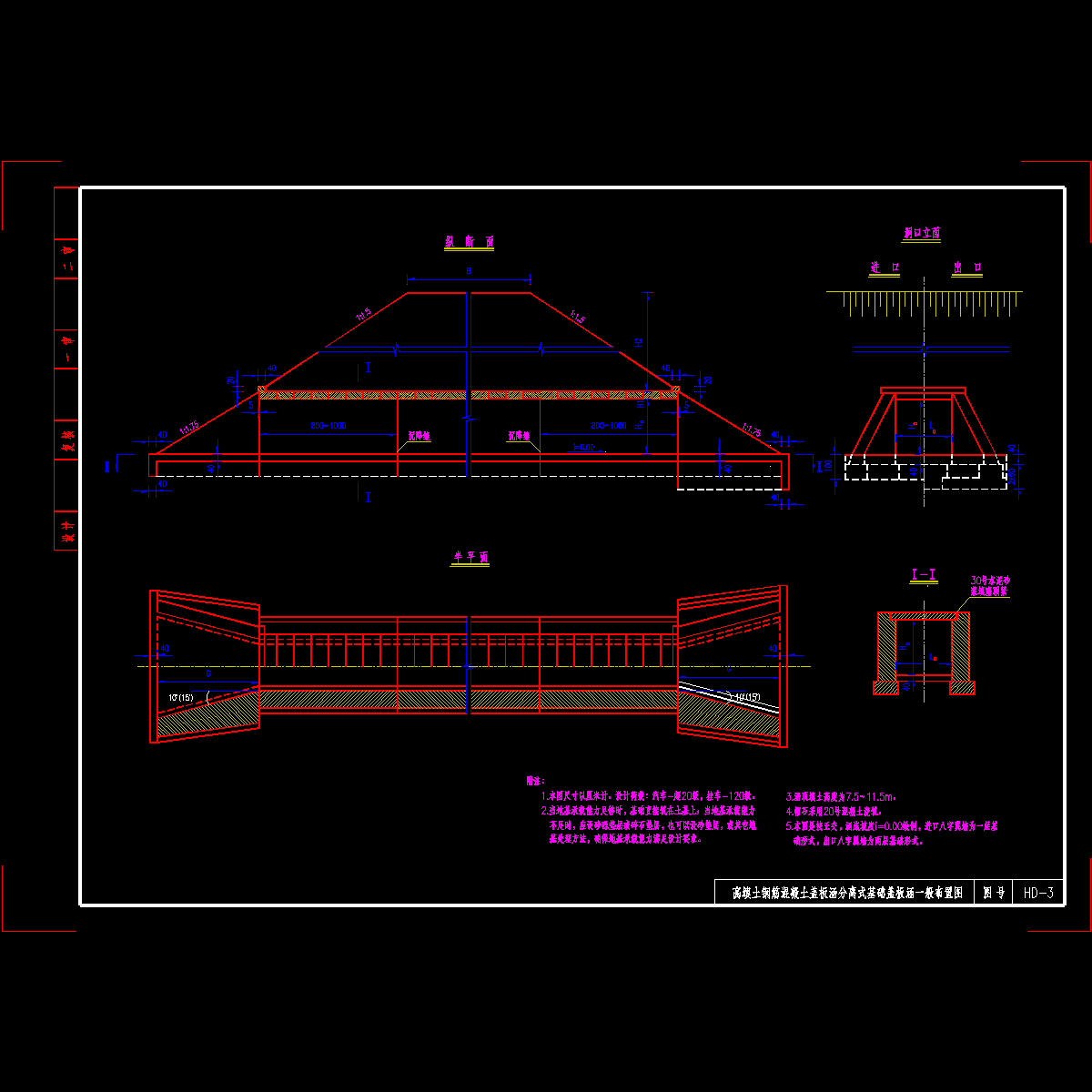

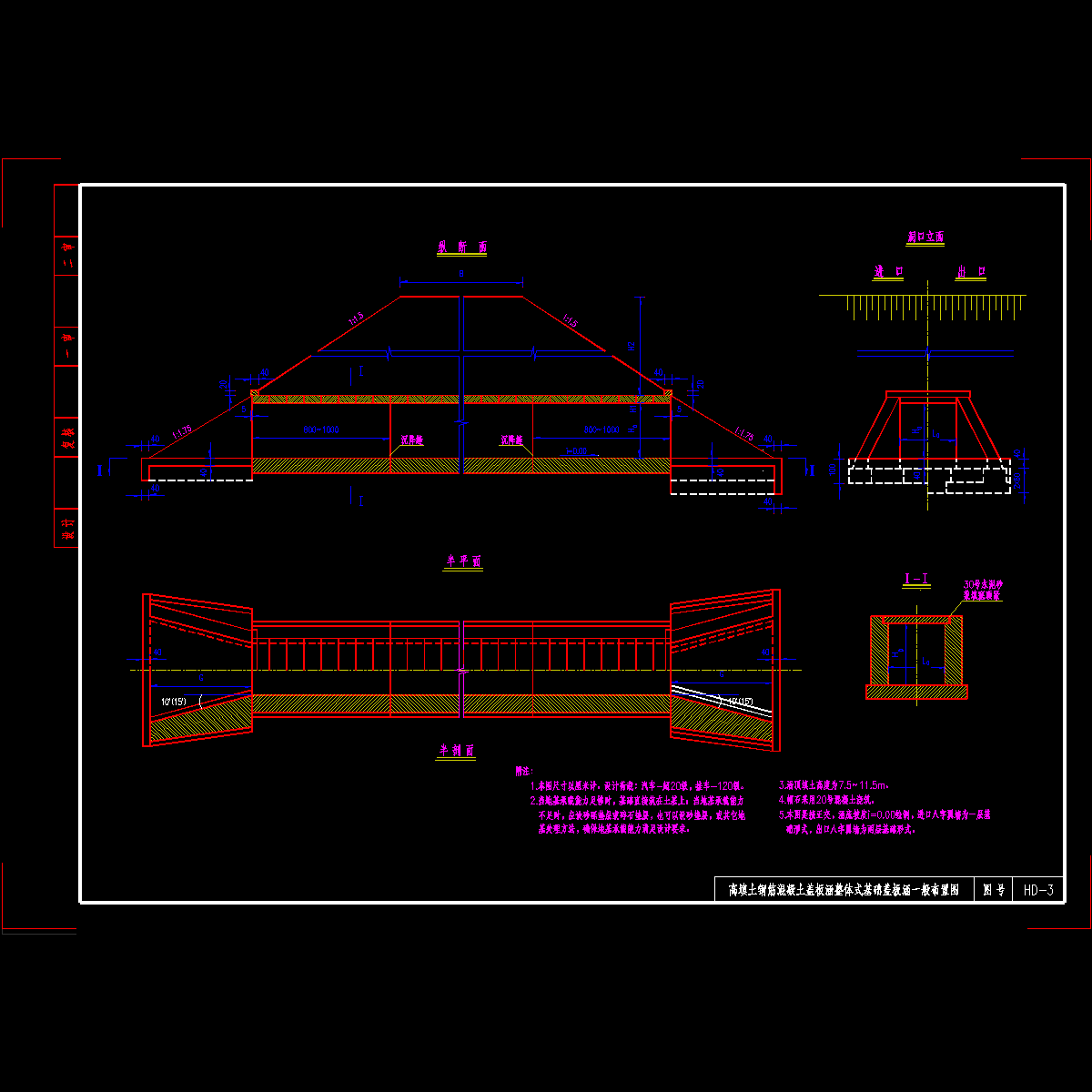

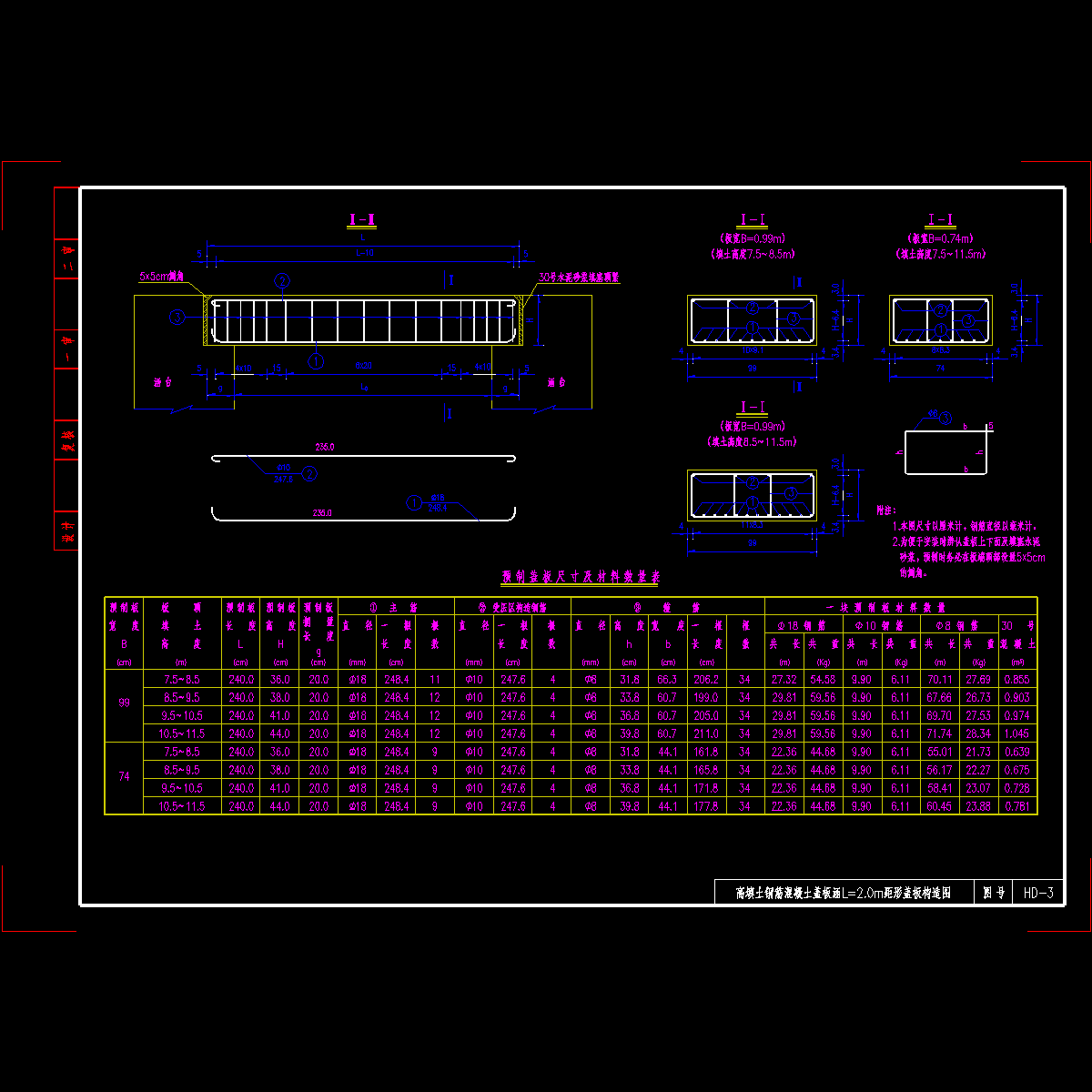

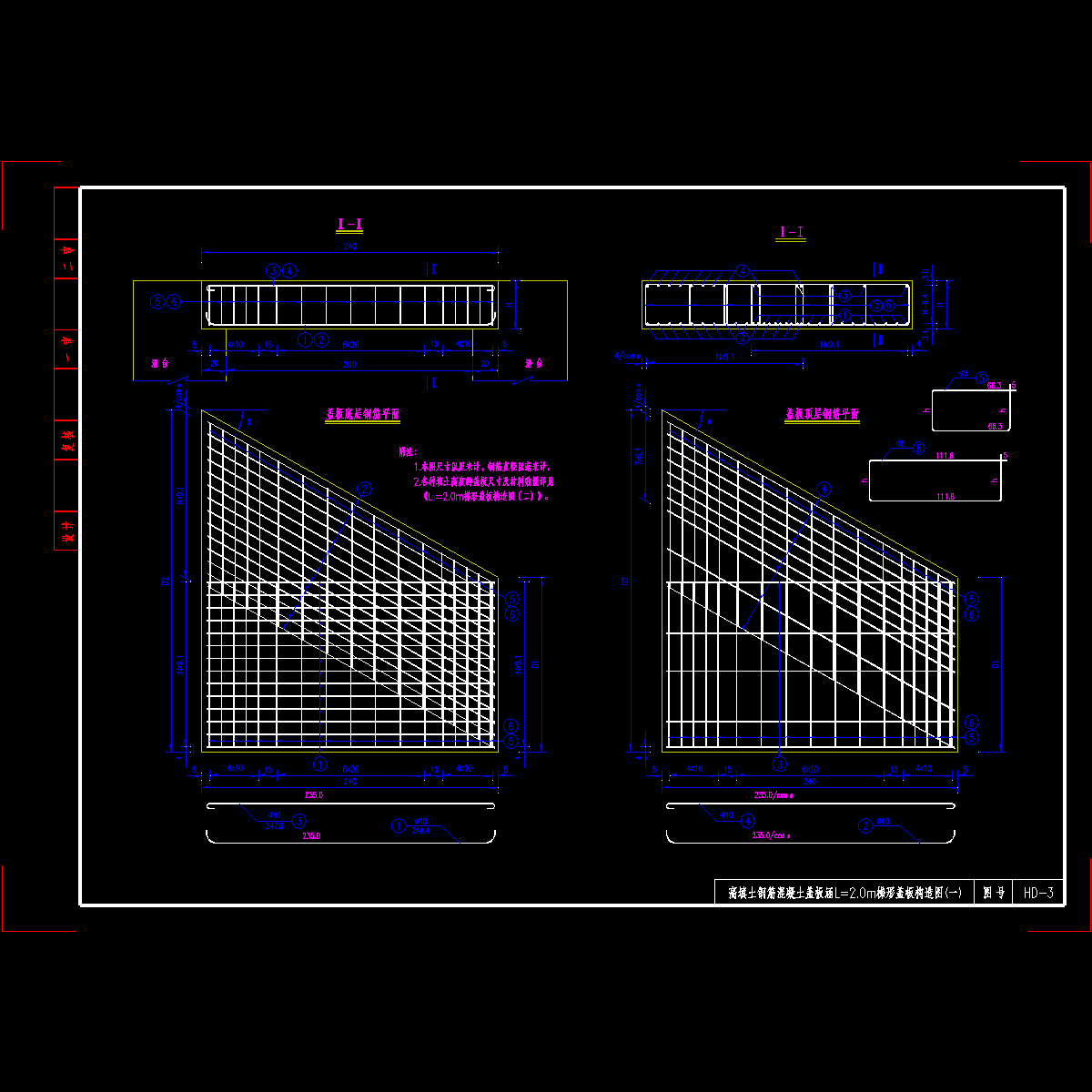

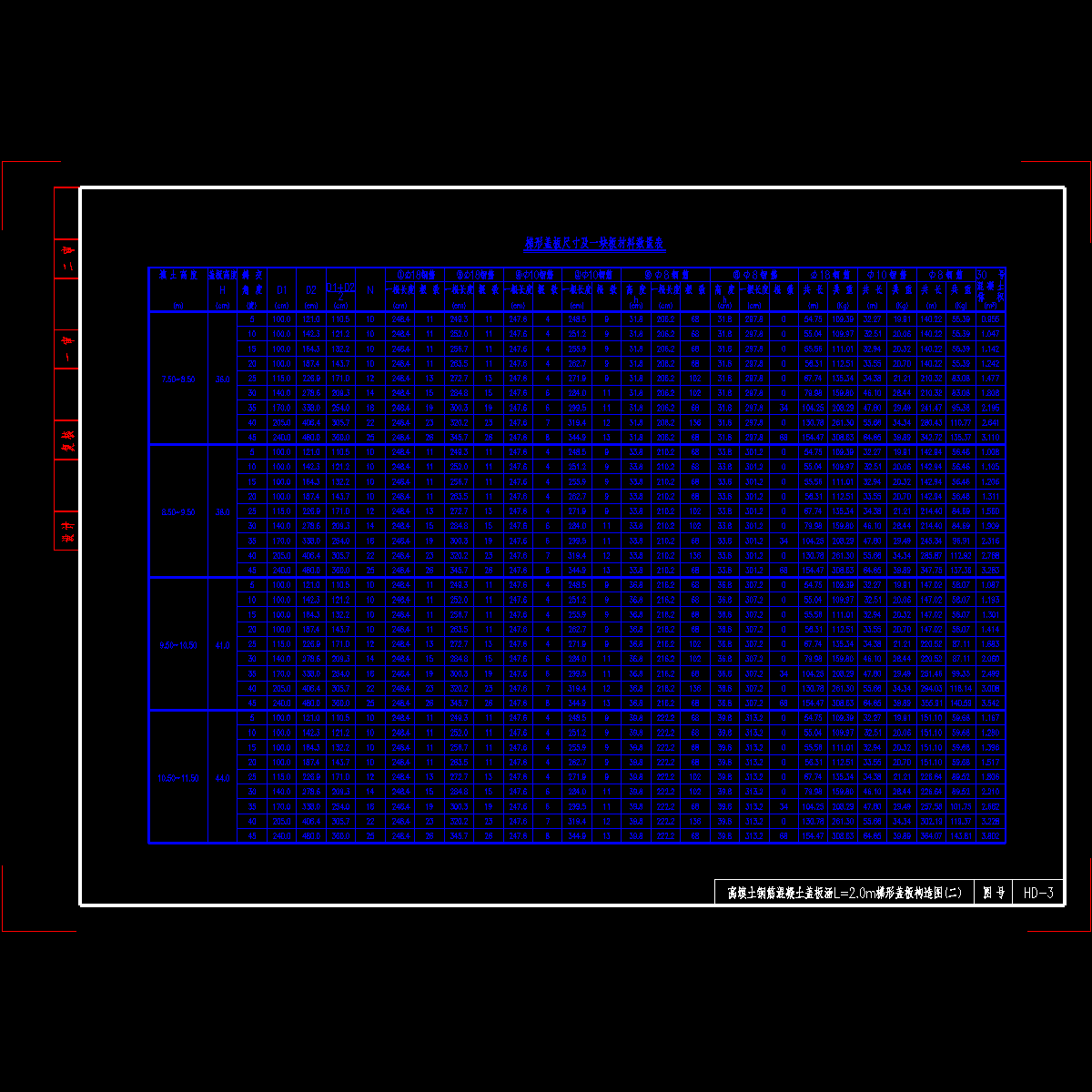

一、主要技术指标　　1、孔径：L0×H0 =2.0×2.5，3.0×3.5，4.0×4.5 　　2、交角：　　3、填土高度：板顶填土高度为7.5m～11.5m。　　4、盖板以下路基边坡坡率：1∶1.75。　　二、上部构造　　1、装配式钢筋混凝土预制板按两端简支板设计，不考虑涵台的水平力。　　2、计算车辆荷载引起的竖向土压力时，按车轮着地面积的边缘向下按30°扩散，当几个车轮的扩散线相重叠时扩散面积以最外边扩散线为准。　　3、预制盖板按99cm和74cm两种宽度绘制，若需要变更盖板宽度事，可按照本通用图的计算模式，按实际板宽进行设计。　　4、当为斜交涵洞时，洞口两端盖板设计为梯形盖板，可预制安装亦可现场浇注。　　三、下部构造　　1、计算涵台内力时，将分离式基础盖板涵结构型式简化成盖板与涵底铺砌为横向支撑，涵台为上下端简支的竖梁，承受台后的水平压力；对整体式基础盖板涵洞，按上端简支，下端固定的竖梁计算。　　2、台后荷载换算成土柱高度，计算台后土压力。　　3、当涵洞处的地基承载能力小于本通用图中要求的地基承载能力时，不能直接使用本通用图。此时要求对地基进行处理，在基底设置砂砾石或碎石垫层或其它处理方法，提高地基的承载能力。　　4、图中未附洞口、涵底铺砌及一字墙勾缝工程数量，设计时可按具体尺寸予以计算。
