装配式钢筋砼盖板涵通用CAD图纸（32张多跨径）(cad设计图)(dwg)

jiujiu88 · 发表于 2020-6-22 22:08:40

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

说明
盖板暗涵一般构造图
盖板暗涵洞口构造及洞身建筑尺寸表(一)
盖板暗涵洞口构造及洞身建筑尺寸表(二)
盖板暗涵每米洞身工程数量表(一)
盖板暗涵每米洞身工程数量表(二)
盖板暗涵洞口构造及洞身建筑尺寸表(整体式基础)
盖板暗涵洞口构造及洞身建筑尺寸表(整体式基础)
盖板暗涵洞口构造及洞身建筑尺寸表(整体式基础)
盖板暗涵洞口构造及洞身建筑尺寸表(整体式基础)
盖板暗涵正交洞口尺寸及工程数量表（一）
盖板暗涵正交洞口尺寸及工程数量表（二）
盖板暗涵正交洞口尺寸及工程数量表（三）
盖板暗涵正交洞口尺寸及工程数量表（四）
盖板暗涵盖板钢筋一般构造图
盖板暗涵盖板尺寸及钢筋明细表（一）
盖板暗涵盖板尺寸及钢筋明细表（二）

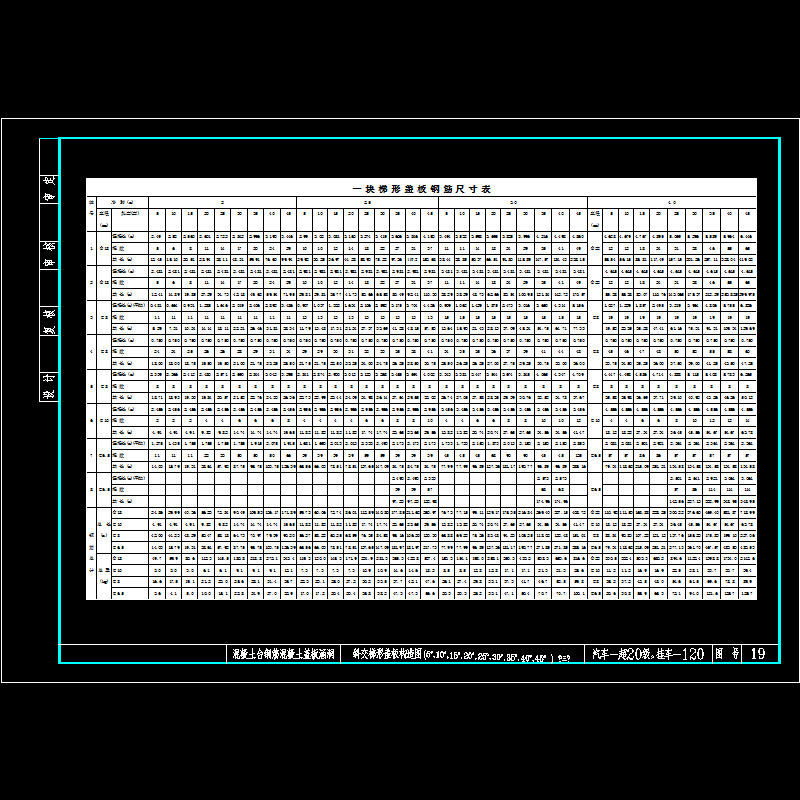

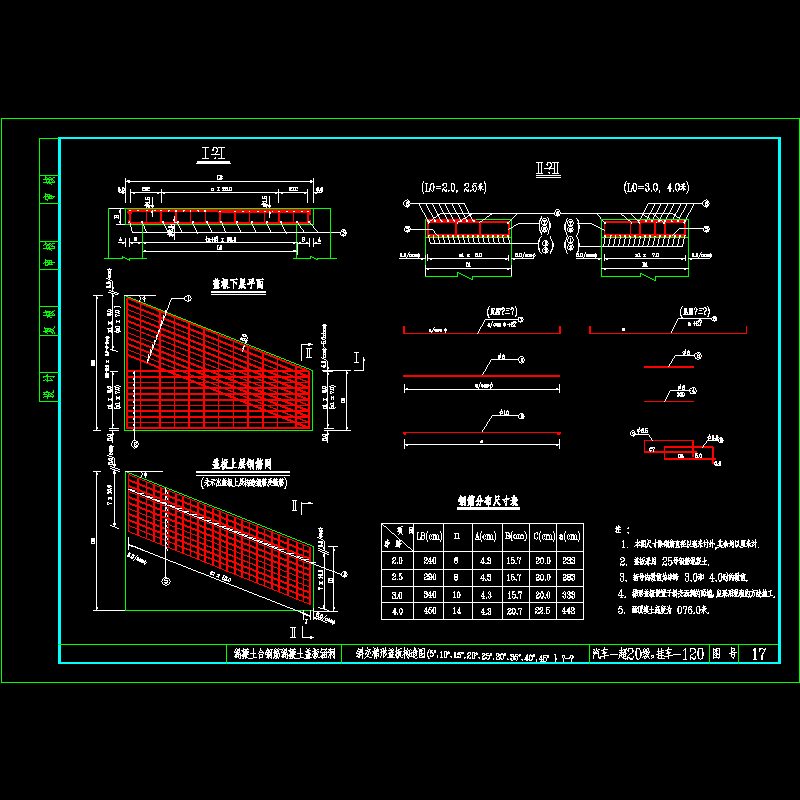

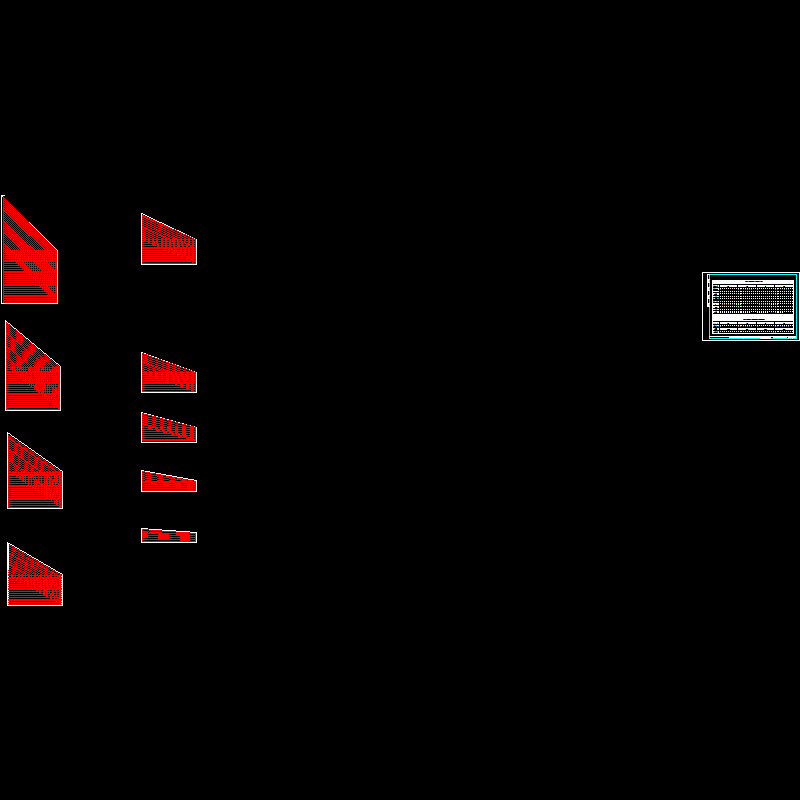

斜交梯形盖板构造图（5°、10°、15°、20°、25°、30°、35°、40°、45°）(一)
斜交梯形盖板构造图（5°、10°、15°、20°、25°、30°、35°、40°、45°）(二)
斜交梯形盖板构造图（5°、10°、15°、20°、25°、30°、35°、40°、45°）(三)

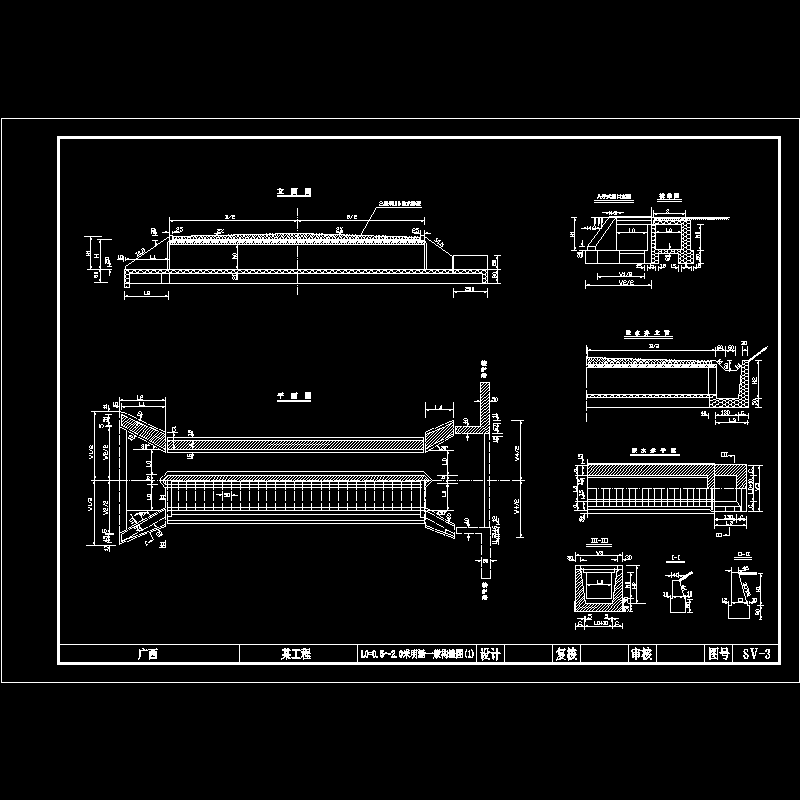

盖板明涵一般构造图
盖板明涵涵身及洞口尺寸表
盖板明涵涵顶防水砼铺装层钢筋构造图

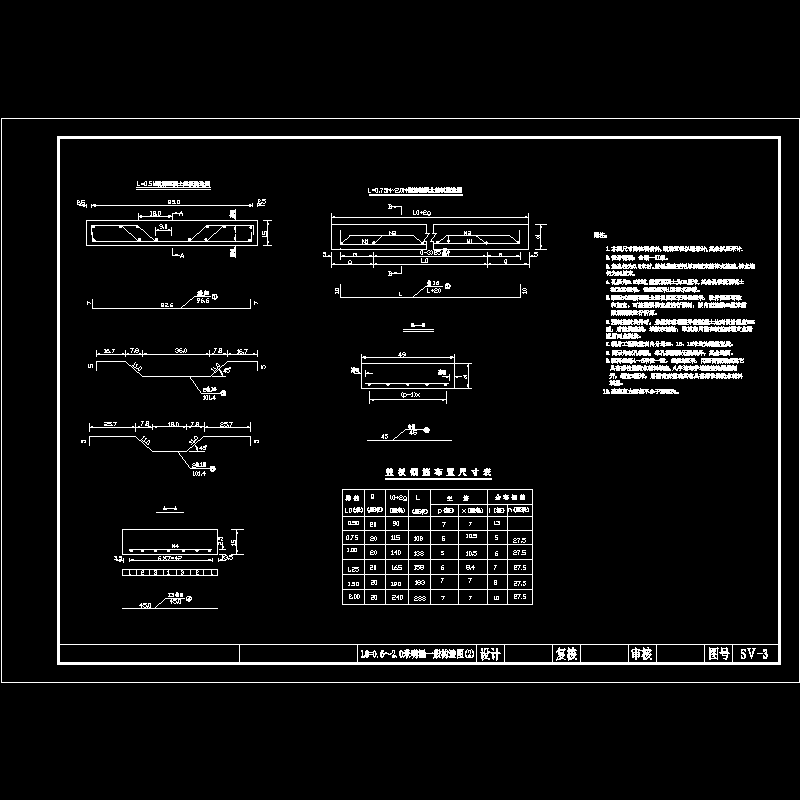

盖板明涵盖板钢筋构造图（一）（L0=2.0米）
盖板明涵盖板钢筋构造图（二）（L0=2.5米）
盖板明涵盖板钢筋构造图（三）（L0=3.0米）
盖板明涵盖板钢筋构造图（四）（L0=4.0米）

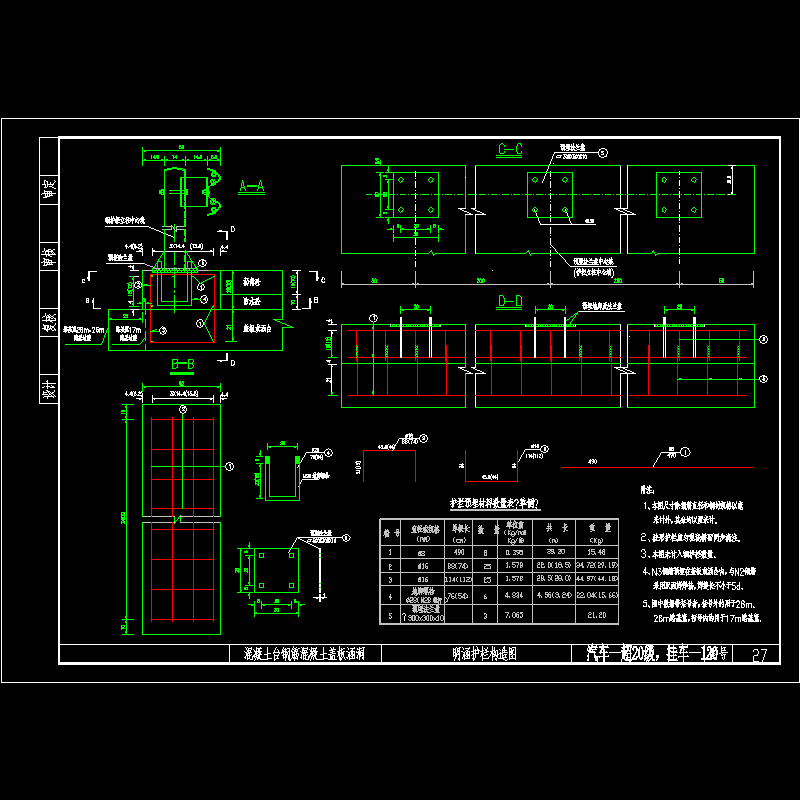

明涵护栏构造图
盖板涵台帽钢筋构造图
明涵涵台搭板钢筋构造图
涵台搭板工程数量表

附件详情

设计要点：
1、设计荷载：汽车-超20级，挂车-120。
2、净宽：2.0、2.5、 3.0、 4.0米。
3、净高：2.0、2.5、 3.0、 3.5、4.0米。
4、暗涵填土厚度：净跨2.0、2.5米、3.0米为0.75～15米。净跨4.0米为0.75～10米。
5、本图按路基边坡1:1.5，1:1.75设计。洞口建筑采用八字翼墙及一字墙锥坡形式；斜交时，按斜交斜做方式，两端斜板的角度有: 5°、10°、15°、20°、25°、30°、35°、40°、45°。
6、预制盖板按99厘米宽度绘制，若需要变更盖板宽度时，可参照本图配筋根数，按实际板宽折算。
......
设计于2008年，共32张CAD设计图。

盖板暗涵盖板钢筋一般构造图

盖板暗涵一般构造图

盖板涵台帽钢筋构造图
