2.5m净跨径盖板涵设计图纸cad剖面图

附件详情

这份参考资料为2.5m净跨径盖板涵设计图,内容包括:28干渠分水闸后面过路涵平面设计图,盖板钢筋平面配筋图,盖板纵断面配筋图,暗支撑梁纵断面配筋图,台帽配筋图,底止水大样,各剖面图等。 说明:1. 图中除钢筋直径间距以毫米计外,其余尺寸均以厘米计。 2. 涵顶横坡为1.5%,通过涵台调整。 3. 钢筋混凝土性能指标为强度C30,素混凝土为强度C20,细石混凝土采用C30。 4. 基础须座在原地基上,地基承载力特征值为200KPa,如施工时与设计不符,须另行处理。
共2张图,

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

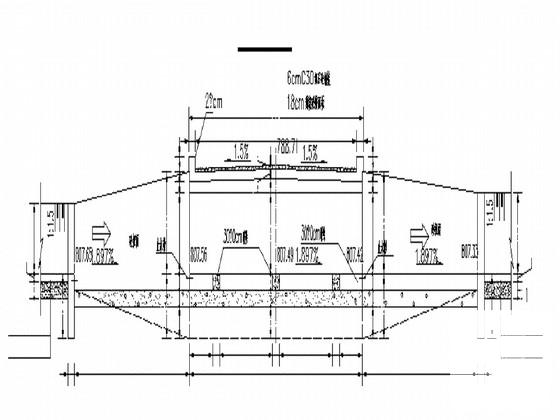

  • 盖板涵设计图 - 1
    盖板涵设计图 - 1
以上是部分截图,请下载附件后查看完整高清内容
