该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
技术指标: 1、设计荷载：公路-Ⅰ级。 2、净宽：2.0、2.5、 3.0、 4.0米。 3、净高：2.0、2.5、 3.0、 3.5、4.0米。 4、暗涵填土厚度：净跨2.0、2.5米、3.0米为0.75～15米。净跨4.0米为0.75～10米。 5、设计参数：土壤内摩擦角35°。 ...... 设计要点： 1、装配式钢筋混凝土盖板按两端简支板计算内力，不考虑涵台的水平压力。 2、计算暗涵盖板内力时，涵洞顶上活载引起的竖向土压力，按车轮着地面积的边缘向下作30°角分布计算。明涵盖板则按45°角分布计算。 3、计算涵台的内力时，分离式基础涵台作为上下端简支的竖梁，承受台后的水平压力；整体式基础涵台作为上端简支、下端固结的竖梁，承受台后的水平压力。 4、预制盖板按99厘米宽度绘制， 若需要变更盖板宽度时，可参照本图配筋根数，按实际板宽折算。 ...... 共18张CAD设计图。

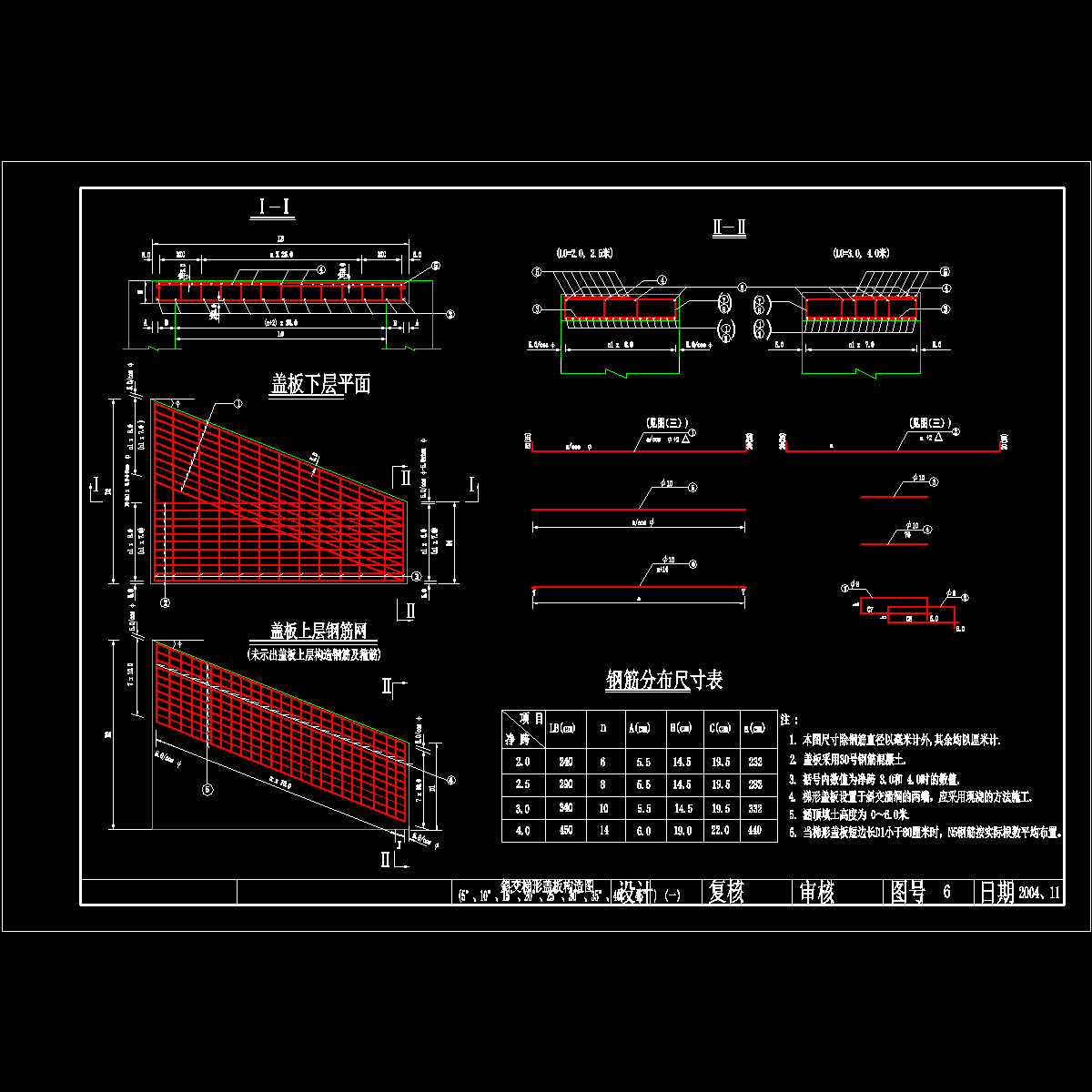

斜交梯形盖板构造（1）.dwg

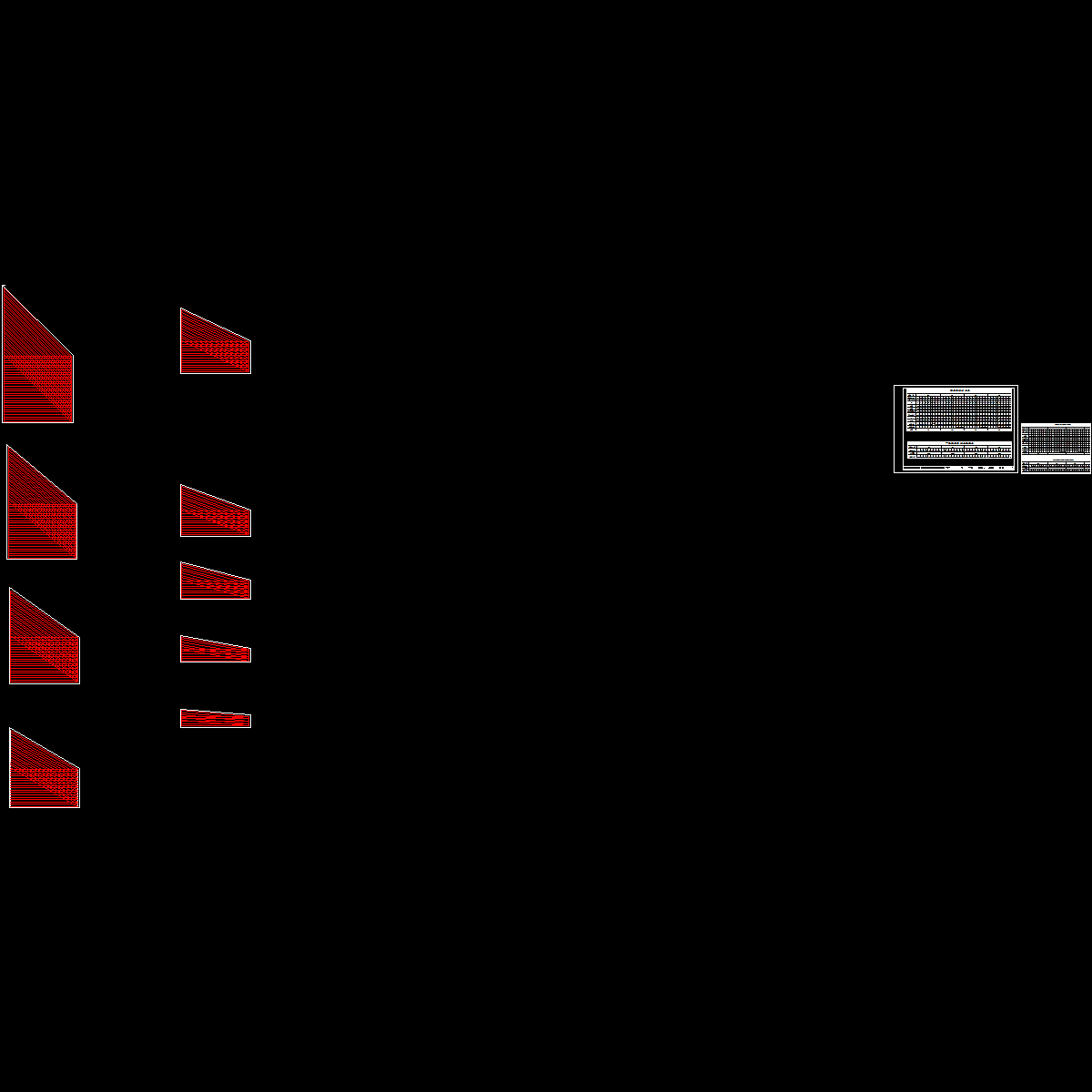

斜交梯形盖板构造（2）.dwg

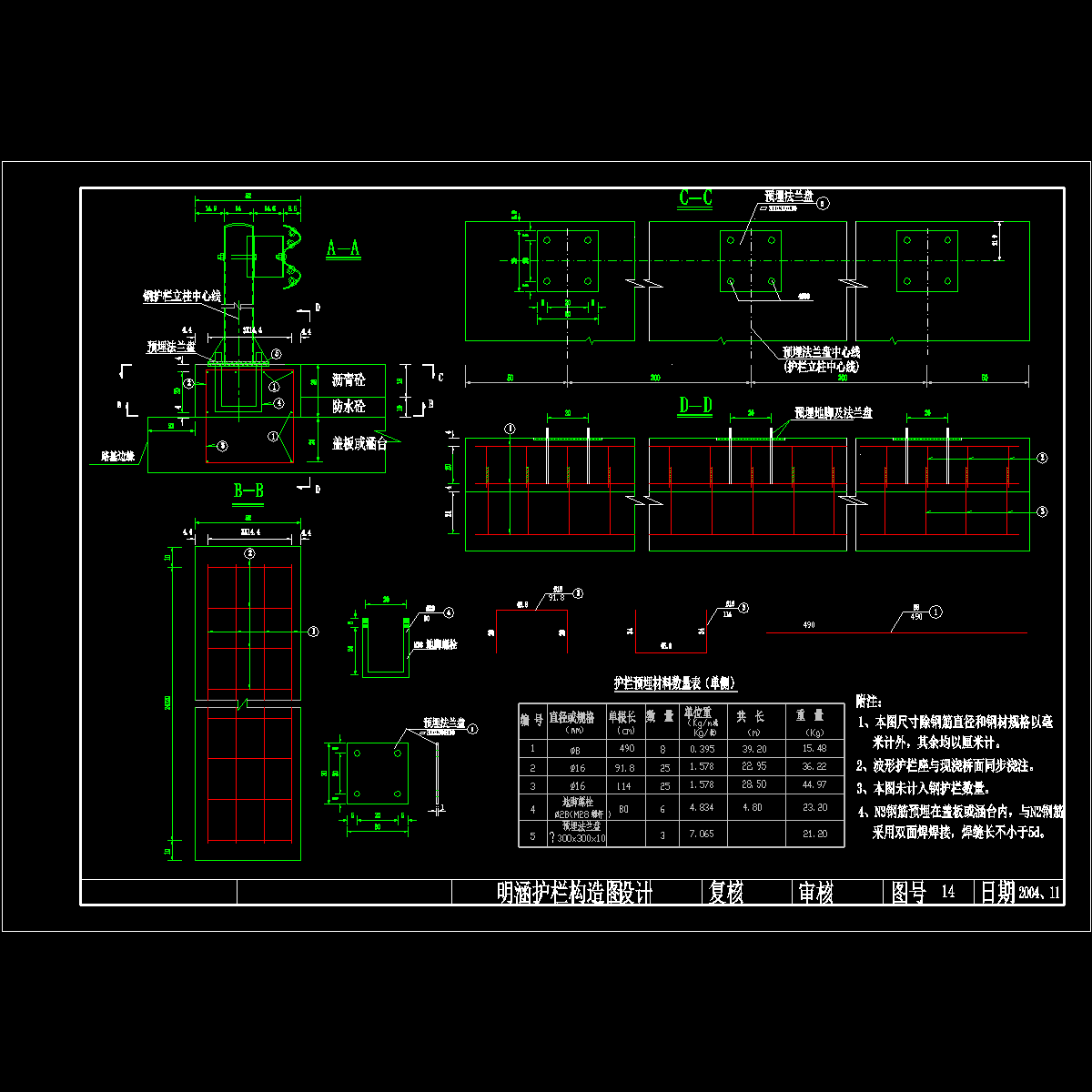

明涵护栏构造图.dwg

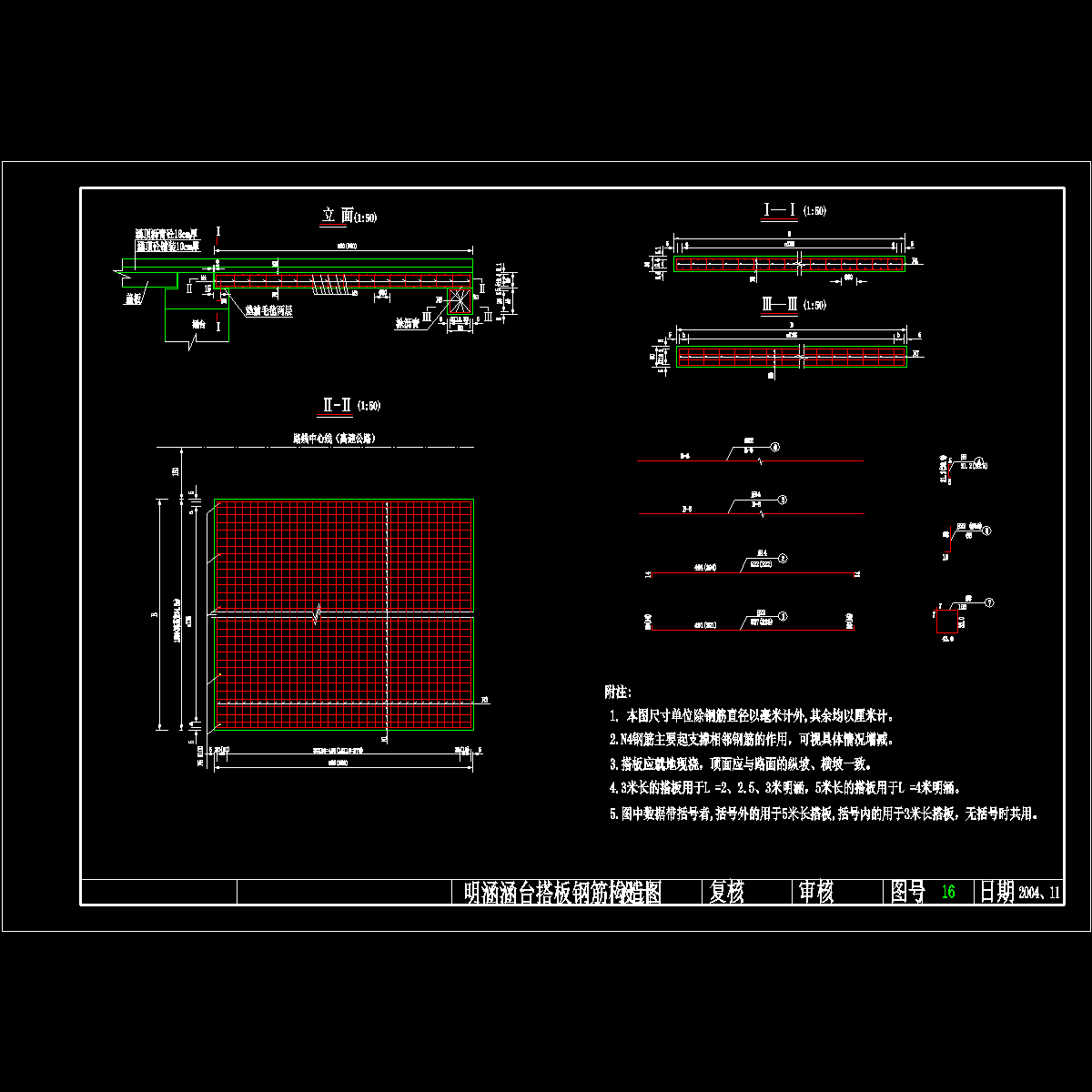

明涵涵台搭板钢筋构造图.dwg

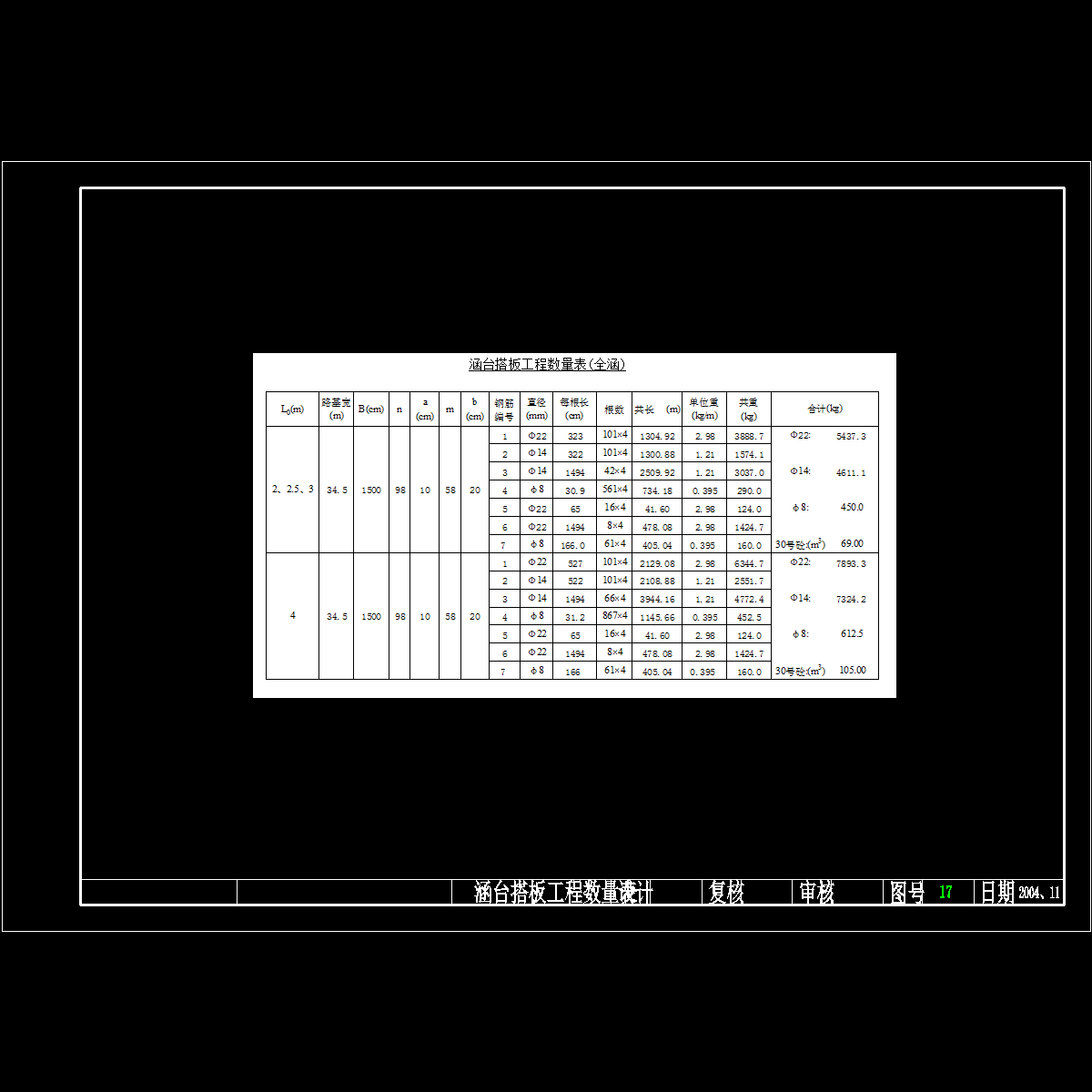

涵台搭板工程数量表.dwg

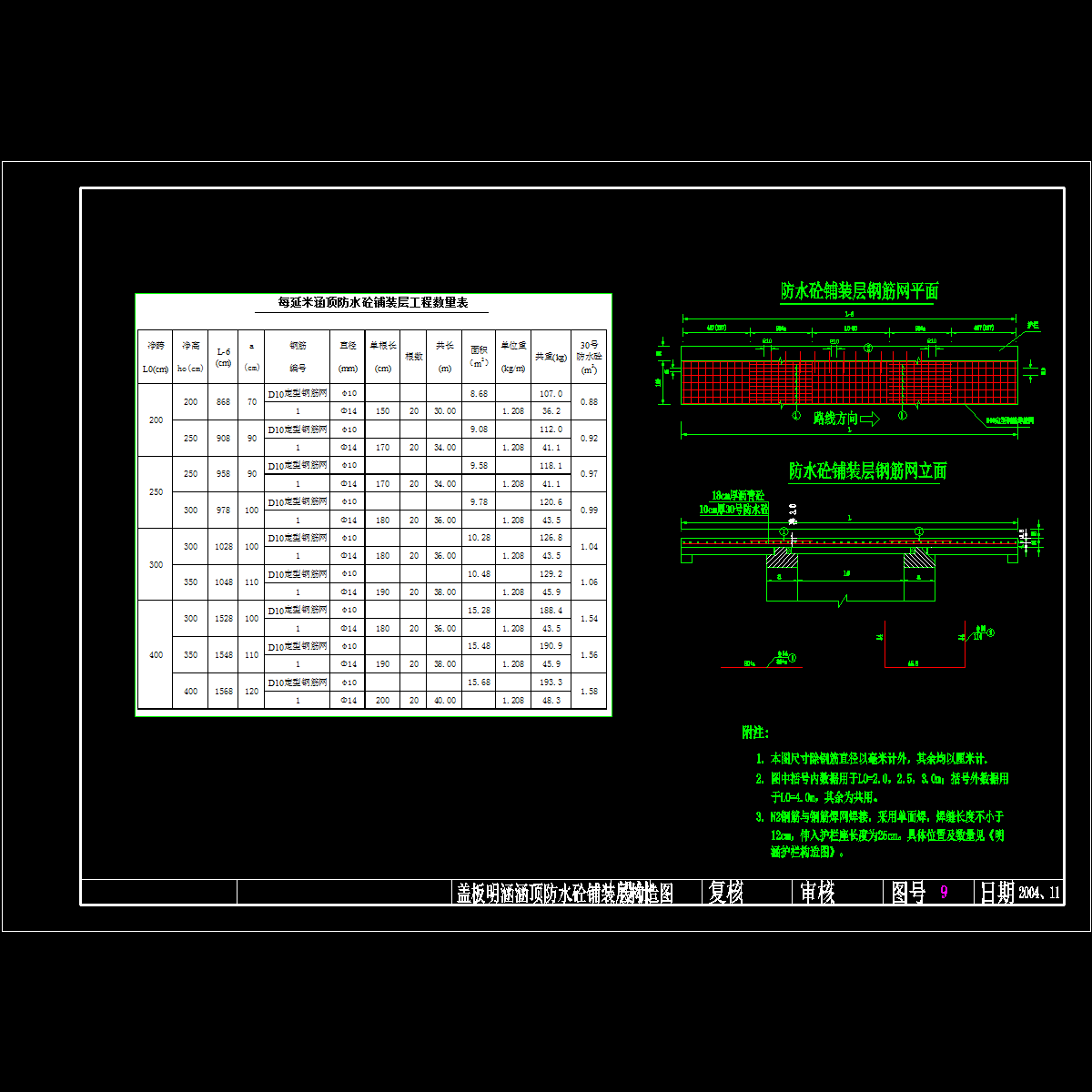

盖板明涵涵顶防水砼铺装层构造图.dwg
盖板明涵盖板钢筋构造图(l0=2.0米).dwg
盖板明涵盖板钢筋构造图(l0=2.5米).dwg
盖板明涵盖板钢筋构造图(l0=3米).dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
