城市支路涵洞设计CAD图纸(钢筋混凝土)(dwg)

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 盖板涵一般布置图
• 盖板暗涵一般布置图
• 钢筋混凝土盖板构造图(板宽99cm)
• 钢筋混凝土盖板构造图(板宽74cm)
• 一字墙洞口构造图(一）
• 下部构造尺寸表及工程数量表
• 一字墙洞口尺寸及工程数量表
• 盖板暗涵帽石构造图
• 圆管涵一般布置图
• 1.00米孔径斜管节钢筋构造
• 0.75米孔径斜管节钢筋构造
• 0.75米孔径正管节钢筋构造
• 1.00米孔径正管节钢筋构造
• 洞口工程数量表
• 基础型式及管节样式
• 单孔涵洞尺寸表

附件详情

设计速度：30km/h。设计等级：城市支路Ⅱ级。路线全长2.79公里，共设涵洞9道。路基宽度由32米过渡到12米，路面宽度由15米过渡到11米。钢筋混凝土盖板涵进出口为一字墙。盖板采用C30砼，钢筋为R235钢筋和HRB335钢筋，台身采用M10浆砌片石，基础及洞口构造采用M7.5浆砌片石。 装配式 钢筋混凝土盖板涵每块板宽采用99cm、74cm，涵洞的中间部分均采用每块宽为99cm的正交板，涵洞两端采用预制盖板74cm进行调整涵长，板的块数取整数。盖板与涵台背墙间的缝隙必须用砂浆填实，使盖板与台墙顶紧而起到支撑作用。涵洞河床铺砌采用40厘米厚双层浆砌片石，片石缝隙间应填满砂浆防止冲刷，使铺砌层起到支撑梁的作用。涵洞沉降缝宜设置在新老涵连接处，缝宽1～2厘米，沉降缝应垂直路线方向。圆管涵管节组成:28X1.00m 1X0.50m、14X1.00m 1X0.5m、12X1.00m 1X0.50 2X0.5、17X1.00m、14X1.00m、28X1.00m 1X0.50m、30X1.00m 1X0.50m.。洞口型式:进水口为一字墙,出水口为一字墙。
……共计25张，设计于2010年

钢筋混凝土盖板构造图(板宽99cm)

圆管涵一般布置图

1.00米孔径正管节钢筋构造

基础型式及管节样式

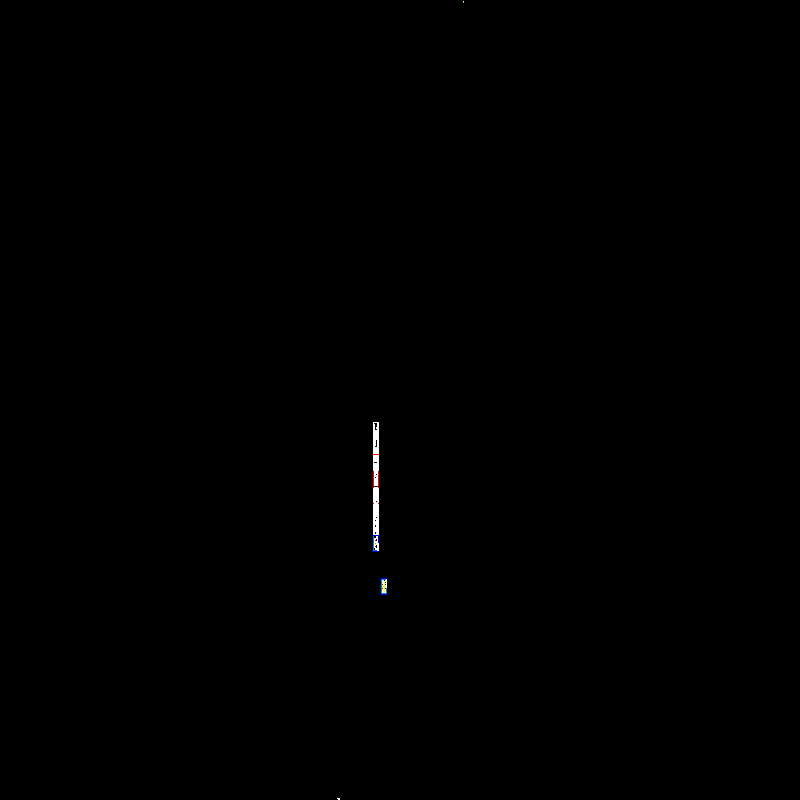

圆管涵(插入图框)17.dwg

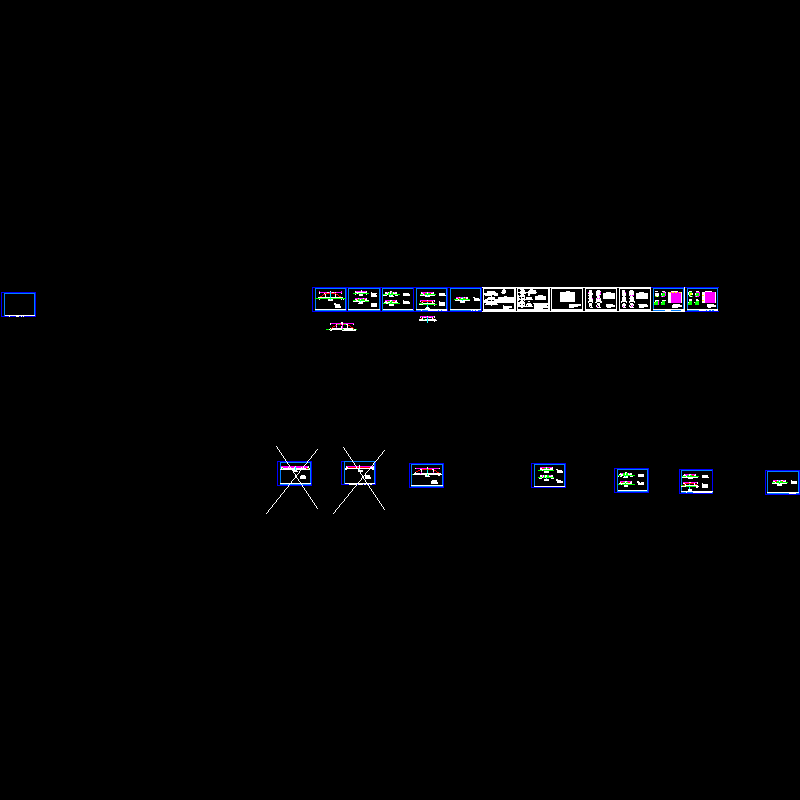

盖板涵8.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
