钢筋混凝土箱涵标准通用图纸cad构造图,涵身基础图

附件详情

跨径包括:
B×H
1×1m、1×1.5m、1.5×1.5m、1.5×1.25m、2.0×1.5m、2.0×2.0m、2.0×2.5m、2.5×2.0m、2.5×2.2m、2.5×2.5m、3.0×2.5m、3.0×3.0m、3.5×2.5m、4.0×2.2m、4.0×2.5m、4.0×2.8m、4.0×3.0m、4.0×3.2m、4.0×3.6m、5.0×3.0m、5.0×3.5m、6.0×2.5m、6.0×2.7m、6.0×3.2m、6.0×3.6m、6.0×4.0m、6.0×4.5m。
......
,共113张。

涵身构造

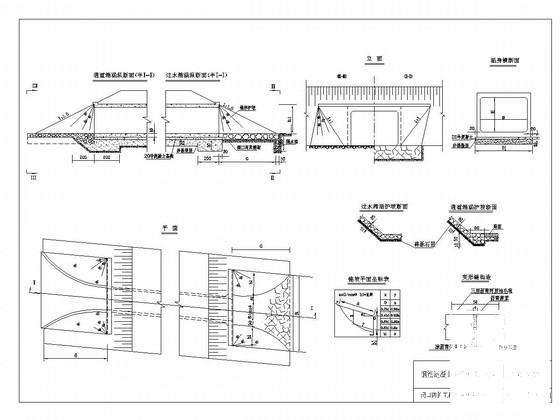

洞口防护工程及涵身基础图

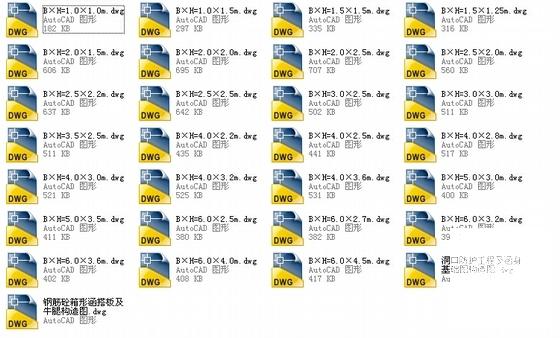

内容总览

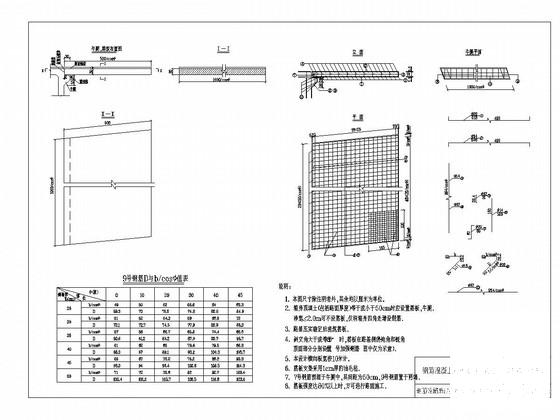

钢筋砼箱形涵搭板及牛腿构造图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

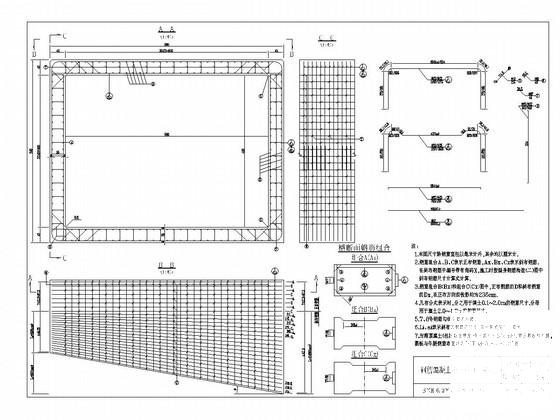

  • 箱涵标准通用图 - 1
    箱涵标准通用图 - 1
  • 箱涵标准通用图 - 2
    箱涵标准通用图 - 2

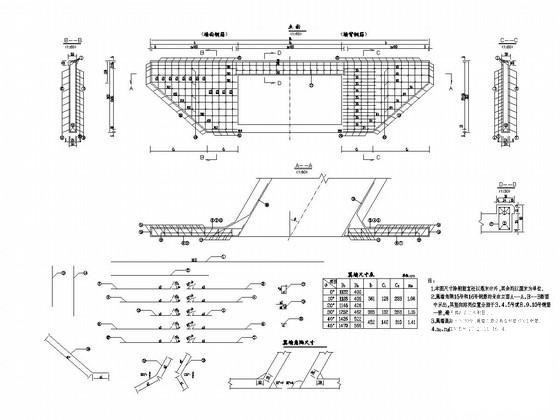

  • 箱涵标准通用图 - 3
    箱涵标准通用图 - 3
  • 箱涵标准通用图 - 4
    箱涵标准通用图 - 4
  • 箱涵标准通用图 - 5
    箱涵标准通用图 - 5
以上是部分截图,请下载附件后查看完整高清内容
