技术指标: 1、跨径:2.0、4.0、6.0m (本图中跨径均为净跨径) 2、斜度:0°~45°,5°一级(涵洞轴线与路线法线之夹角) 3、荷载等级:公路 -Ⅰ级 4、结构设计安全等级:三级 ...... 设计要点: 1)本图册采用无压力式单孔箱涵设计,洞口型式为八字翼墙和一字翼墙,如采用其它形式时需要另行设计。 2)单孔箱涵按箱形框架计算内力,按承载能力极限状态和正常使用极限状态分别进行计算和验算。顶板、底板和侧墙均按偏心受压构件配筋。配筋除满足受力要求外,还需满足裂缝要求和规范规定的最小配筋率。 ...... 适用条件: 1、箱涵主要适用于软土地基、经处理后承载力仍偏低的特殊地基及受路面标高、洞口两端连接线标高限制导致建筑高度受限的通道涵。 2、涵洞洞口处的路基边坡应与涵洞所在路段路基边坡保持一致,本图提供了八字翼墙按1:1.5边坡进行设计的尺寸,如边坡坡率为其它值时需要另行设计。 3、当涵洞纵坡>5%时,按陡坡涵设计,应充分利用地形和地质条件,做到经济合理,并注意结构的稳定性。进出水口设置消能措施,如跌水井、急流槽等形式,应结合具体工程需要补充设计。 4、汽车荷载为公路-Ⅱ级时可参照使用。 5、本图册适用于涵顶填土高度0.5~6m的箱涵设计。 6、本图册箱涵适用于3种型式:通道箱涵、过水箱涵、过人兼过水箱涵。 ...... 共150张,包含CAD设计图,设计说明书,大量表格。

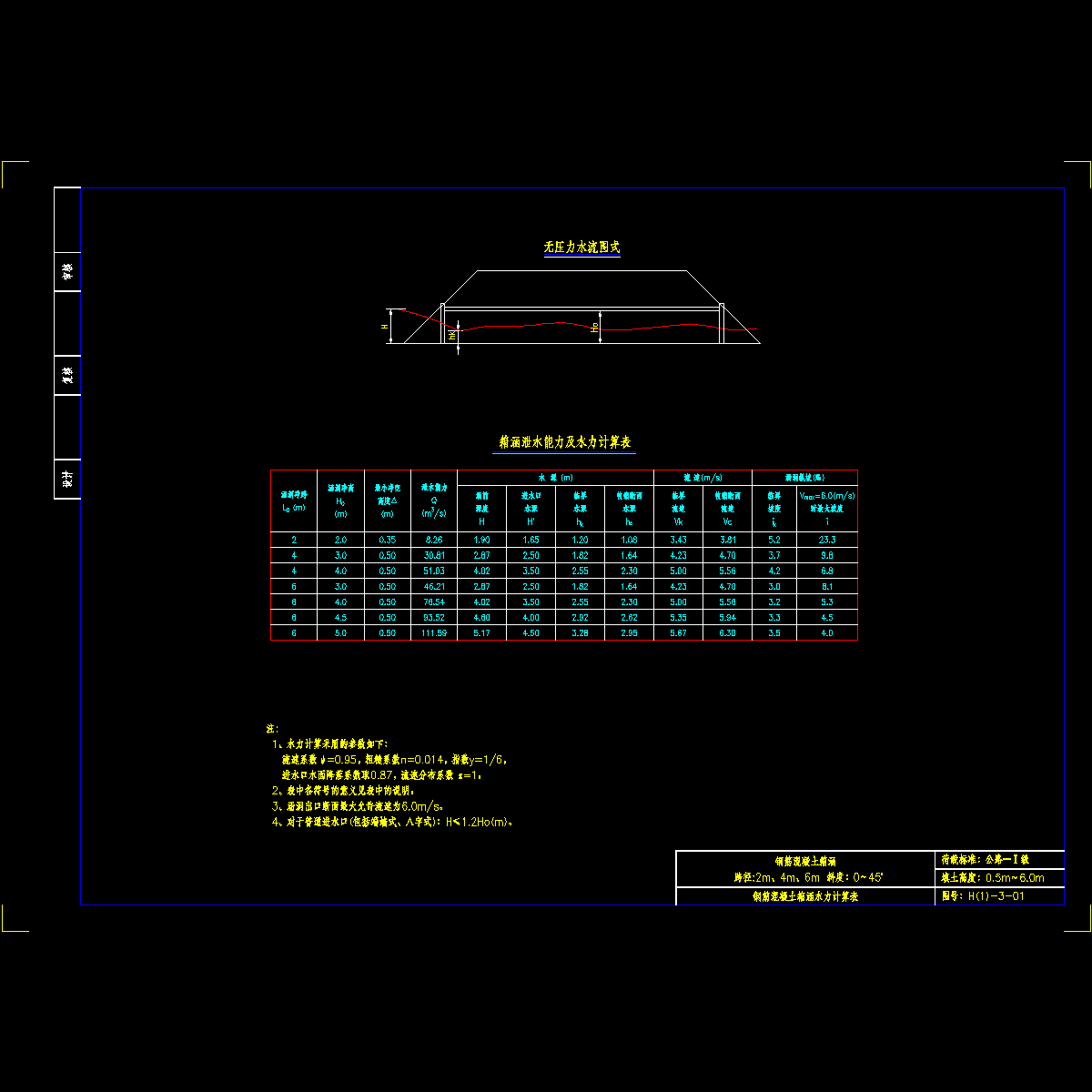

h(1)-3-01钢筋混凝土箱涵水力计算表.dwg

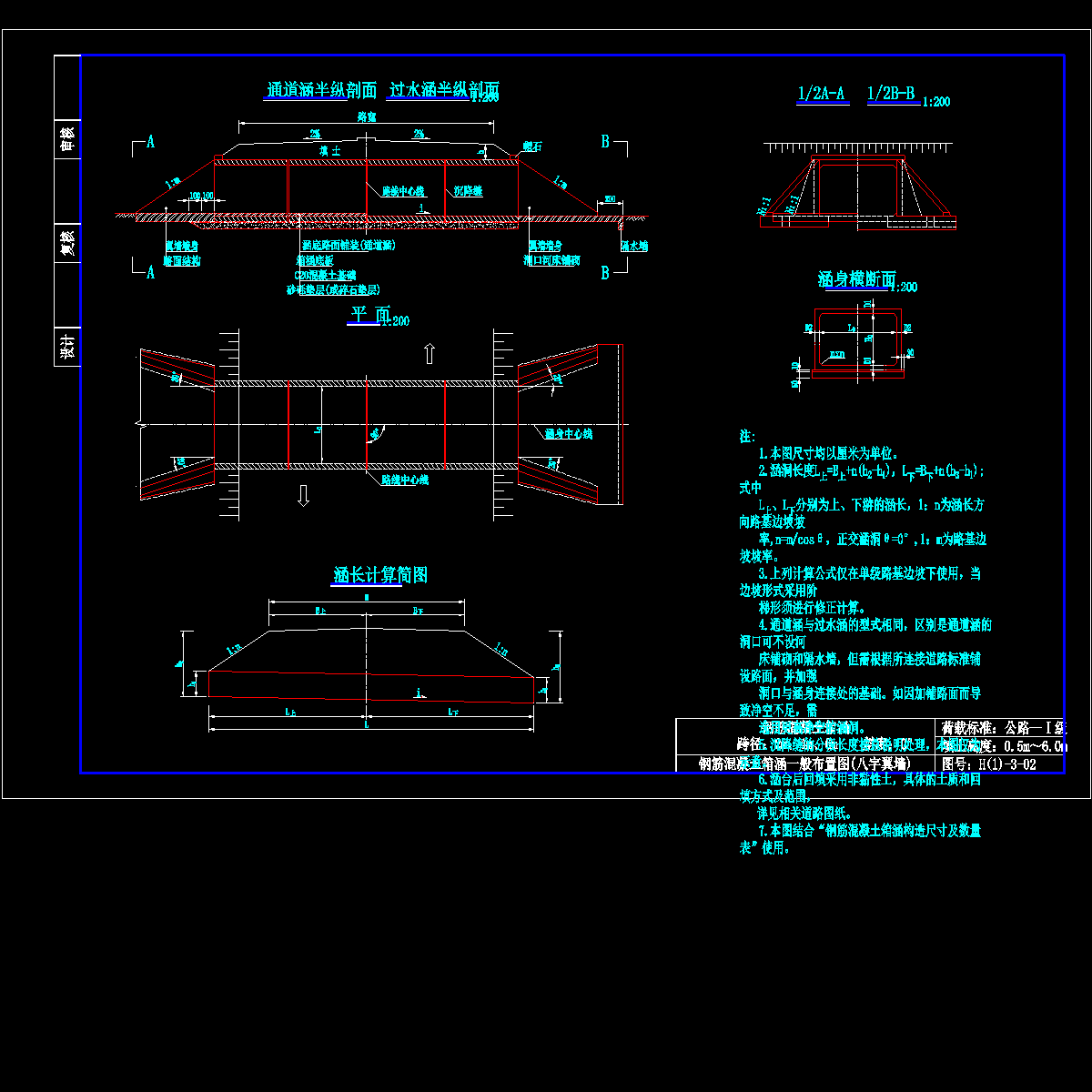

h(1)-3-02钢筋混凝土箱涵一般布置图(八字翼墙)(0°).dwg

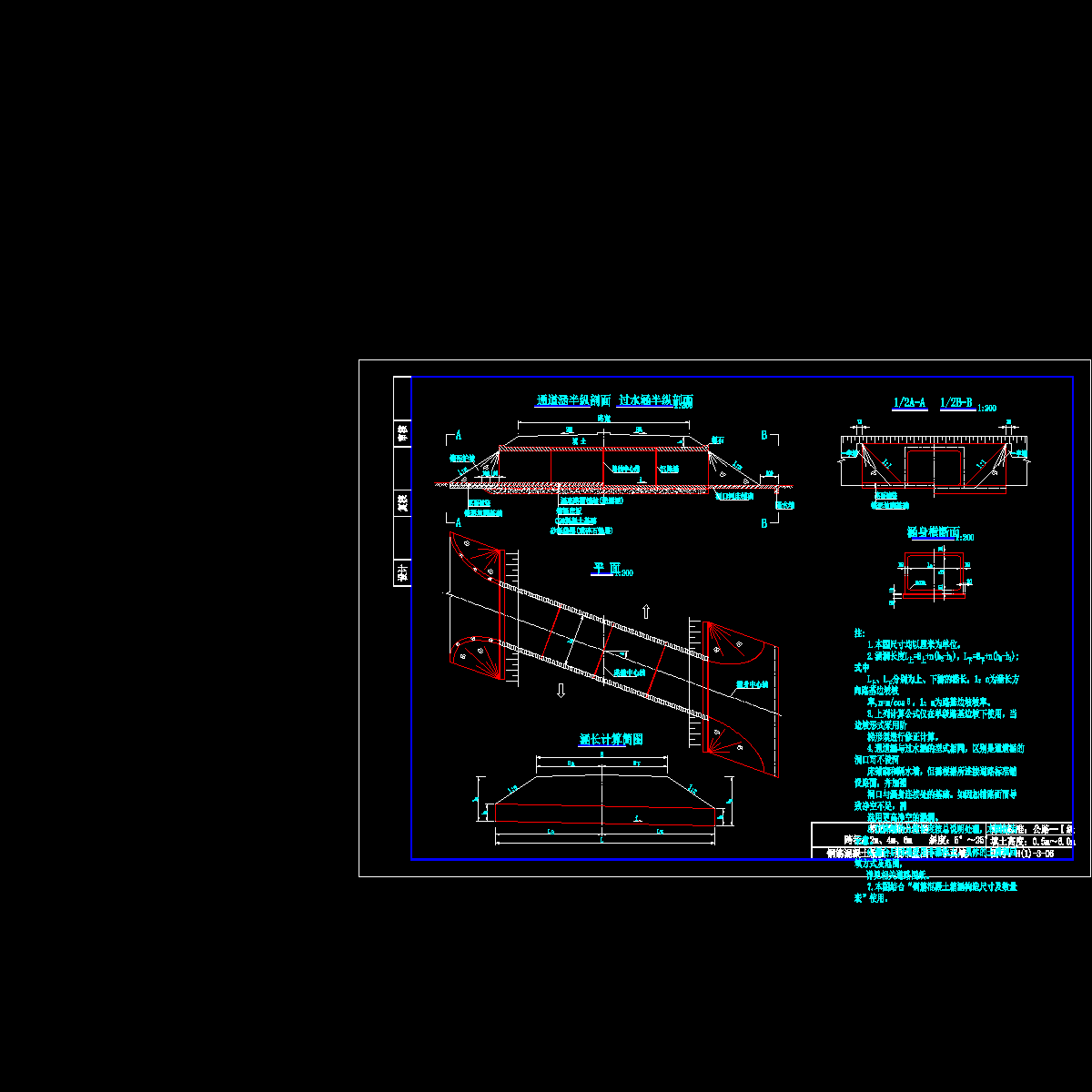

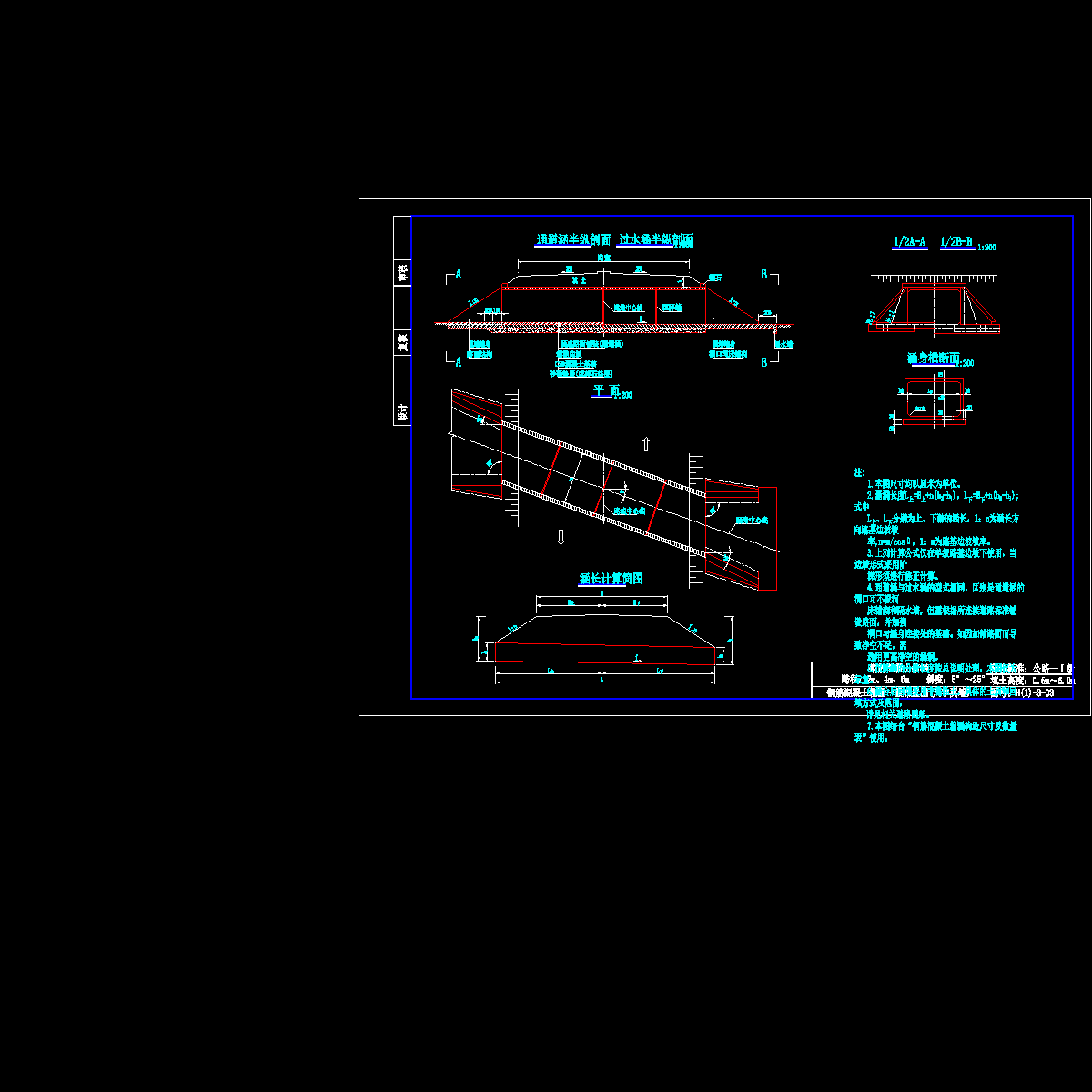

h(1)-3-03钢筋混凝土箱涵一般布置图(八字翼墙)(5°~25°).dwg

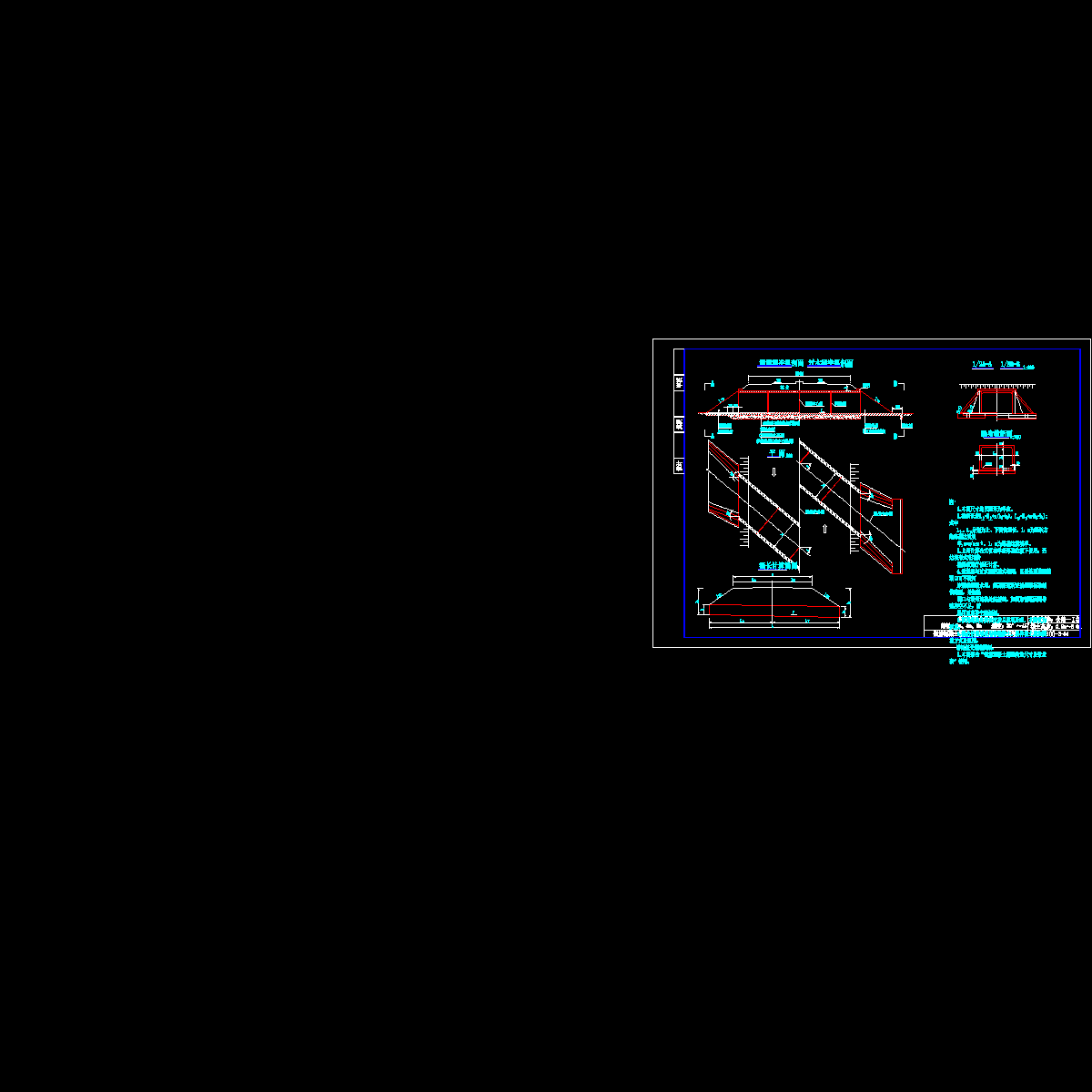

h(1)-3-04钢筋混凝土箱涵一般布置图(八字翼墙)(30°~45°).dwg

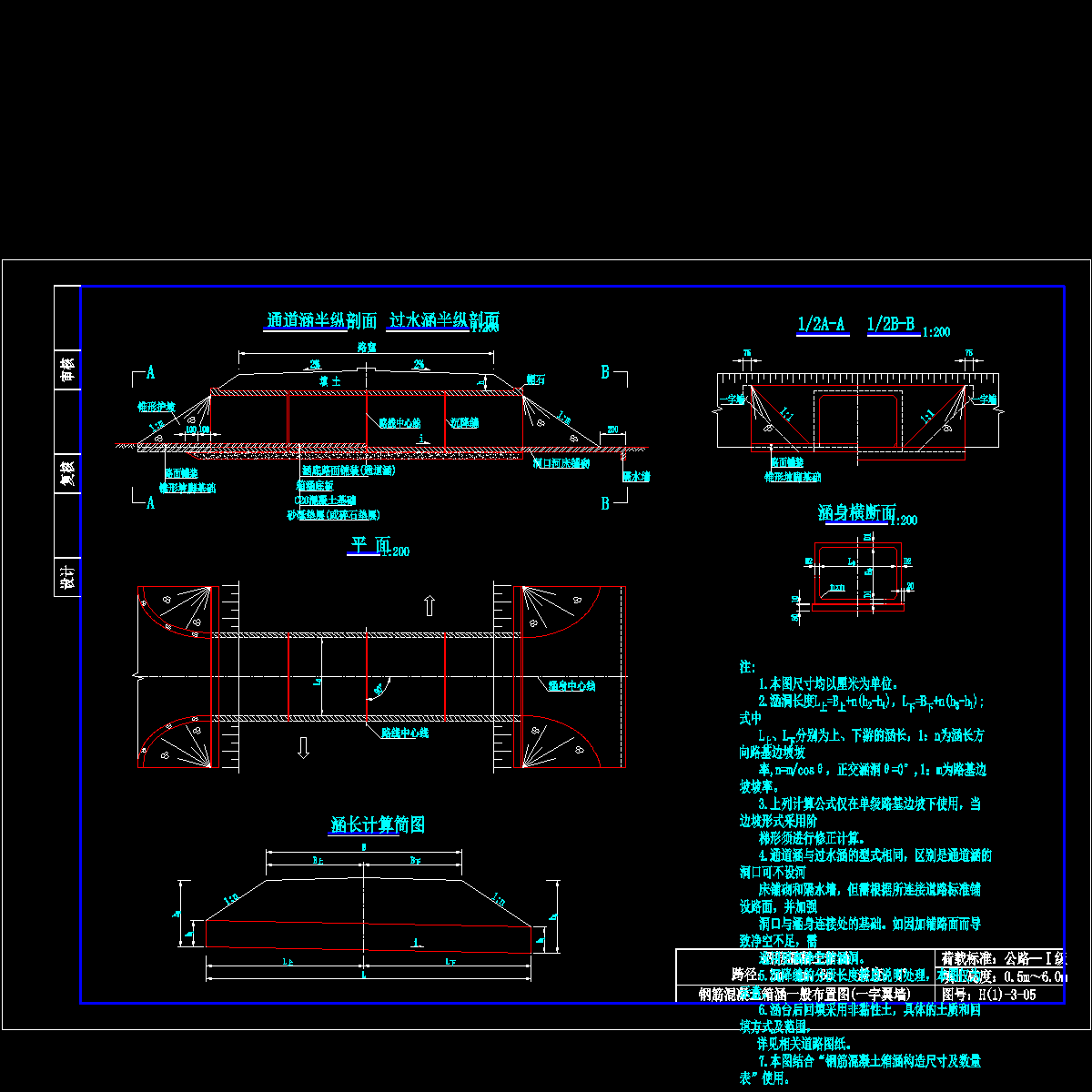

h(1)-3-05钢筋混凝土箱涵一般布置图(一字翼墙)(0°).dwg
h(1)-3-06钢筋混凝土箱涵一般布置图(一字翼墙)(5°~25°).dwg
h(1)-3-08箱涵涵身钢筋构造图.dwg
h(1)-3-09箱涵涵身钢筋构造图.dwg
h(1)-3-10箱涵涵身钢筋构造图.dwg 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
|
