钢筋混凝土框架箱涵施工方案

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 1 编制依据 - 1 -
• 2 适用范围 - 1 -
• 3 项目概要及主要工程数量 - 1 -
• 3.1 项目概要 - 1 -
• 3.2 主要工程结构和工程数量 - 3 -
• 4 施工方案 - 3 -
• 4.1 钢筋混凝土框架箱涵施工流程 - 3 -
• 4.2 施工准备 - 4 -
• 4.3 基础施工 - 4 -
• 4.4 钢筋制作及绑扎 - 4 -
• 4.5 框架内支架搭设 - 4 -
• 4.6 模板工程 - 5 -
• 4.7 沉降缝设置 - 6 -
• 4.8 混凝土施工 - 6 -
• 4.9 混凝土养护 - 7 -
• 4.10 混凝土拆模 - 7 -
• 4.11 防水层、保护层施工 - 7 -
• 5 工期计划及进度安排 - 7 -
• 6 主要施工机械设备配备、人员配备。 - 8 -
• 6.1 设备配备表 - 8 -
• 6.2 主要劳动力配备表 - 8 -
• 7 施工保证 - 8 -
• 7.1 严格施工技术管理制度 - 8 -
• 7.2 控制和防止 质量通病 的措施 - 9 -
• 7.3 雨季施工工期保证措施 - 9 -
• 8 文明施工、环保施工 - 9 -
• 8.1 文明施工 - 9 -
• 8.2 环保施工 - 10 -

附件详情

合肥铁路枢纽XX工程以及动车运用所、动车车走行线上所有钢筋混凝土框架箱涵施工。
基底排水,基底承载力的确认，基底换填夯实，涵洞与路基填土结合部等是本涵洞工程的重点。
本方案以G1DK1+470.00 1-3.0×3.0m钢筋混凝土框架箱涵为例进行编制。
该框架设计为排洪涵，涵身净高3.0m，净宽3.0m，长160.55横延米，共30节。涵底土质为黏土σ0=220kpa，基础为换填砂夹碎石垫层，墙身等采用C35混凝土。
......
模板工程
根据框架涵建筑设计结构形式，内外载面积大，拟采用高压竹胶板，利用对拉螺杆坚固，螺杆外套硬质塑料管，内外模板间布置混凝土内撑以保证侧墙厚度的准确。
模板安装时，必须严格控制接缝宽度，同时保证模板具有足够的强度、刚度和稳定性，以保证混凝土浇注作业时模板不变形。考虑框架跨度，顶板立模时，预留2-3cm的上拱度。
模板加固横、纵向采用10×10cm方木作为背肋，加固拉杆采用φ12圆钢，拉杆间距纵向为80cm，竖向层间距为60cm。
我们拟安排涵洞的总工期为120天，5月8日开工，9月5日完工。

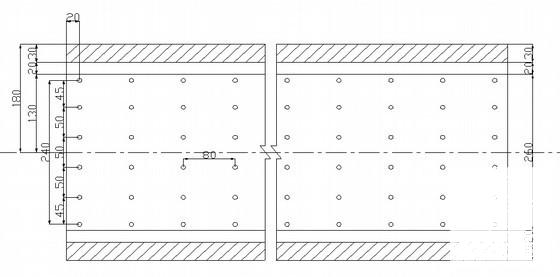

第 1 张图

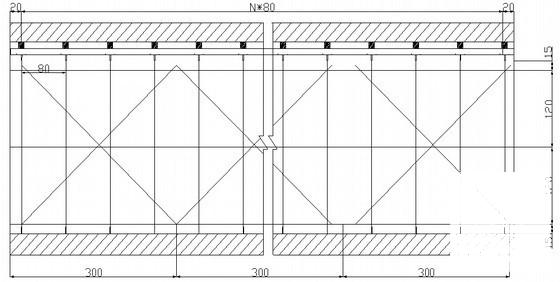

第 2 张图

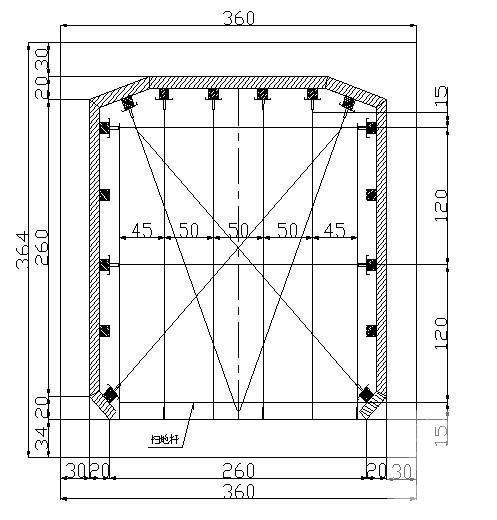

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
