一级公路钢筋混凝土箱涵及圆管涵施工CAD图纸设计(38张)

[复制链接]

0

主题

0

帖子

553

积分

超级版主

Rank: 8Rank: 8

积分
553
发表于 2021-3-22 20:39:28 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 位置:江苏
  • 编制时间:近代

附件详情

  • 设计说明
  • 1. 1-8×5m箱涵
  • (1)箱涵工程数量表
  • (2)平面图
  • (3)总体布置图
  • (4)箱体钢筋构造图
  • (5)翼墙钢筋构造图
  • 2. 1-8×4m箱涵
  • (1)箱涵工程数量表
  • (2)平面图
  • (3)总体布置图
  • (4)箱体钢筋构造图
  • (5)翼墙钢筋构造图
  • (5)牛腿钢筋构造图
  • 3. 1-8×5m箱涵
  • (1)箱涵工程数量表
  • (2)平面图
  • (3)总体布置图
  • (4)箱体钢筋构造图
  • (5)翼墙钢筋构造图
  • 4. 1-6×3.6m箱涵
  • (1)箱涵工程数量表
  • (2)平面图
  • (2)总体布置图
  • (3)箱体钢筋构造图
  • (4)翼墙钢筋构造图
  • 5. 1-8×4m箱涵
  • (1)箱涵工程数量表
  • (2)平面图
  • (3)总体布置图
  • (4)箱体钢筋构造图
  • (5)翼墙钢筋构造图
  • 6.圆管涵
  • (1)圆管涵一览表
  • (2)圆管涵工程数量表
  • (3)圆管涵布置图
  • (4)φ1.5m圆管涵2m正管节钢筋构造图
  • (5)φ1.5m圆管涵1m正管节钢筋构造图

附件详情

该项目段共设置5道箱涵和5道圆管涵,箱涵分别为1-8×5m箱涵,1-8×4m箱涵,1-8×5m箱涵,1-6×3.6m箱涵,1-8×4m箱涵。
……
设计标准:
1.设计荷载:公路-I级。
2.耐久性要求:按Ⅱ类环境控制
结构混凝土耐久性的基本要求:最大水灰比0.50,最小水泥用量300kg/m3,最低混凝土强度等级C30,最大氯离子含量(%)0.15,最大碱含量(kg/m3)3.0。对于预应力混凝土构件中最大氯离子含量为0.06%,最小水泥用量为350(kg/m3),最低混凝土强度等级为C40。
3.抗震设防烈度:地震动峰值加速度为0.1g。
4.设计洪水频率:1/100 。
5.设计基准期 :100年。
……
设计要点:
(1)箱涵施工采用就地浇筑工艺,全箱分两次浇筑,第一次浇筑至底板以上30cm,待混凝土强度达到设计标号的90%后继续进行第二次剩余部分浇筑,两次浇筑应保证有良好的结合面。各类钢筋搭接应严格按图纸要求进行。
(2) 挡墙及箱身两侧墙背后填土,应在箱身混凝土强度达到100%设计强度时方可进行。要求分层对称夯实,每一压实层的松铺厚度不超过20cm。每层压实度不小于95%。在夯实质量不易保证的范围内,宜填筑砂砾、碎石等材料。
(3)每座箱涵在涵节间设置变形缝(连同基础),同时应按图纸中所示处理方法做好防水措施。
……
共38张,编制于近代年。

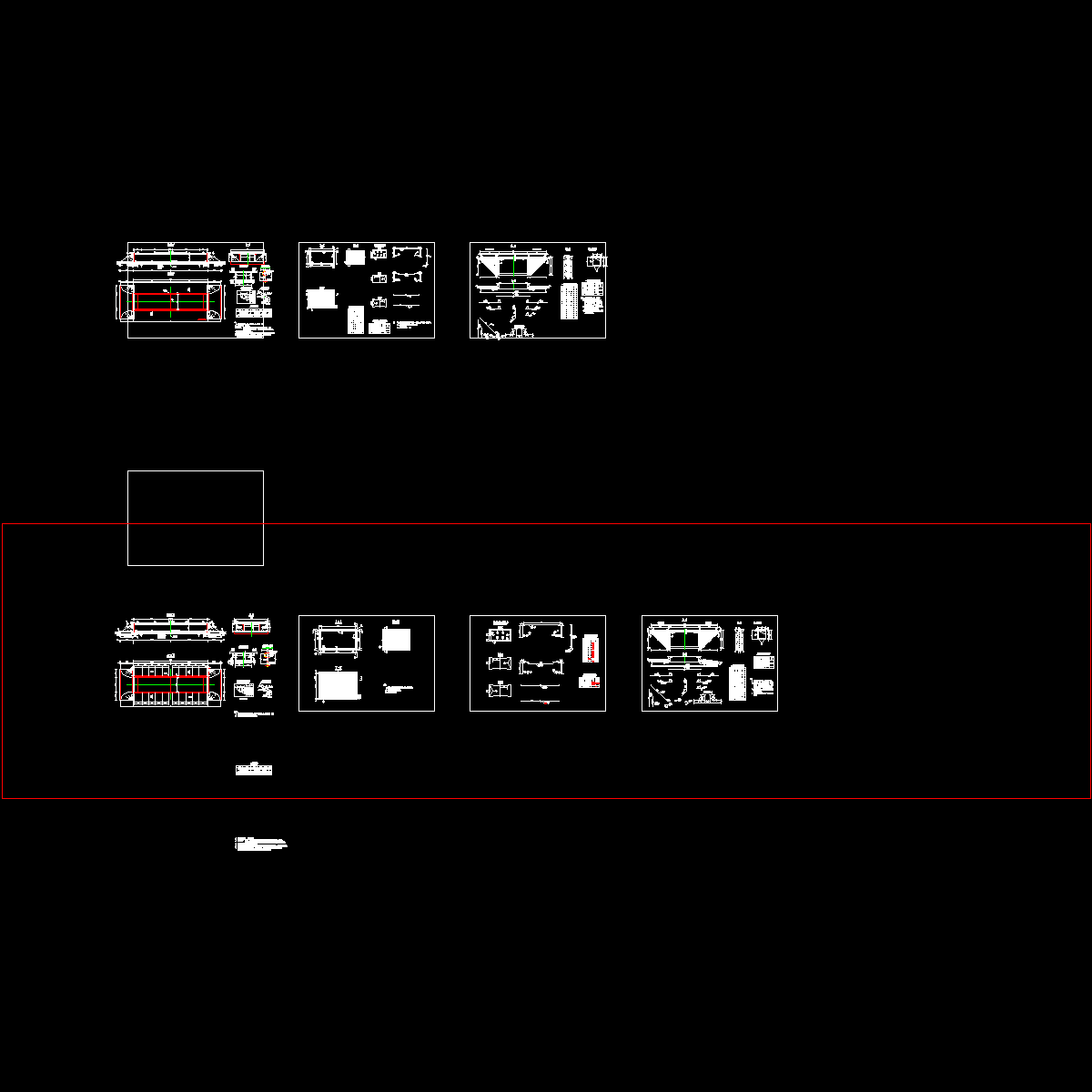

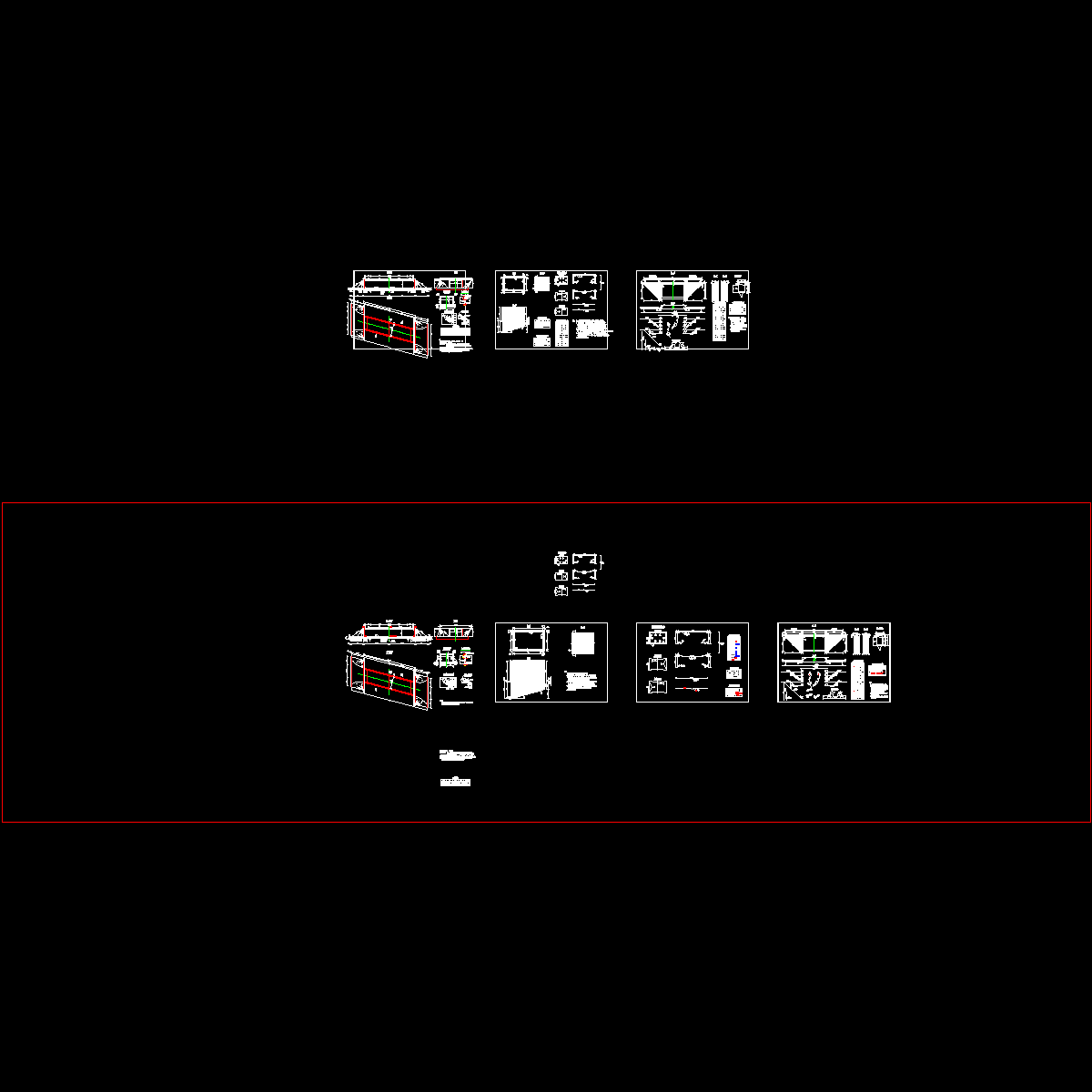

墙体钢筋布置图

墙体钢筋布置图

涵洞总体图

φ1.5圆管涵钢筋布置图

翼墙钢筋布置图

sⅣ-4-4  箱体钢筋布置图_2.dwg
sⅣ-4-4 箱体钢筋布置图_2.dwg
sⅣ-4-5  翼墙钢筋布置图.dwg
sⅣ-4-5 翼墙钢筋布置图.dwg
sⅣ-5  翼墙钢筋布置图.dwg
sⅣ-5 翼墙钢筋布置图.dwg
sⅣ-5-3   总体布置图.dwg
sⅣ-5-3 总体布置图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11eww1d20w1c000e1w.rar

11.85 MB

售价: 100 积分    赚积分
