[CAD]双孔8x3.3米钢筋混凝土箱涵设计套图纸（一级公路）.dwg

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

技术指标： 　　 (1) 安全等级：一级。 　　 (2) 设计荷载：汽车荷载：城市-A级;人群-3.4KPa。 　　 (3) 顶底面控制：底板顶按0.50m控制，顶板底按3.80m控制。 (4) 涵内净空：净宽双孔2x8米，净高3.3米。 　　 (5) 涵顶铺装厚度：1米覆土加钢筋砼结构层,路面结构层与道路结构层一致按砼路面考虑。...... 共19张CAD设计图。

0目录.dwg

1.施工图说明1.dwg

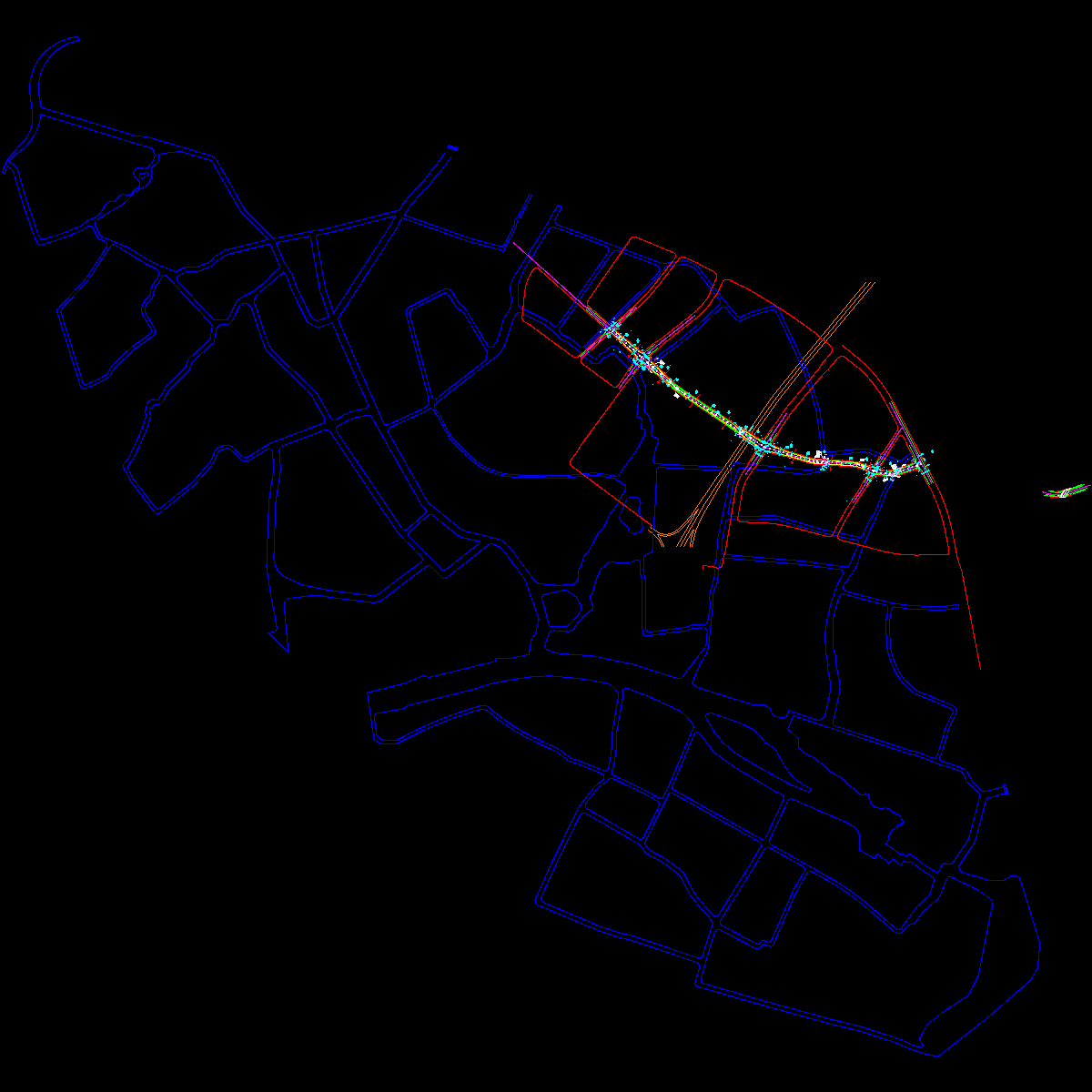

2.桥位图.dwg

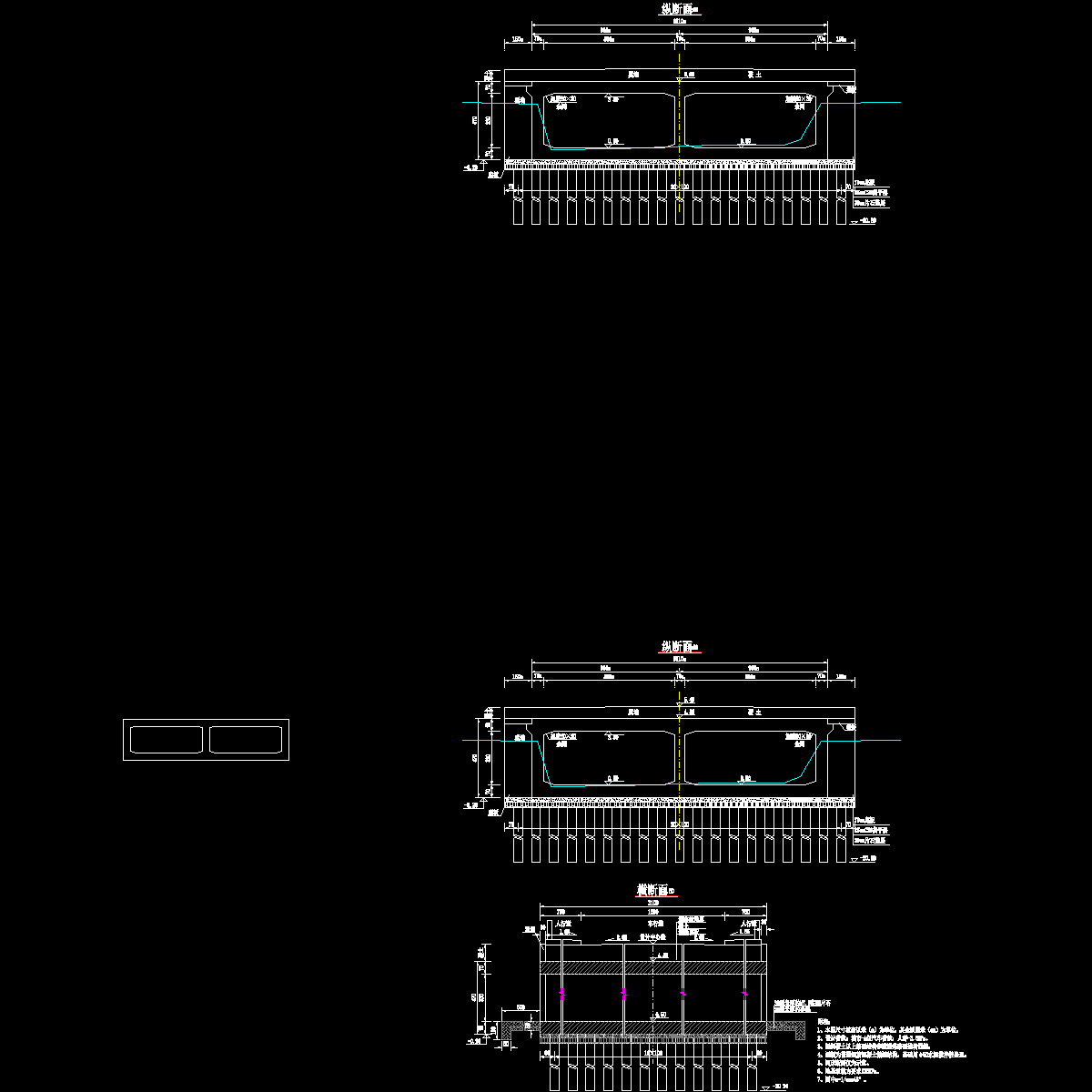

3.箱涵布置图.dwg

4.箱涵平面图.dwg

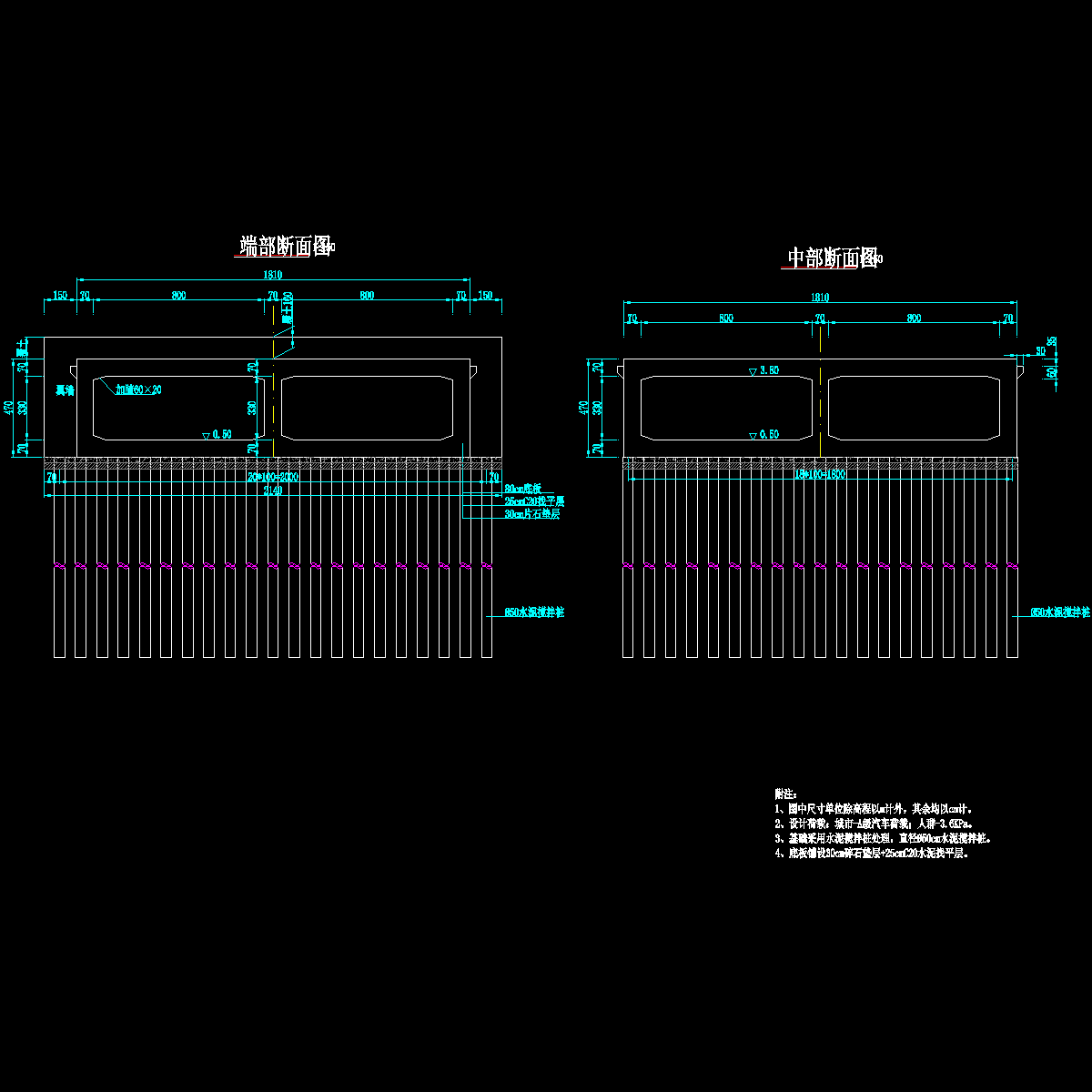

5.箱涵断面.dwg

6.钢筋图.dwg

6.钢筋图加强图.dwg

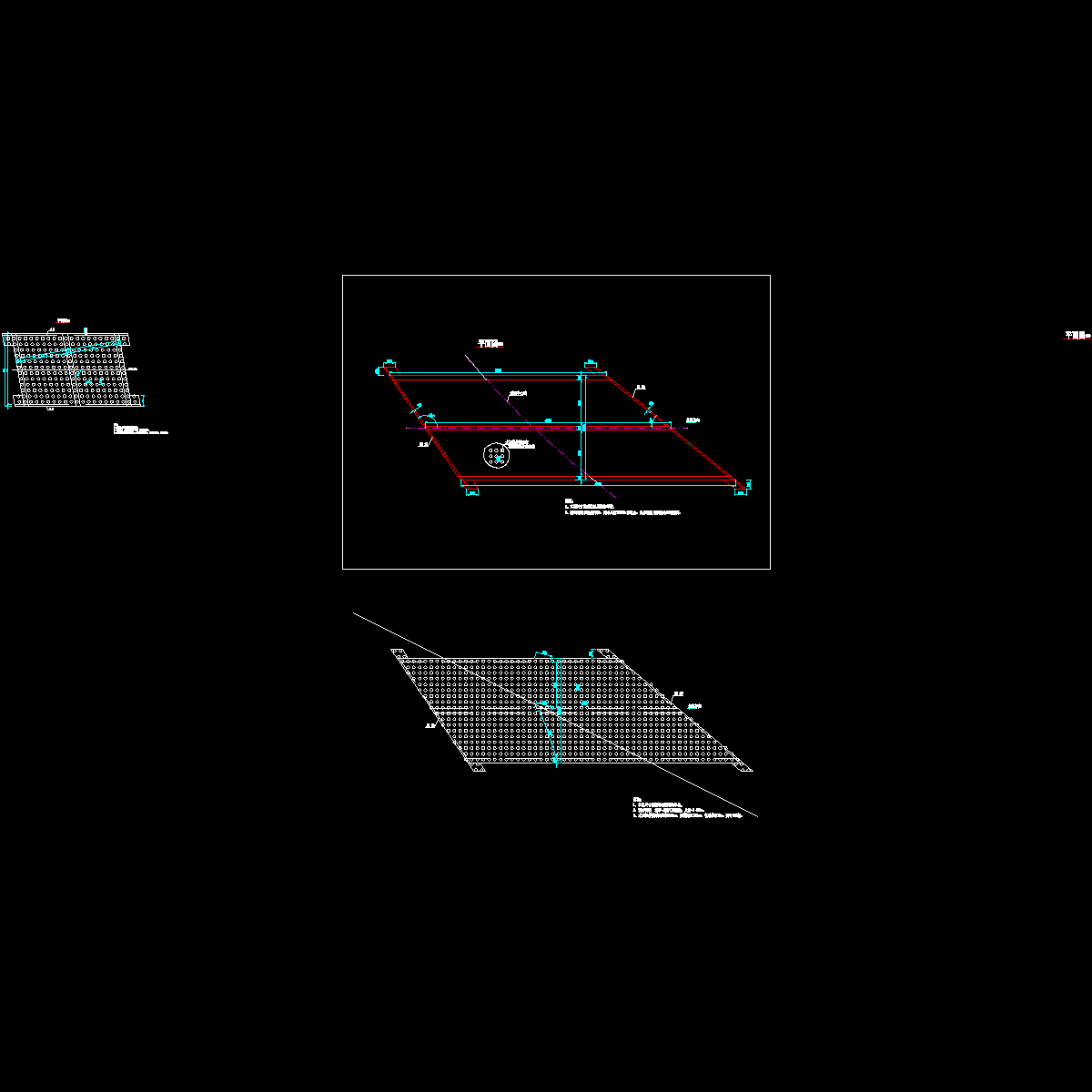

7.桥台搭板钢筋构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
