双孔8x3.3米钢筋混凝土箱涵设计全套cad图纸

附件详情

技术指标： (1) 安全等级：一级。 (2) 设计荷载：汽车荷载：城市-A级;人群-3.4KPa。 (3) 顶底面控制：底板顶按0.50m控制，顶板底按3.80m控制。 (4) 涵内净空：净宽双孔2x8米，净高3.3米。
(5) 涵顶铺装厚度：1米覆土加钢筋砼结构层,路面结构层与道路结构层一致按砼路面考虑。
......
结构设计：

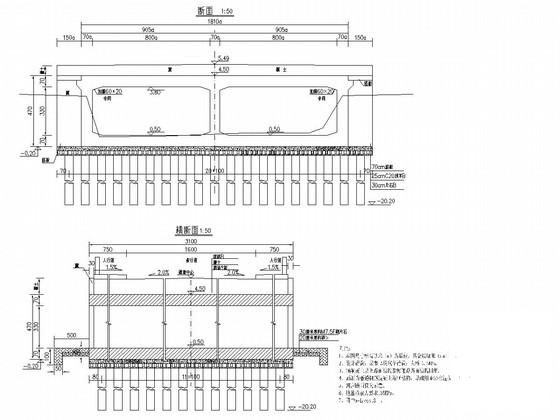

1、箱涵洞身及翼墙：
(1) 采用普通钢筋砼，箱涵顶、底板厚0.70米，侧腹板厚为0.70米，翼墙长1.5米，厚0.3米。
(2) 涵身均长42.5米(中心线)，箱涵采用整体现浇,洞身设一道沉降缝，设置止水带。
2、洞口：
(1) 洞口在5.0米范围内用30厘米厚的M7.5浆砌片石+20厘米厚的砂砾铺砌，并在其端部设置厚50厘米、高100厘米的M7.5浆砌片石隔水墙(也可根据实际施工条件选择采用)。
3、基础：
箱涵基础采用25厘米厚的C20混凝土+30厘米厚级配碎石垫层，采用50水泥搅拌桩基础，要求具有135KPa承载力。
......
，共19张CAD设计图。
