互通式立交箱梁施工方案（57页）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 项目所在地：重庆
• 施工组织设计 类型：实施
• 道路等级：快速路
• 主体工程内容：互通式立交
• 编制时间：近代

附件详情

工程描述：
xx互通式立交位于xx高速公路（主线）与xx高速公路（被交叉线）交叉处，是连接两条高速公路的枢纽立交位于xx区xx村x组，立交区范围内地形较为复杂，地形起伏较大，沟谷切割较深。
......
工程内容：
A匝道桩号为AK0+015～AK0+265；0号台到7号墩第一联现浇箱梁，C匝道桩号为CK0+728.62～CK0+978.62；20号墩到27号台第五联 现浇箱梁 ；共有钢筋1638T，C55砼5438m3。
......
承重少支架结构工程:
箱梁采用少支架浇注施工，在搭设前应在墩柱上上焊接牛腿。在每一跨的跨中用C25砼浇注一3m×1m×14.25m的基础，在此基础上焊接放置Φ800X8（Φ700×10）的钢管。在每根钢管上放置2根2I56工字钢，在工字钢上放置贝雷桁架。待固定桁架后，就可以在桁架上安置I25工字钢作为分配梁。在分配梁上安装底模板。
钢管桩与预埋件连接采用焊接，钢管桩四周加四块加劲三角钢板，增加钢管底部刚度。在钢管下部及顶部连接位置须加十字内撑，内撑长度为30cm，钢板采用1cm厚钢板。钢管桩接长采用剖口焊接，并在四周增加四块加劲钢板，每块钢板长40cm，宽20cm。所有焊缝的厚度不低于母材厚度。
......
，共57页。

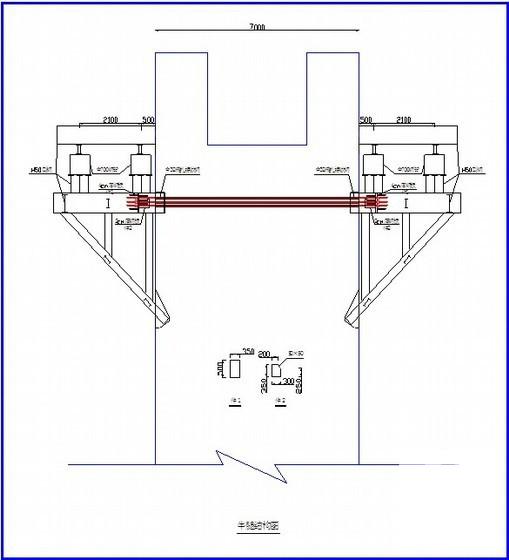

牛腿施工正面图

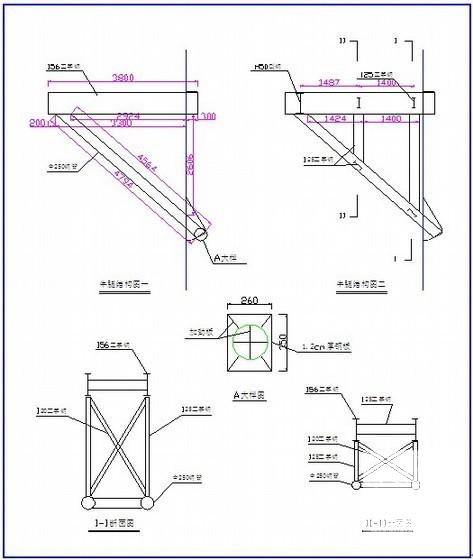

牛腿施工细部图

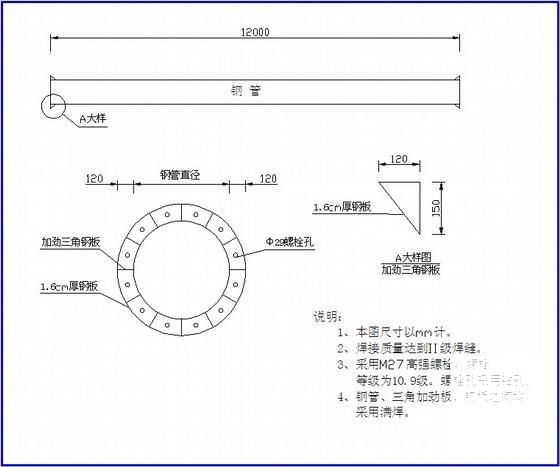

钢管法兰盘连接细部图

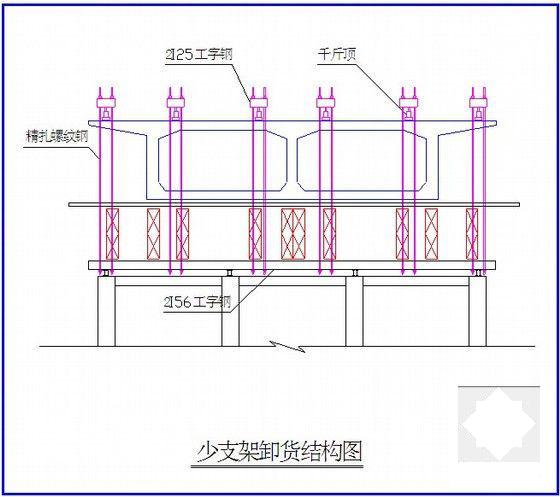

卸荷结构图

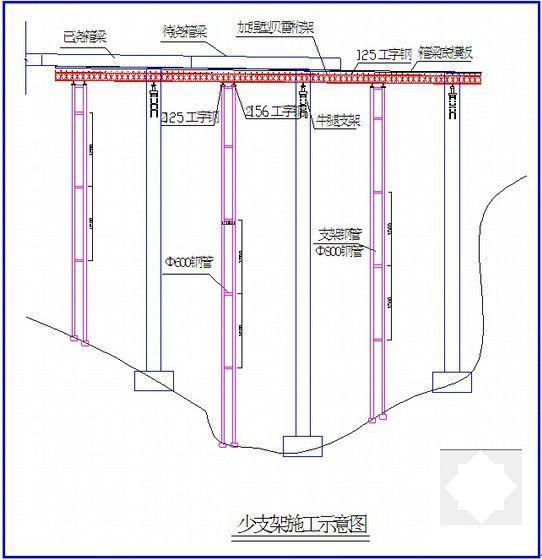

少支架钢管施工侧面图

内容一览

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
