互通立交桥梁工程承台施工方案(高架桥)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 1.概述
• 1.1编制依据
• 1.2工程简介
• 1.3主要工程数量
• 1.4工期和质量目标
• 2.施工 进度计划 及保障措施
• 2.1施工总体安排
• 2.2施工进度计划
• 2.3施工进度保障措施
• 3.设备、人员进场计划
• 4.承台施工方案
• 4.1跨河水中承台施工方案
• 4.1.1承台放样
• 4.1.2基坑开挖
• 4.1.3基坑围护
• 4.1.4破除桩头
• 4.1.5钢板桩施工
• 4.1.6承台施工
• 4.1.7垫层施工
• 4.1.8承台钢筋
• 4.1.9承台模板
• 4.1.10砼 施工工艺
• 4.1.8基坑回填
• 4.2其他承台施工方案
• 5.质量保证措施
• 6.安全生产技术措施
• 7.环境保护技术措施
• 8.文明施工措施

附件详情

本标段桥梁工程包括XX中路互通立交范围内的11条匝道桥及主线高架桥，下部结构承台共323个，高度有2.2m、2.5m二种，承台砼标号设计为C30，承台垫层设计为10cm厚C15砼。
其中主线桥承台建筑设计结构形式为矩形（10m×5.3m×2.2m）和六边形，共124个，SW匝道承台建筑设计结构形式为矩形（6m×4.6m×2.2m），共20个，WN匝道承台建筑设计结构形式为矩形（4.6m×4.6m×2.2m），共19个，P3、P4匝道承台建筑设计结构形式为矩形（4.6m×4.6m×2.2m），共17个，EN匝道承台建筑设计结构形式为六边形，共18个，NE匝道承台建筑设计结构形式为矩形，共18个，SE匝道承台建筑设计结构形式为矩形和六边形，共18个，ES匝道承台建筑设计结构形式为六边形，共24个，SE01匝道承台建筑设计结构形式为矩形（7.2m×4.6m×2.2m），共4个，XJN、XJS匝道承台建筑设计结构形式为矩形（4.6m×4.6m×2.2m），共61个。
......

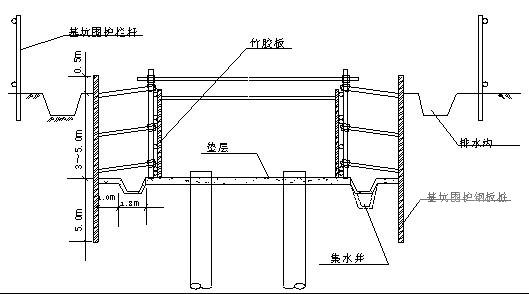

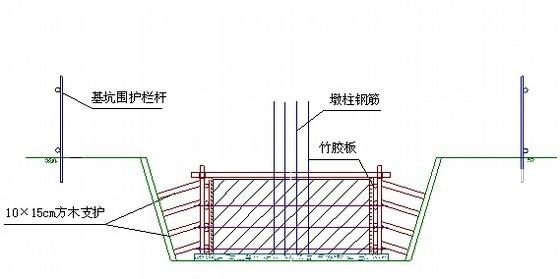

基坑采用挖掘机开挖，人工清理基底。跨越小涞港和新角浦河水中承台均采用钢板桩围护，其余旱桥基坑放坡开挖，所有基坑开挖时配足抽水设备，保证基坑内无积水。
......
垫层施工
基坑清除到位后，尽快进行垫层浇筑，以防基底暴露时间，封底砼标号为C15，厚度10cm。垫层施工时，在桩身四周采取隔离措施，确保桩身检测时的正确性。
承台钢筋
进场钢筋除检查外观质量外,还须按规定进行分批验收,并取样送试,检验合格后方可用于工程中。
凿桩完成，桩主筋纠正到位后,将垫层清扫干净，弹出控制线。按施工图要求将钢筋排列标记做好，以保证成型钢筋绑扎规则、美观。钢筋绑扎后对规格、数量、排距、尺寸、标高、绑扎方式、保护层厚度进行检查,确保符合规范要求。为防止踩压或浇筑压力使钢筋骨架变形，适当增加架立钢筋或型钢支架，大于φ25mm以上的钢筋采用搭接焊连接，焊接长度满足不小于35d的要求。

第 1 张图

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
