双向四车道市政道路CAD施工大样图设计(新旧路面搭接)(dwg)

[复制链接]

0

主题

0

帖子

954

积分

超级版主

Rank: 8Rank: 8

积分
954
发表于 2020-9-12 13:15:54 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 车道数:四车道
  • 位置:湖北
  • 编制时间:近代

附件详情

  • 位置图

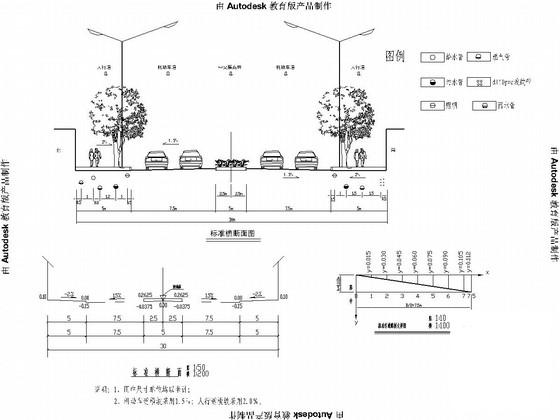

  • 道路横、纵断面图
  • 路面结构图及花坛缘石安装图
  • 路面结构图及人行道立缘石安装图
  • 新旧沥青路面基层搭接处理图
  • 土方总量计算表
  • 路基设计表
  • 逐桩坐标表
  • 占地面积表

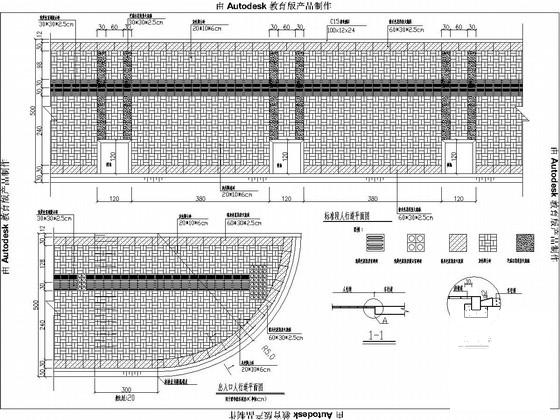

  • 出入口人行道平面图
  • 高出地面障碍物处触感块材平面布置

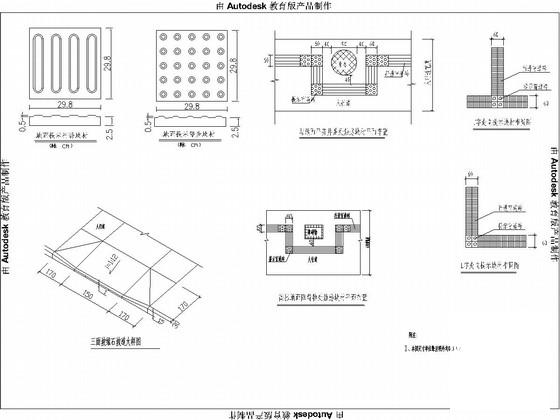

  • 三面坡缘石坡道大样图
  • 路面铺装图
  • 半填半挖路基典型横断面图
  • 挖方路基典型横断面图
  • 临时截(排)水沟大样图
  • 填方路基典型横断面图
  • 换土垫层处理软基横断面图
  • 换填处理设计图
  • 主要工程数量表

附件详情

机动车道横坡采用1.5%;人行道横坡采用2.0%。残疾人坡道一般采用三面坡形式,其中正面坡的侧石外露高度不得大于1cm。盲道设置必须通畅连续不得出现半截或断路现象。新旧道路搭接时,先将旧路边表面松土草皮清除,后将旧路基分层破除,挖成台阶型,台阶高度为一层填土的压实厚度,其高宽比为1:1.5,台阶底面应稍向内倾斜。对于所有路段,当路基模量达不到30MPa时,都必须采取换填土、增加砂砾垫层等措施增大压实功能,使路基模量不小于30MPa。15cm6%水泥稳定级配碎石上基层的7天无侧限抗压强度应大于4MPa15cm4%水泥稳定级配碎石底基层的7天无侧限抗压强度应大于2MPa。
路面结构:4cm厚细粒式SBS改性沥青混凝土(AC-13C)、喷洒型改性乳化沥青粘层油(PCR)0.3~0.5L/m2、6cm厚中粒式沥青混凝土(AC-20C)、机械喷洒道路用乳化沥青粘层油(PC-3)0.3~0.5L/m2、0.6cm乳化沥青稀浆封层、机械喷洒道路用乳化沥青透层油AL(M)-1,0.7~1.5L/m2、15cm厚6%水泥稳定级配碎石基层、15cm厚4%水泥稳定级配碎石基层、20cm厚级配碎石垫层、土路基压实,压实度≥95%,E0≥30MPa
……共计20张,

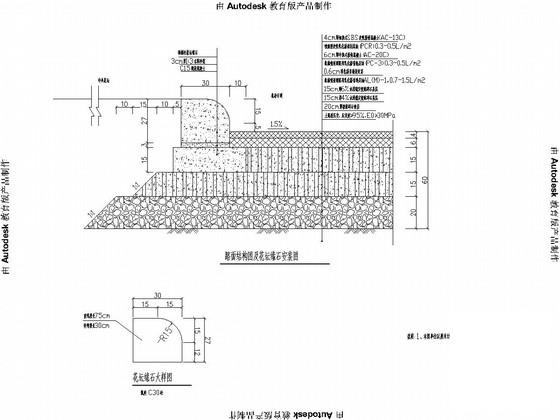

路面结构图及花坛缘石安装图

出入口人行道平面图

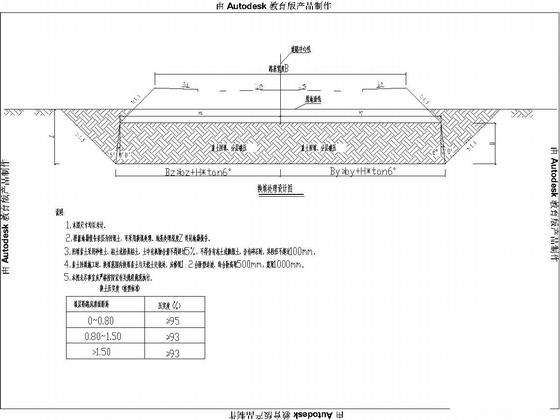

换填处理设计图

路面铺装图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
