双向8车道市政道路施工cad图纸,含交通组织与设施图

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 目录，设计说明 区域位置图、道路线位图 道路中线逐桩坐标表、平面图 道路纵断面图22、道路标准横断面 路面结构图4张、路面工程数量表 人行道板铺装图、道路无障碍设计图2 浆砌块石挡土墙构造图、挡图墙立面11张 砌石路基构造图 路基防护工程数量表3张 护栏设计图3张、护栏设置一览表 路口竖向设计图3张 交通组织与设施图18张 道路主要工程数量表 道路土方横断面图及道路土方数量表30张

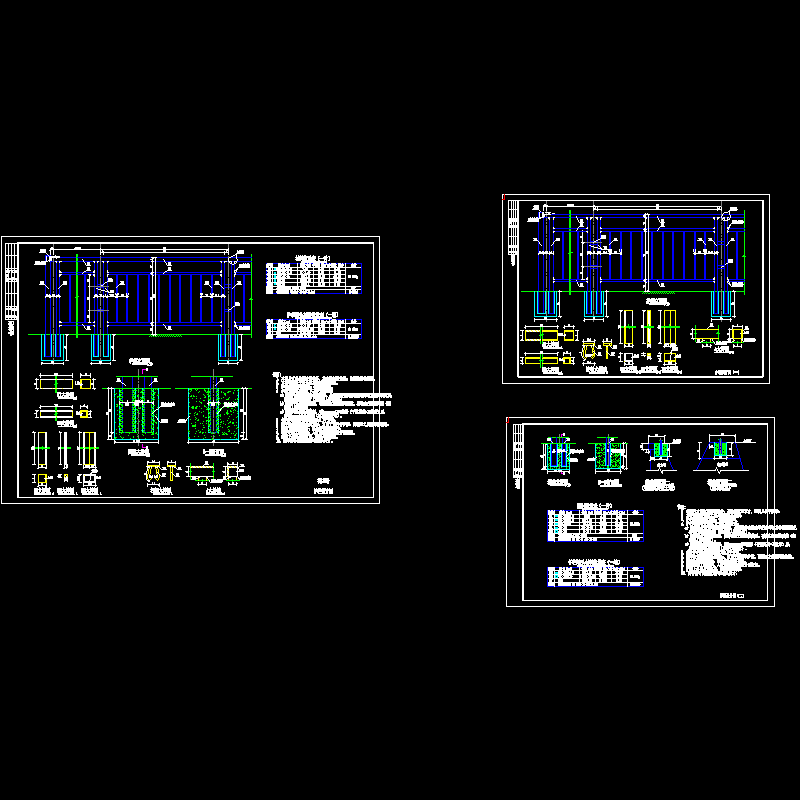

91-92-护栏设计图一、二.dwg

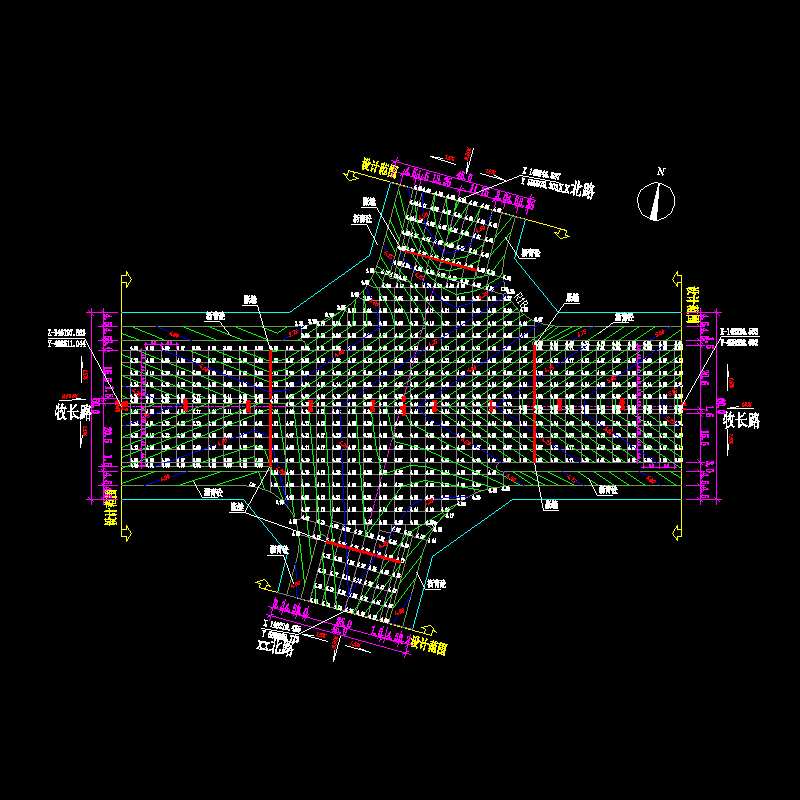

94 xx北路路口竖向设计图.dwg

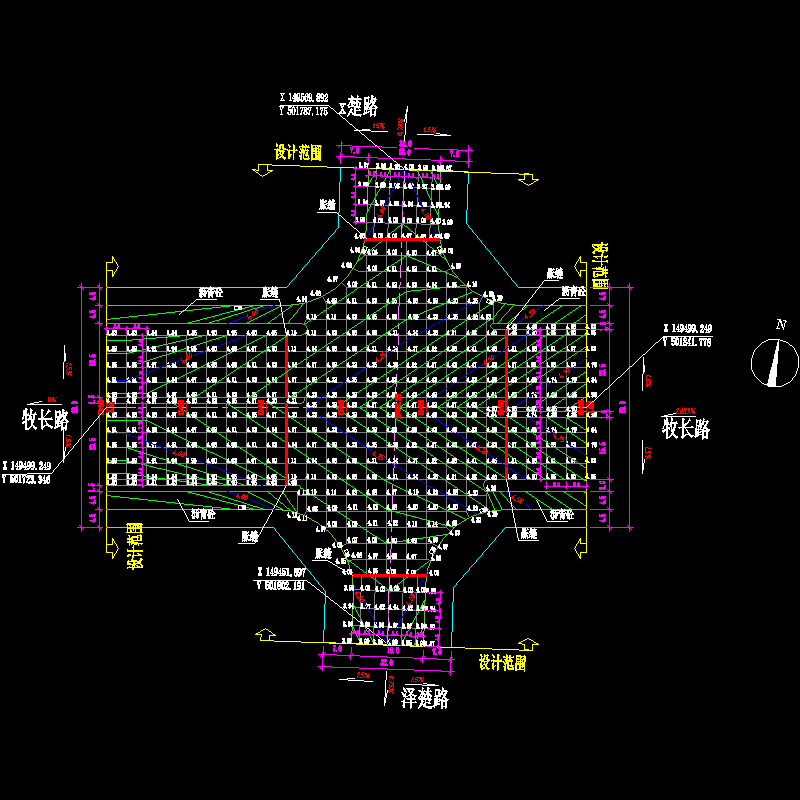

95-x楚路路口竖向设计图.dwg

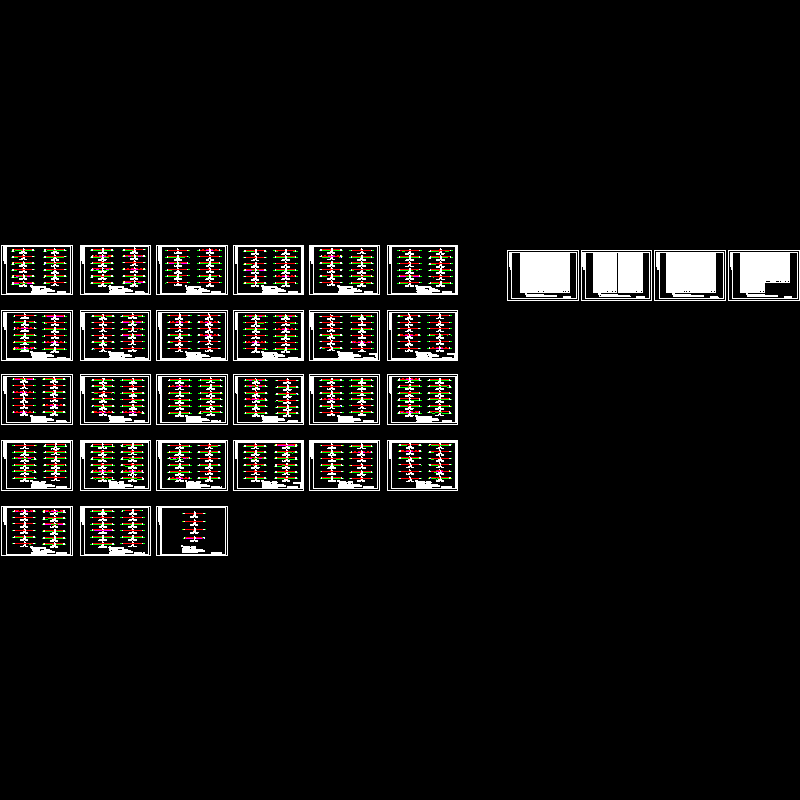

97-127-道路土方横断面图及道路土方数量表.dwg

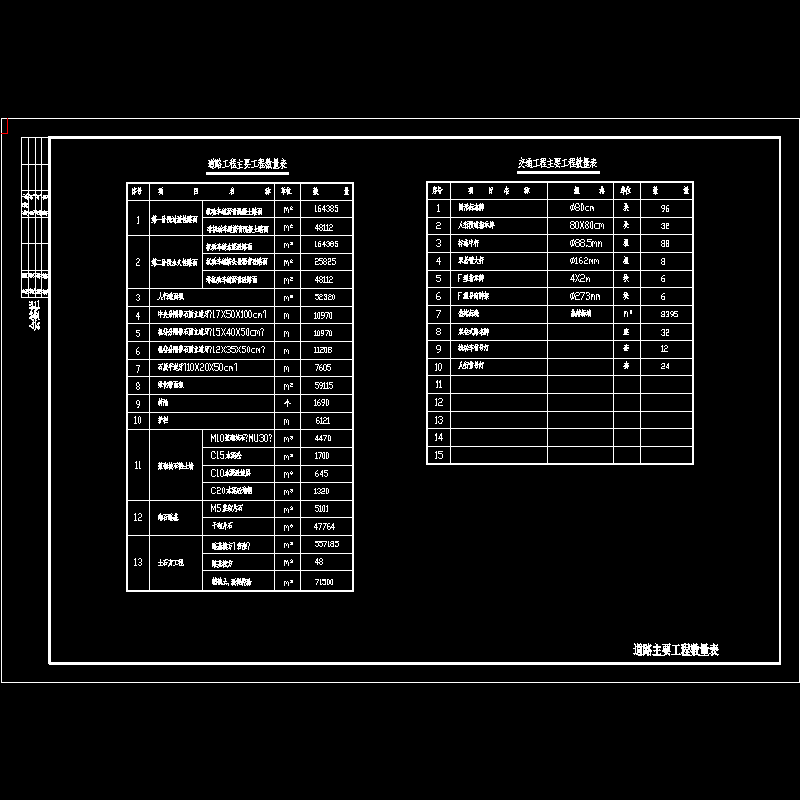

147-道路主要工程数量表.dwg

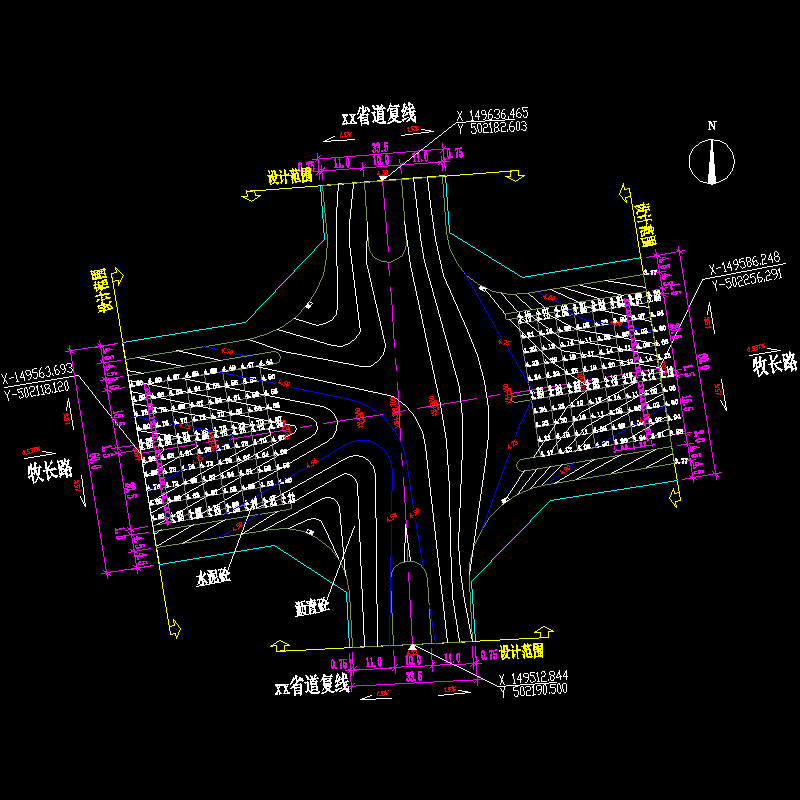

dl-96 xx省道路口竖向设计图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
