双向8车道市政道路施工CAD图纸（浆砌块石挡土墙）

资料简介
赚取积分

公路等级：一级
车道数：八车道
干线：是
位置：浙江
编制时间：近代

附件详情

目录，设计说明
区域位置图、道路线位图
道路中线逐桩坐标表、平面图
道路纵断面图22、道路标准横断面
路面结构图4张、路面工程数量表
人行道板铺装图、道路无障碍设计图2
浆砌块石挡土墙构造图、挡图墙立面11张
砌石路基构造图
路基防护工程数量表3张
护栏设计图3张、护栏设置一览表
路口竖向设计图3张
交通组织与设施图18张
道路主要工程数量表
道路土方横断面图及道路土方数量表30张

附件详情

路线全长为6.36Km
道路等级：城市Ⅰ级主干路（道路红线宽60m，双向8车道），行车速度：60Km／h，最小平曲线半径：R＝1500m；最大纵坡：1.053；最小纵坡：0.000%；最小坡长：171m；最小竖曲线半径：R{凸}＝4000m，R{凹}＝4000m；道路建筑限界：机动车道最小净高为5.5m，非机动车道、人行道最小净高为2.5m；路面结构标准轴载：BZZ－100；路面结构设计年限：水泥混凝土路面为30年，沥青混凝土路面为15年；抗震等级：按Ⅶ度设防。道路沿线共与8条规划道路相交。
……共计147张，设计于

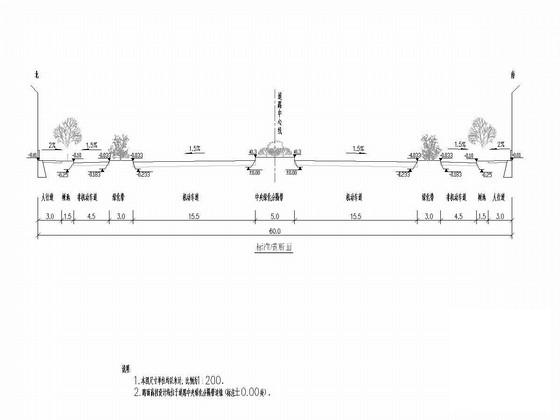

道路标准横断面

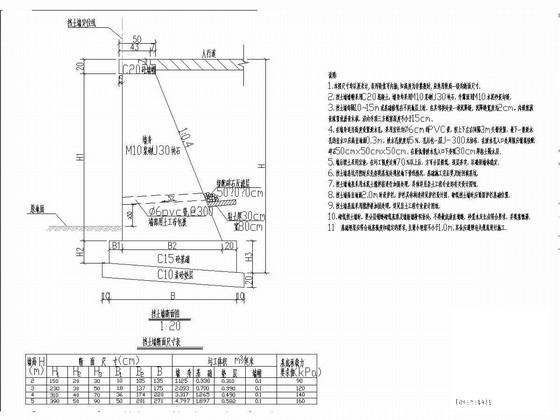

浆砌块石挡土墙构造图

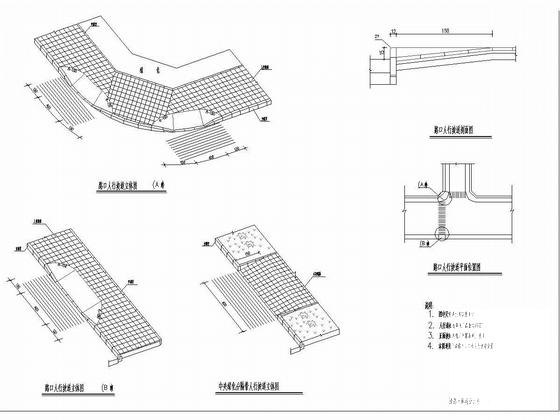

道路无障碍设计图

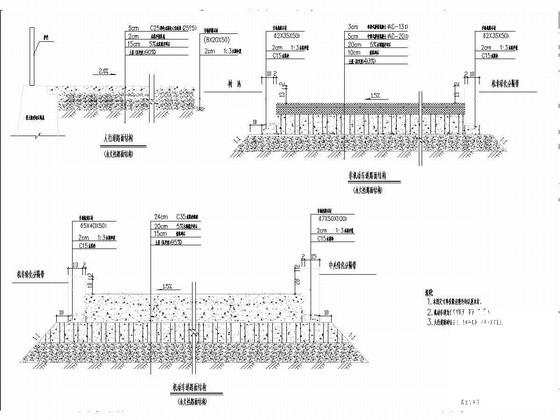

路面结构图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
