双向两车道水泥砼农村公路工程施工图纸cad平面图

ggtt123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 公路等级：四级
• 车道数：二车道
• 设计时速：20
• 干线：否
• 位置：重庆
• 附属：中小桥涵

该附件为： 双向两车道水泥砼农村公路工程施工图2020 ，格式为DWG XLS,包含：道路工程施工图 施工图 设计说明 工程量清单表。

一、项目概要:

1. 本项目全长107.059米，其中桥梁长69.8米、路基长度37.259米。路基挖土方58立方米、挖石方44立方米；水泥混凝土路面262.2平方米（不包含桥梁、交叉部分）；排水工程12.6立方米；新建桥梁1座。
2. 本项目路幅划分按农村公路通常做法执行，具体为：0.25m（硬路肩） 3m(行车道) 3m(行车道) 0.25（硬路肩）=6.5m

二、编制依据：

1. 《公路工程技术标准》JTG B01—近代
2. 《公路勘测规范》JTG C10—近代
3. 《公路路线设计规范》JTG D20-2017
4. 《公路路基设计规范》JTG D30-近代
5. 《公路水泥混凝土路面设计规范》JTG D40-近代
6. 《公路桥涵设计通用规范》JTG D60-近代
7. 《公路桥涵地基与基础设计规范》JTG D63-近代
8. 《公路交通安全设施设计规范》JTG D81-2017

三、相关图片：

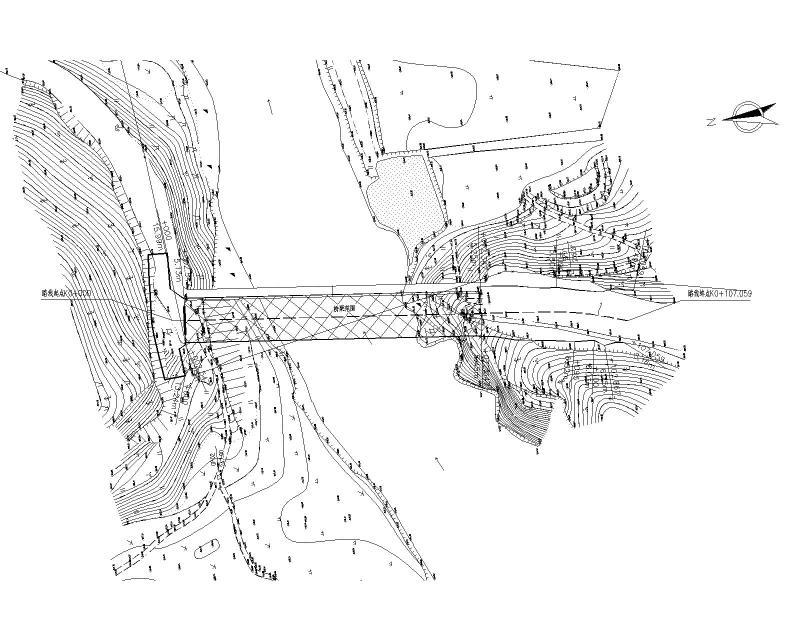

公路用地平面图

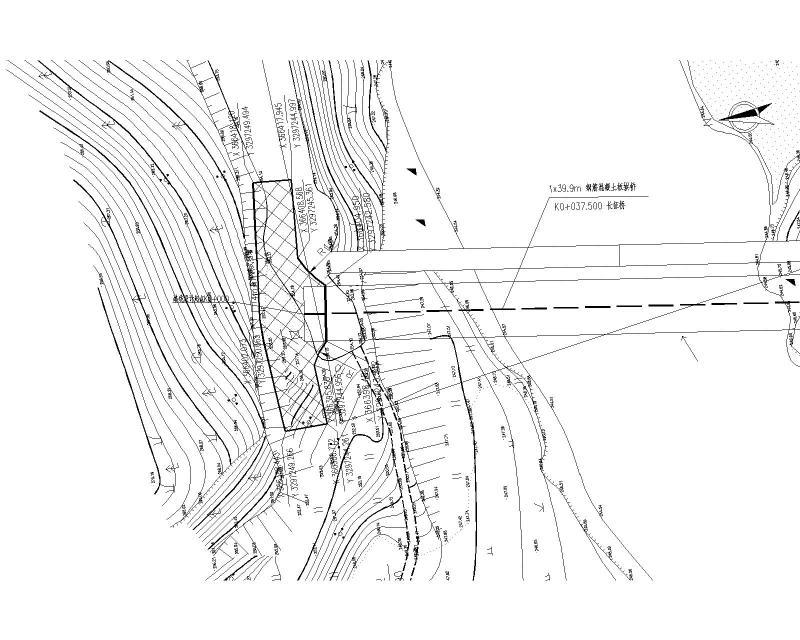

交叉口设计图

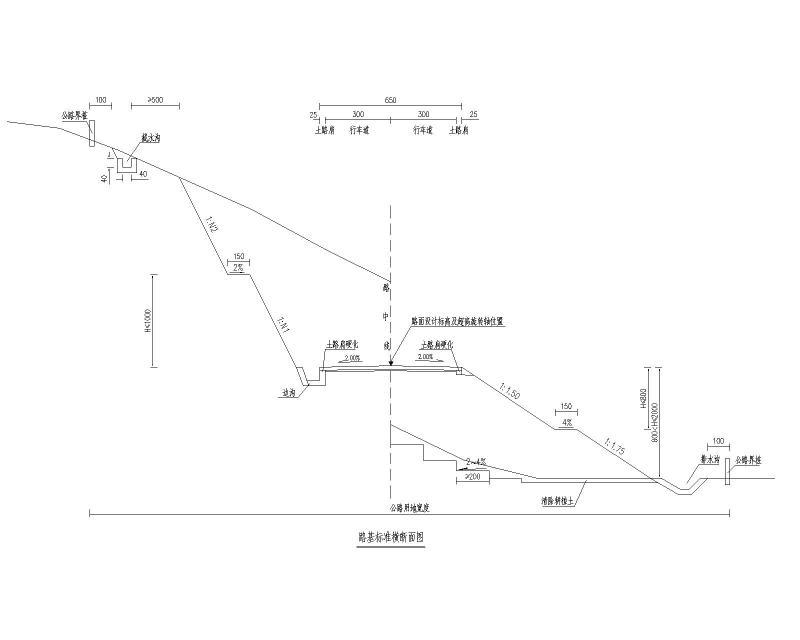

路基标准横断面图

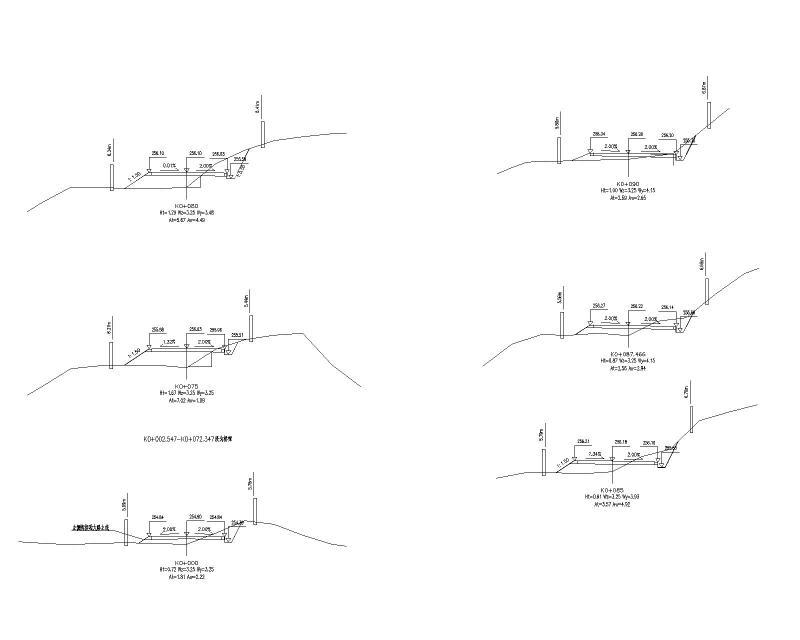

路基横断面设计图

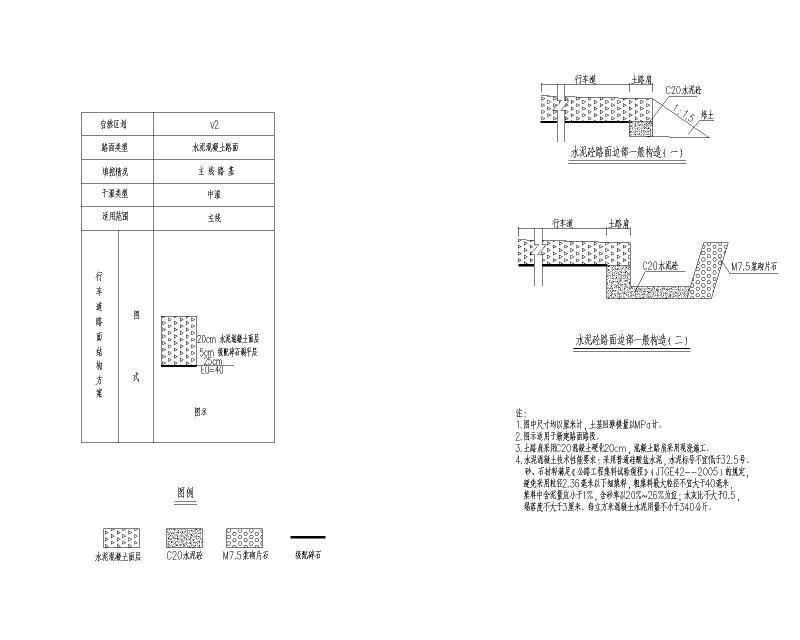

路面结构图

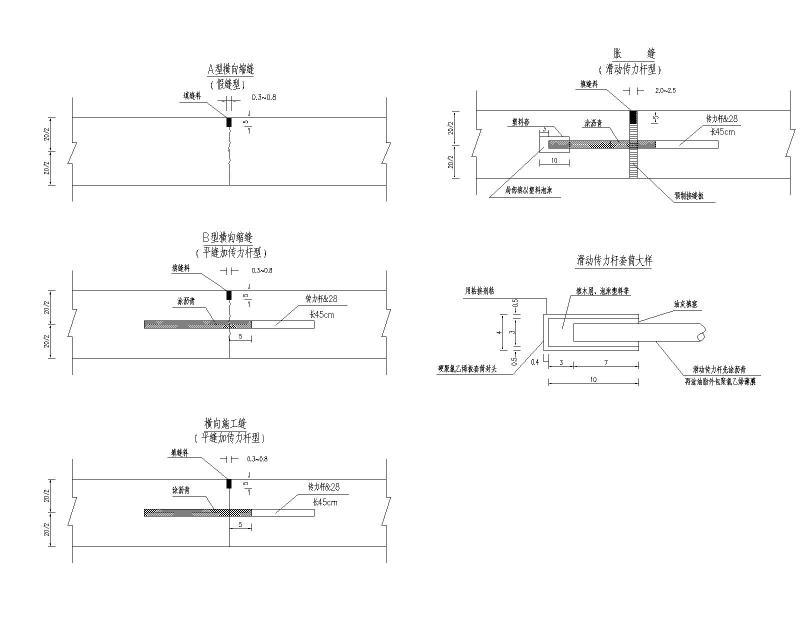

道路路面结构设计图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
