市政道路交通标志标线CAD大样图12张（）

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计说明
• 交通标志标线图（四）

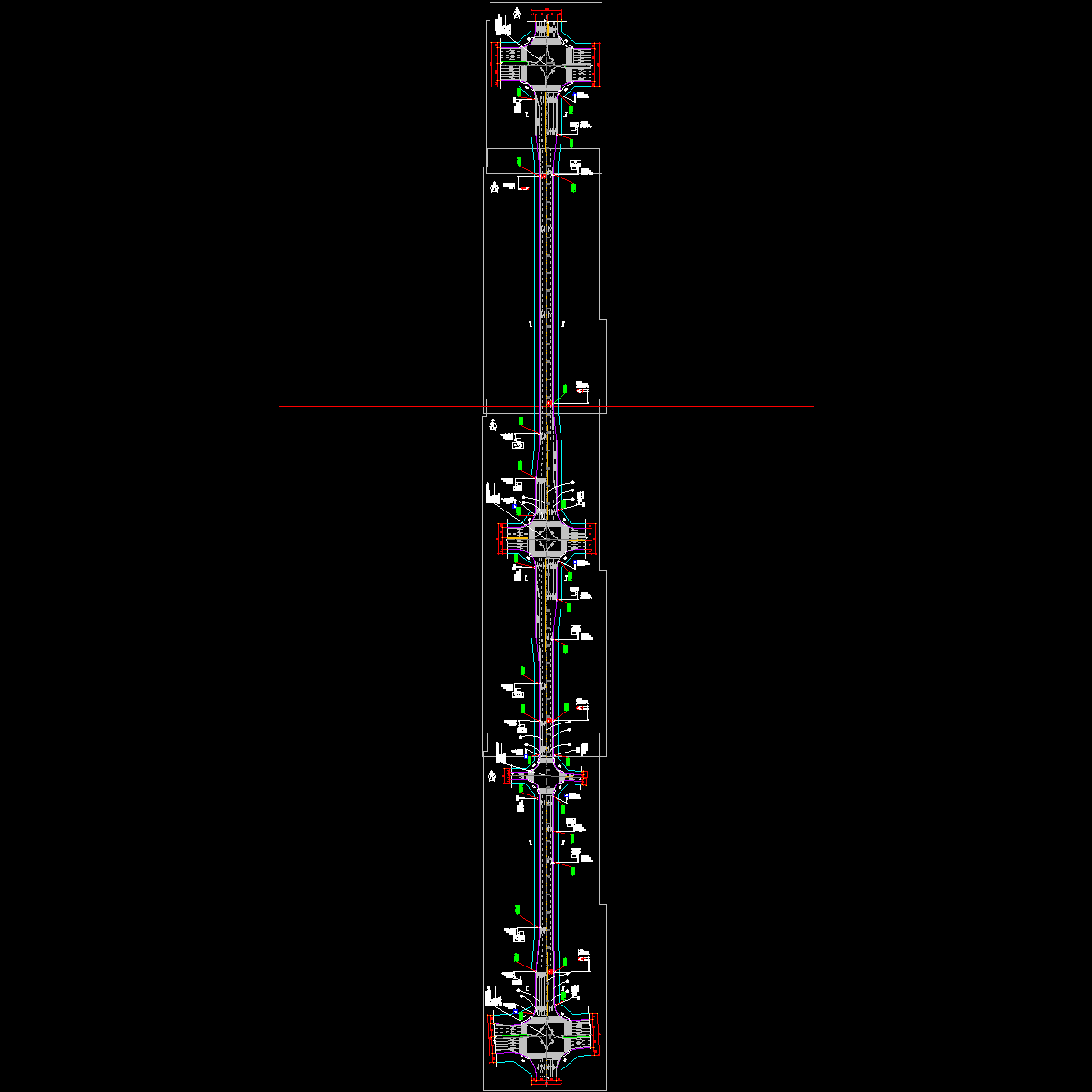

• 标准路段标线设计图
• 地面道路标线大样图
• 机动车导向箭头大样图

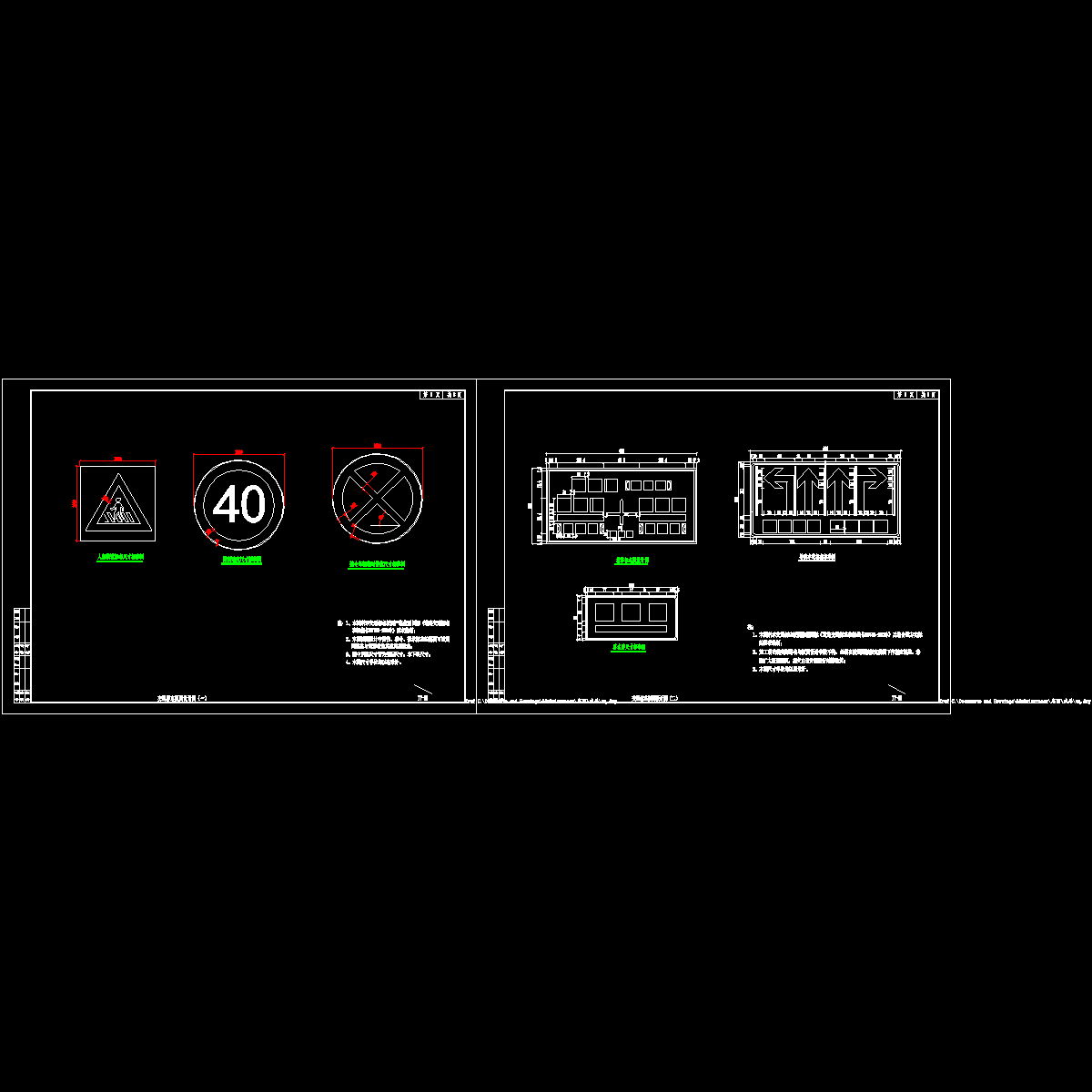

• 交通标志版面设计图（二）
• φ88单柱式交通标志杆结构设计图
• φ165 2F悬臂式交通标志杆结构设计图
• φ219 2F悬臂式交通标志杆结构设计图

附件详情

设计依据：《城市道路交通设施设计规范》（GB 50688－近代）；《 城市道路 工程设计规范》（CJJ37－近代）
城市次干路，全长1094.445m，设计速度40km/h。标准路幅宽26m，双向四车道，其中两侧车行道宽各8m，两侧人行道宽各5m。本册设计说明只包含交通工程。
道路交通标志由标志板、支柱、基础、紧固件和反光材料等组成。标志底板、支柱等所使用的材料，应尽量选用强度高、耐久性好的材料。车道分界线、车行道边缘线、导向车道线成膜厚度为1.5 mm，人行横道线成膜厚度为1.8mm。车道分界线为黄色实线，宽度为15cm，车行道边缘线（白色）15cm；单柱式（包括人行横道信号灯立柱）选用88钢管；警告、禁令、指示集合的标志，选用2F悬臂式165；车道指示标选用2F悬臂式219；交叉口指路标志根据版面规格选用2F悬臂式219；指路标志厚度2.0mm；警告、禁令、指示标志板厚度1.5mm。交通标志的边框外缘，应有衬底色规定为：警告标志黄色，警令标志白色，指示标志蓝色，高速路、城市快速路的指路标志绿色，其他道路的指路标志蓝色。
……
共计12张，设计于近代年

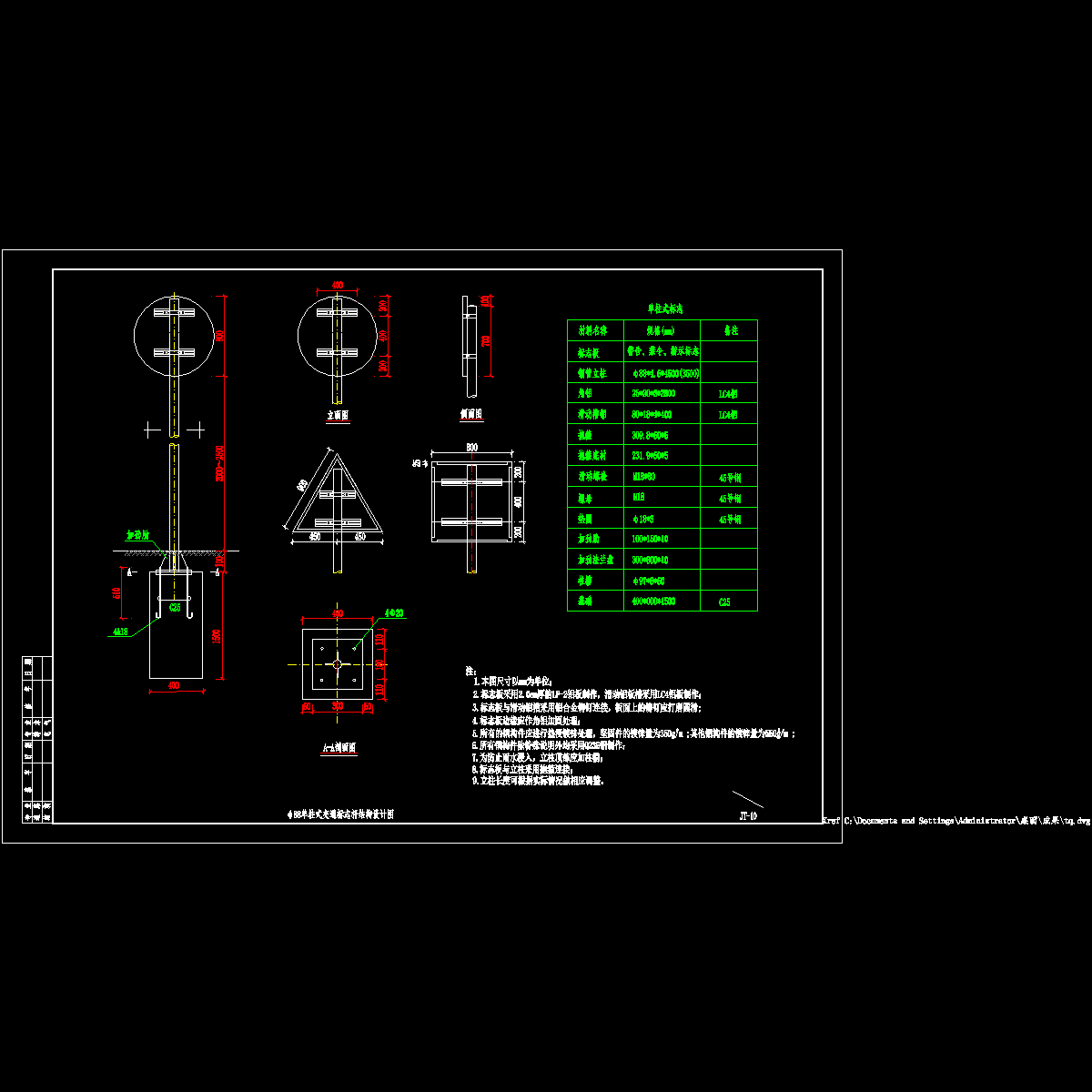

φ88单柱式交通标志杆结构设计图

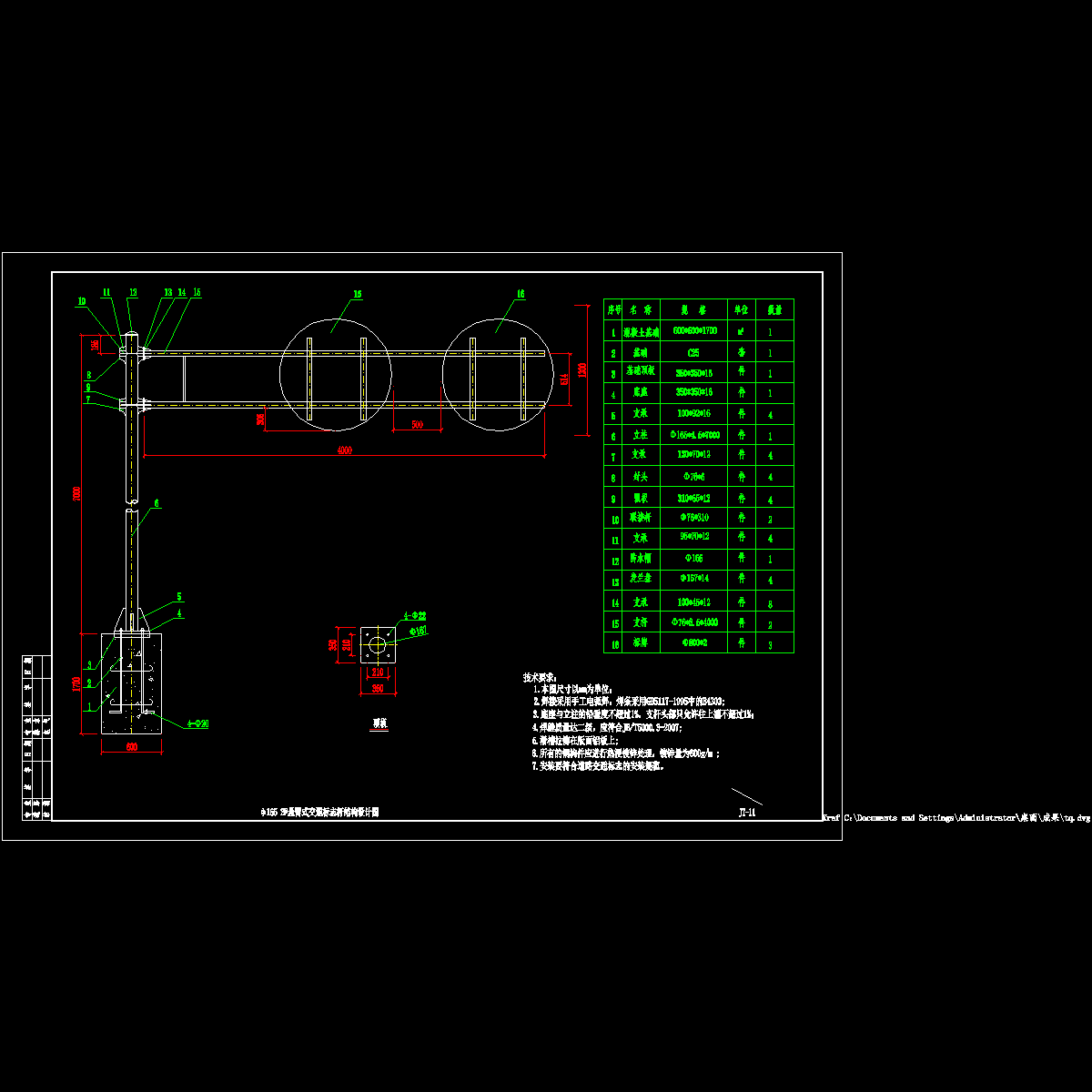

φ165 2F悬臂式交通标志杆结构设计图

φ219 2F悬臂式交通标志杆结构设计图

jt-01～jt-04交通标志标线图（一）～（四）.dwg

jt-08～jt-09 交通标志版面设计图(一)～(二).dwg

jt-10 φ88单柱式交通标志杆结构设计图.dwg

jt-11 φ165 2f悬臂式交通标志杆结构设计图.dwg

jt-12 φ219 2f悬臂式交通标志杆结构设计图.dwg

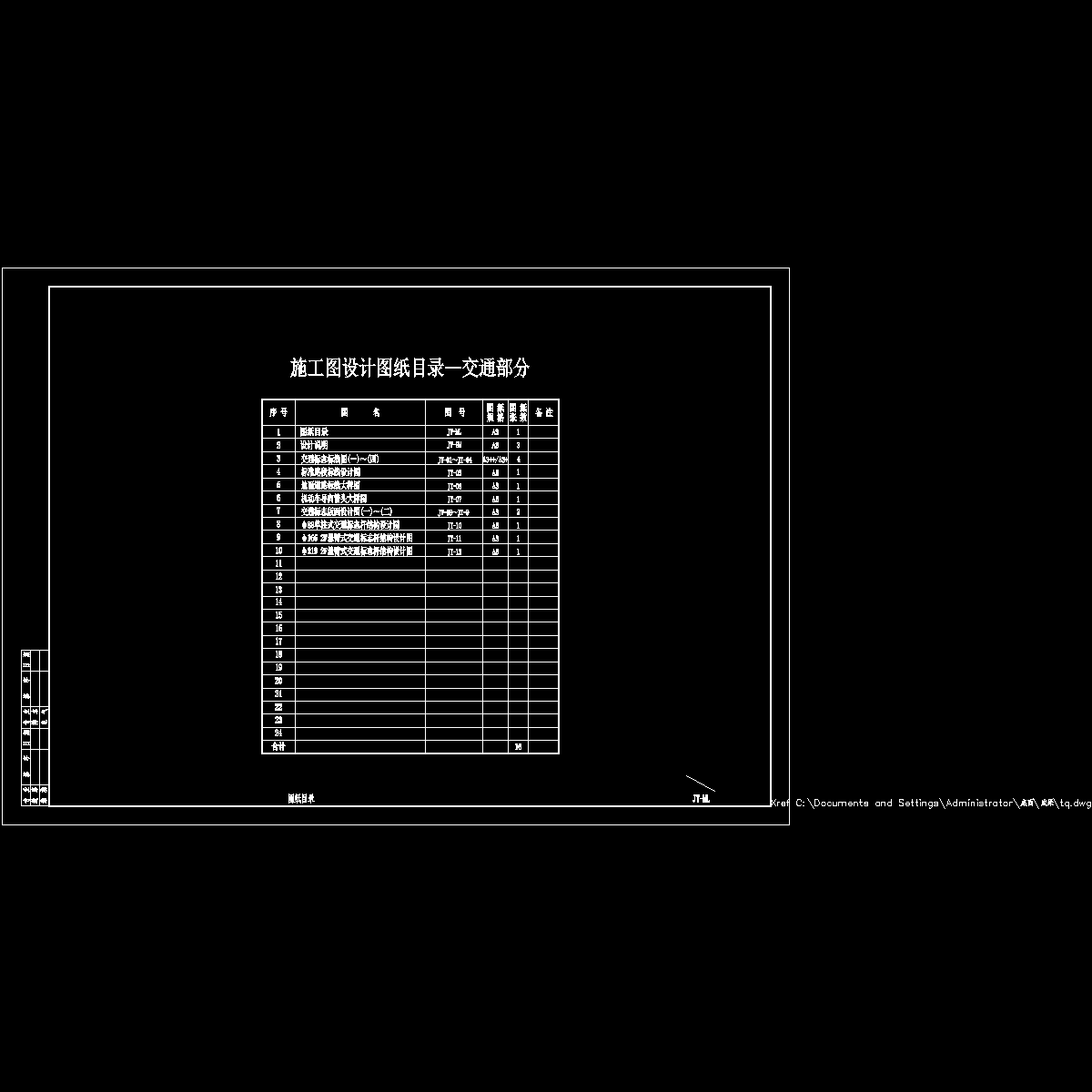

jt-ml 图纸目录.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
