市政道路工程CAD施工大样图设计65张.dwg

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

道路等级：城市次干路；
计算行车速度：一般路段为40km/h，交叉口设计行车速度为20~30km/h。
路面结构计算标准轴载为BZZ-100；
道路交通量达到饱和状态的设计年限为15年，路面设计基准期为15年，路面结构的设计使用年限为15年。
……
道路标准断面宽28米，由西至东布置为4m（人行道） 20m（车行道） 4m（人行道）。
……
共65张，编制于近代年。

路缘石坡道设计

工程责任牌大样图

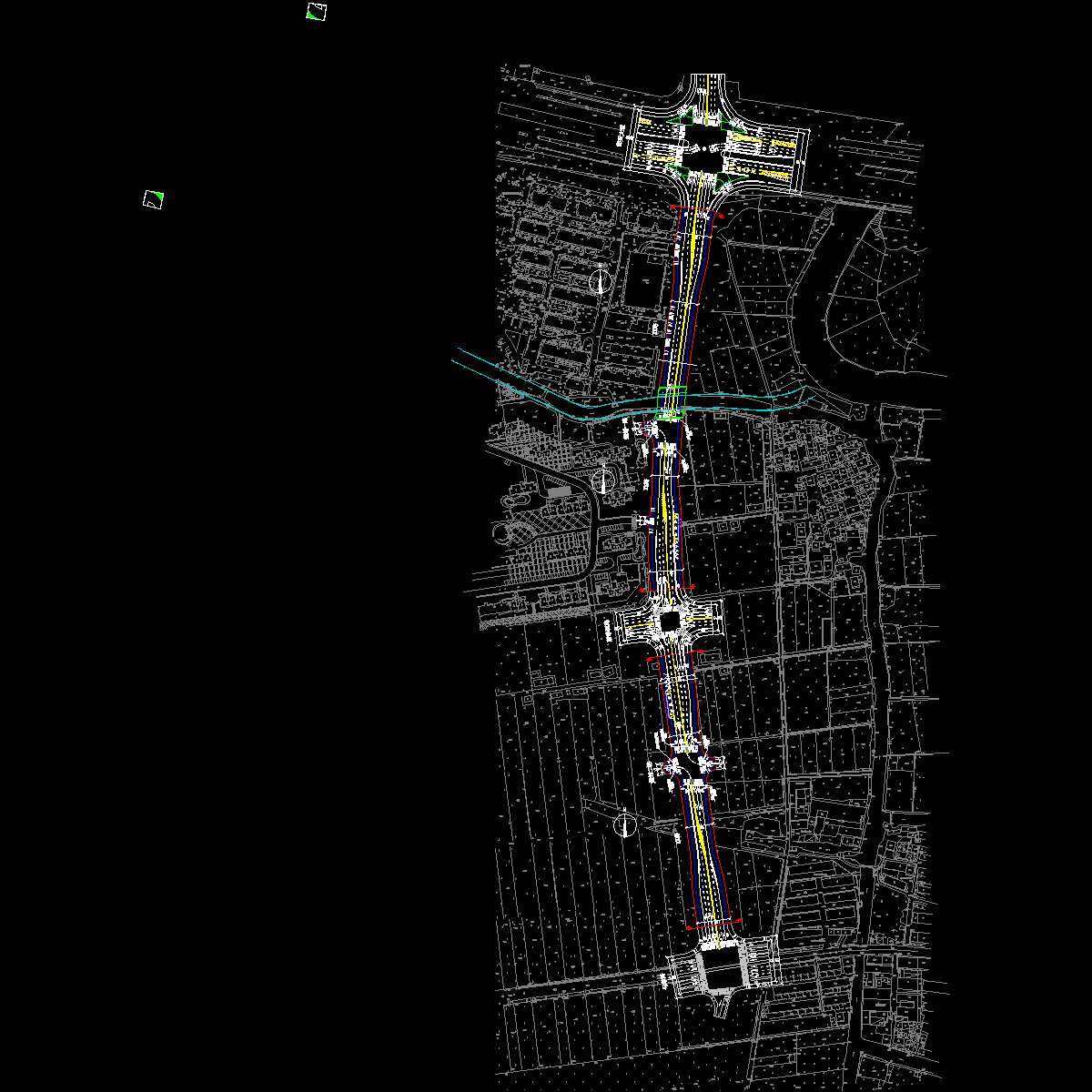

03道路平面图_3.dwg

03交通平面图_3.dwg

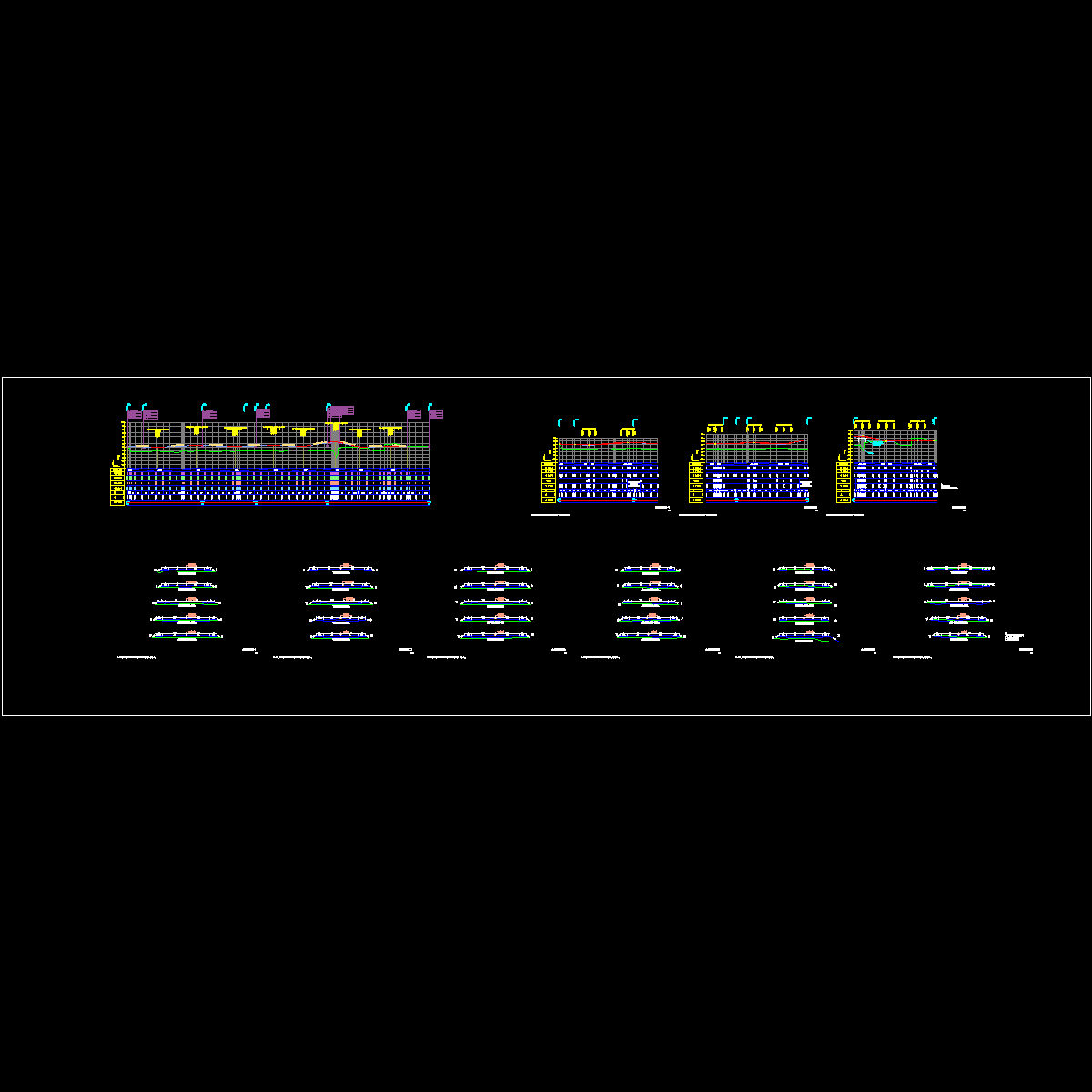

04道路纵断面07土方_10.dwg

05~06标准横断面图_2.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
