市政道路工程全套CAD设计图纸.dwg

[复制链接]

0

主题

0

帖子

1065

积分

超级版主

Rank: 8Rank: 8

积分
1065
发表于 2020-12-3 20:32:06 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


采用的主要技术标准:   道路等级:城市Ⅱ级支路;   沥青砼路面设计年限:15年;   荷载标准:路面轴载标准BZZ-100KN,地下构筑物采用公路-Ⅱ级汽车荷载;   道路横坡度:1.5%(双向),人行道横坡:2%(向内);   抗震设防烈度:7度,设计基本地震加速度0.15g。   车行道路面结构为:   3.5cm细式沥青混凝土AC-13c (AH-70) 4cm中粒式沥青混凝土AC-16c(AH-70) 7cm粗粒式沥青混凝土AC-25c(AH-70) 20cm水泥稳定碎石(5%) 15cm水泥稳定碎石(3%) 15cm级配碎石垫层(级配碎石适用于池塘段等软基路段)。   面层、基层顶面的回弹弯沉值用后轴重100KN的标准车检验,车行道第一层路面顶面弯沉值不得大于31(1/100mm),第二层路面顶面弯沉值不得大于35(1/100mm),第三层路面顶面弯沉值不得大于40(1/100mm),第一层基层顶面弯沉值不得大于49(1/100mm),第二层基层顶面弯沉值不得大于162(1/100mm),路基顶面弯沉值不得大于231(1/100mm)。   各沥青层之间加铺粘层沥青,沥青层与水稳层之间加铺透层沥青。

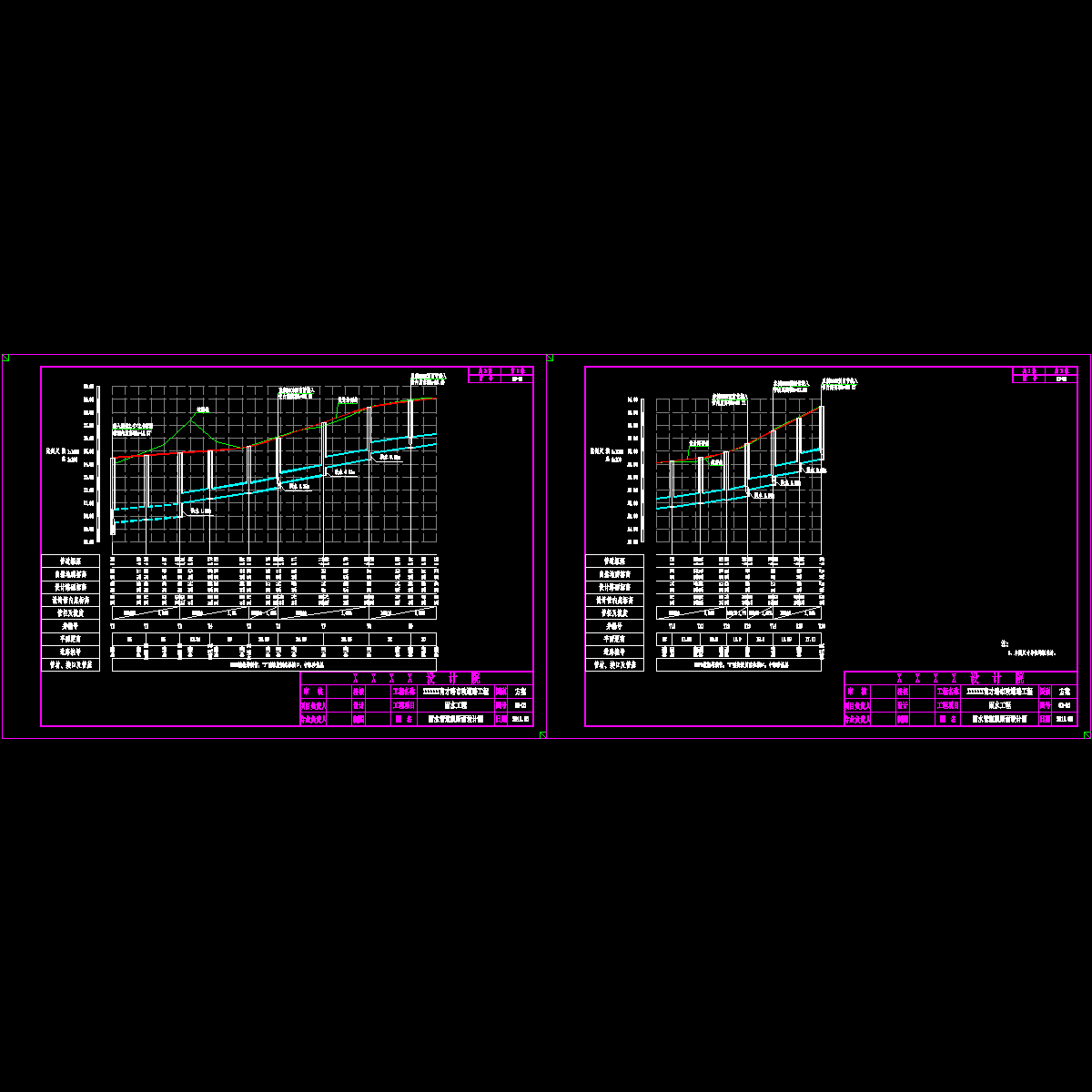

03-03雨水管道纵断面设计图.dwg
03-03雨水管道纵断面设计图.dwg

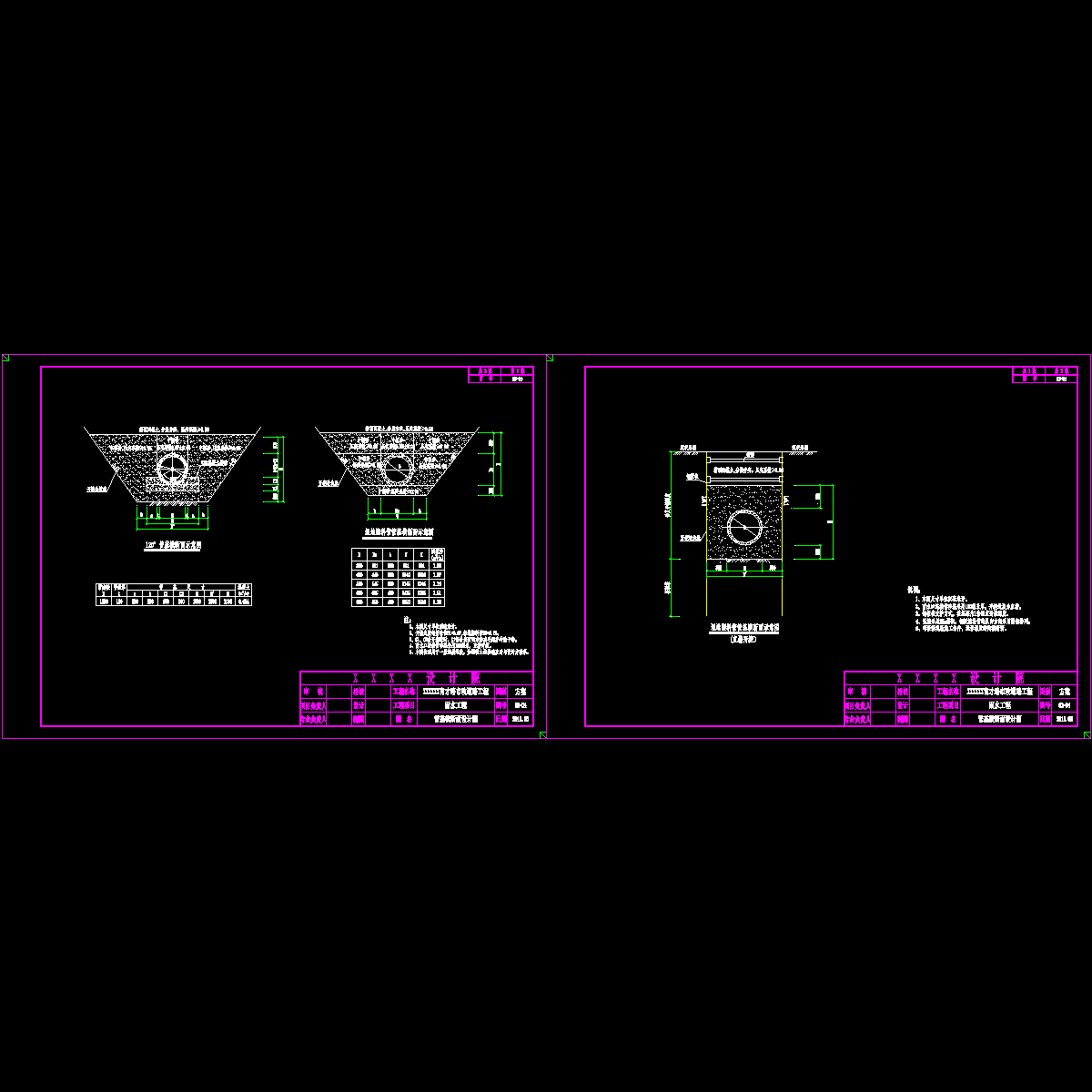

03-04管基横断面设计图.dwg
03-04管基横断面设计图.dwg

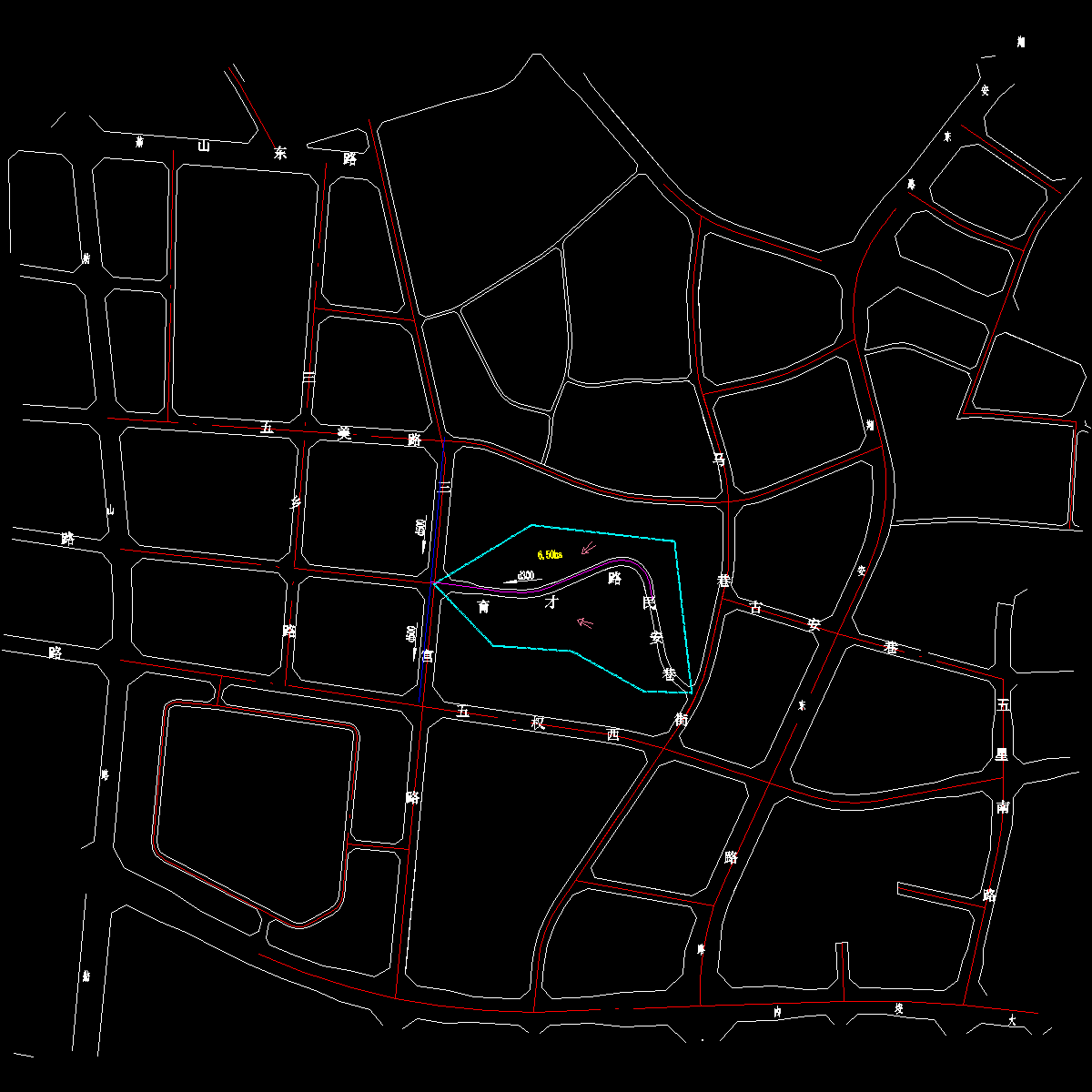

04-01污水汇水流域设计图.dwg
04-01污水汇水流域设计图.dwg
04-02污水管道平面设计图.dwg
04-02污水管道平面设计图.dwg

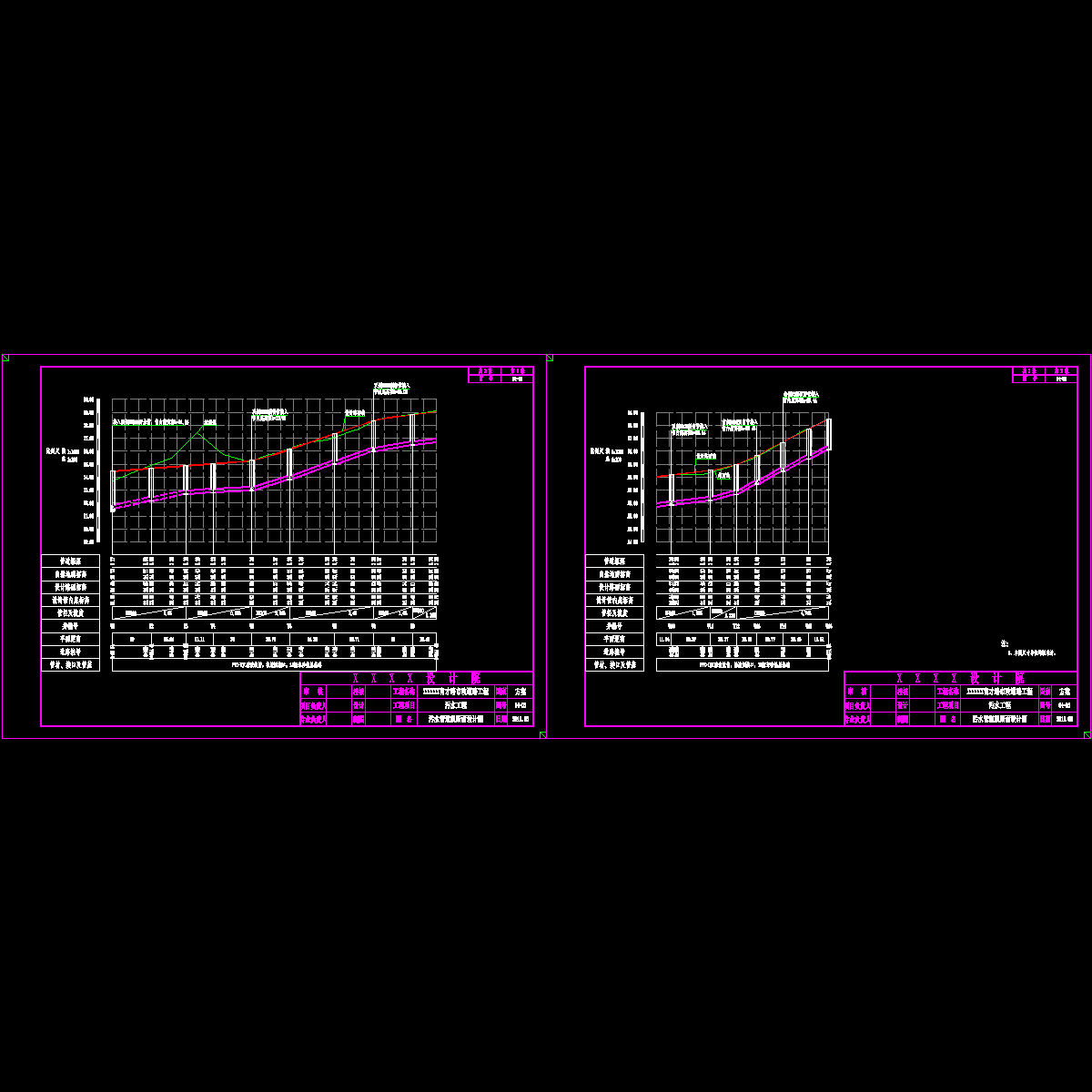

04-03污水管道纵断面设计图.dwg
04-03污水管道纵断面设计图.dwg

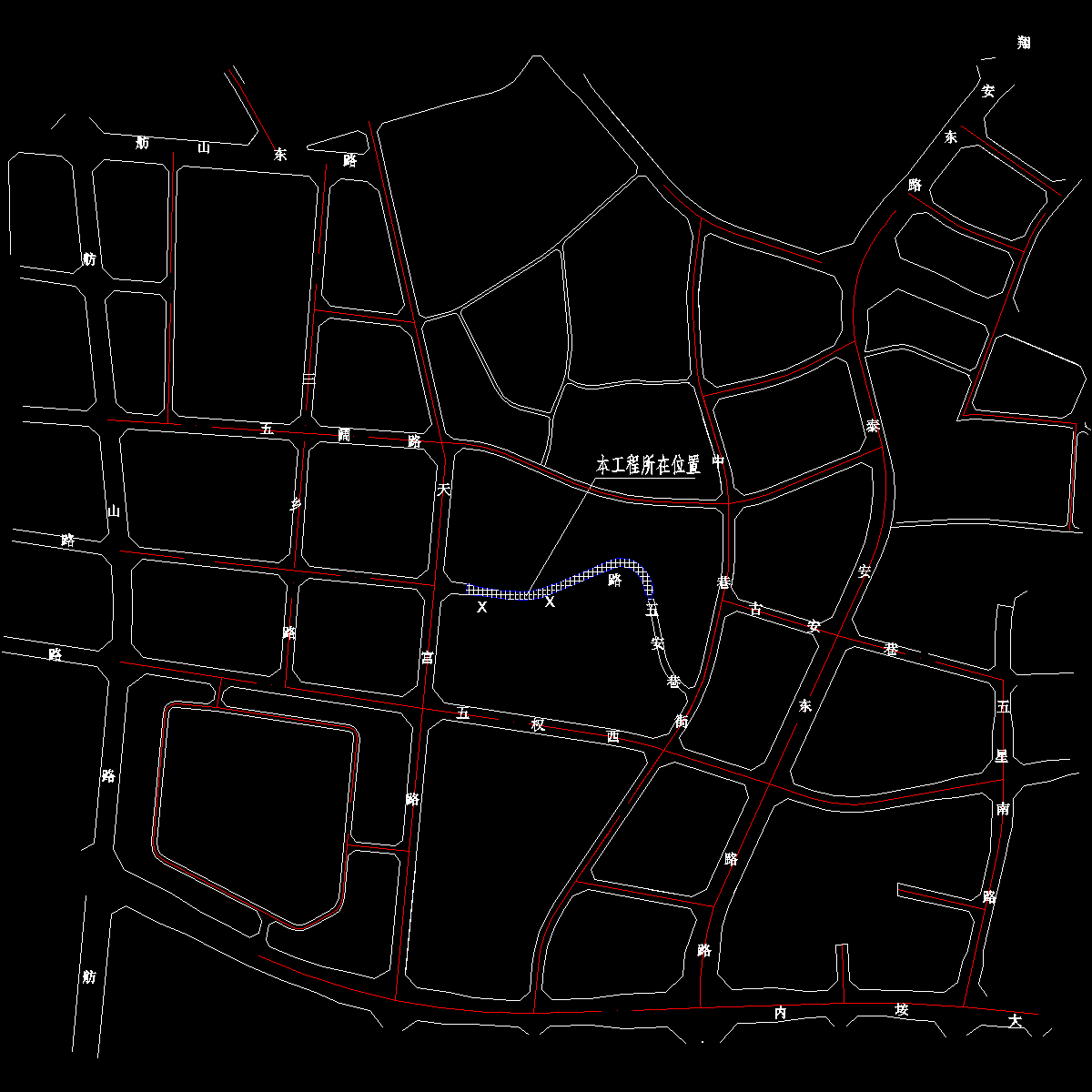

01-01区位图.dwg
01-01区位图.dwg

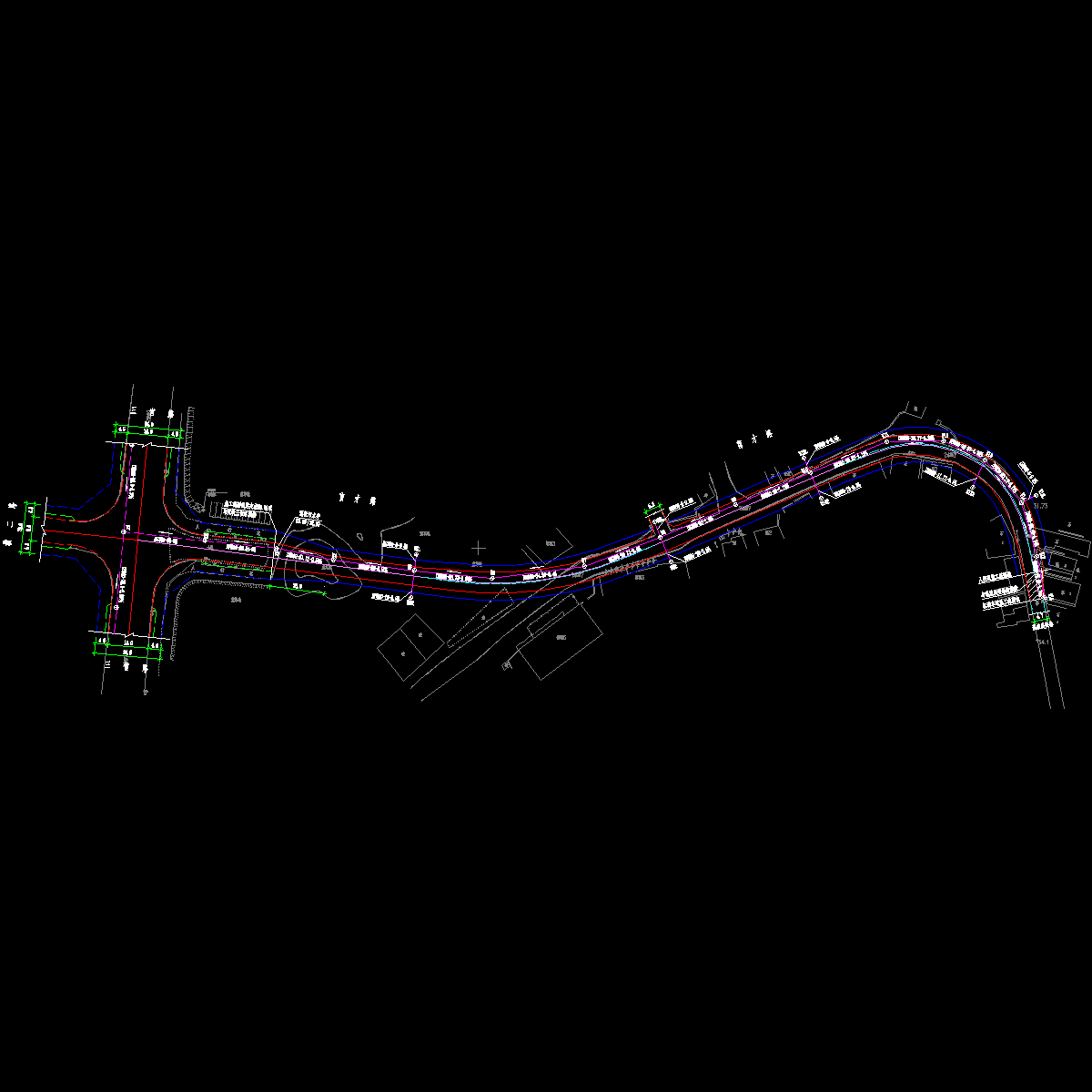

01-02 道路平面设计图.dwg
01-02 道路平面设计图.dwg
01-03道路纵断图.dwg
01-03道路纵断图.dwg
01-04道路标准横断面.dwg
01-04道路标准横断面.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ec221dwwc0fc2sdc.rar

6.28 MB

售价: 100 积分    赚积分
