市政道路排水箱涵工程施工CAD图纸设计

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本箱涵工程施工图设计包括箱涵总体布置图、钢筋构造图、栏杆构造图等。

……

结构设计：

2#箱涵基底采用120cm厚的级配碎石垫层加10cm厚C20素混凝土；其余箱涵基底采用40cm厚的级配碎石加10cm厚C20素混凝土，箱涵处道路两侧设栏杆。

……

箱型涵洞采用就地浇注，全箱涵可采用两次浇注，第一层浇筑底板及侧墙至承托上40cm，第二次浇注剩余侧墙和顶板。两侧浇注的接缝处应保证有良好的衔接面（粗糙、干净并不得有堆落的混凝土、砂浆等）。

……

共13张，编制于2016年。

箱涵钢筋构造图

箱涵总体布置图

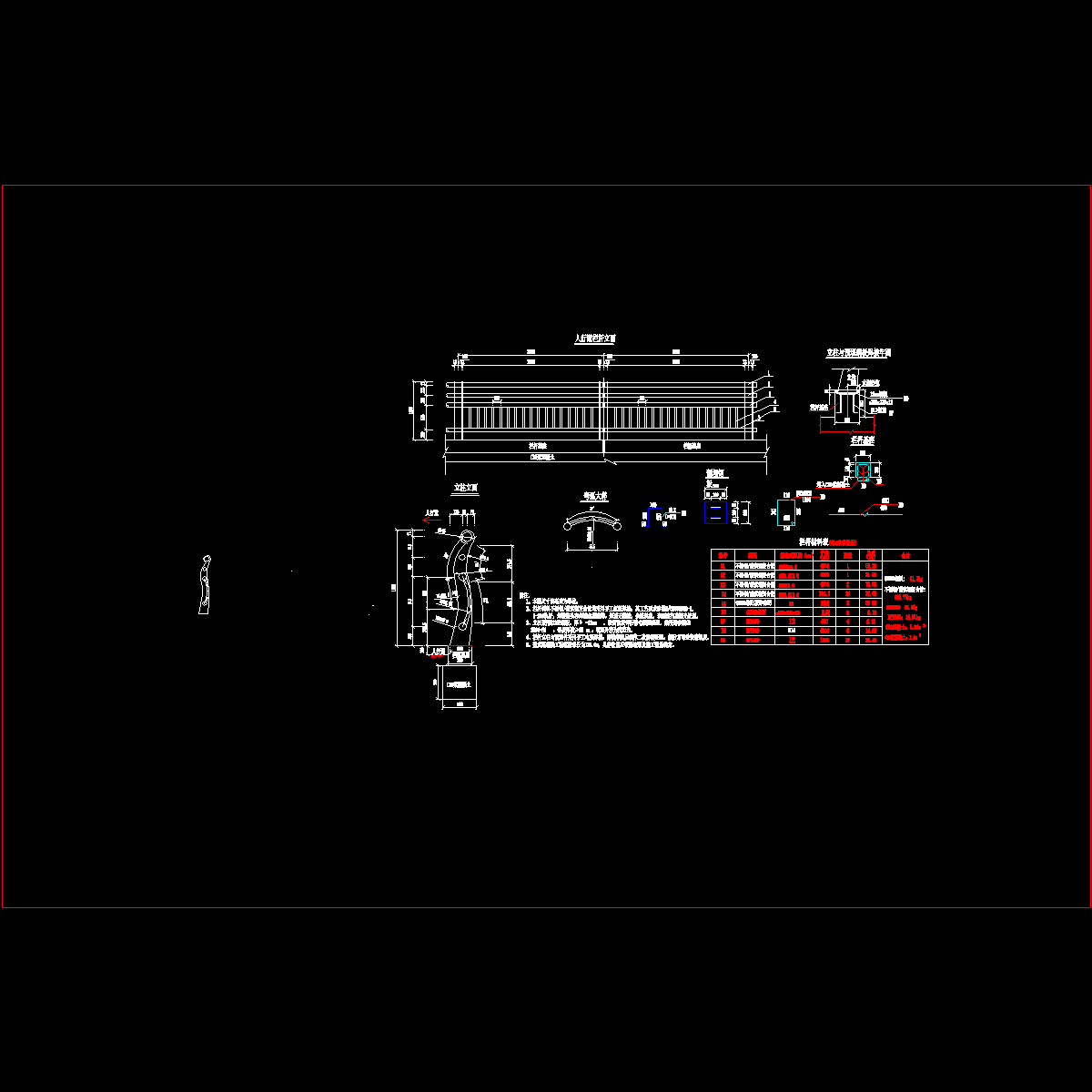

28-箱涵栏杆构造图.dwg

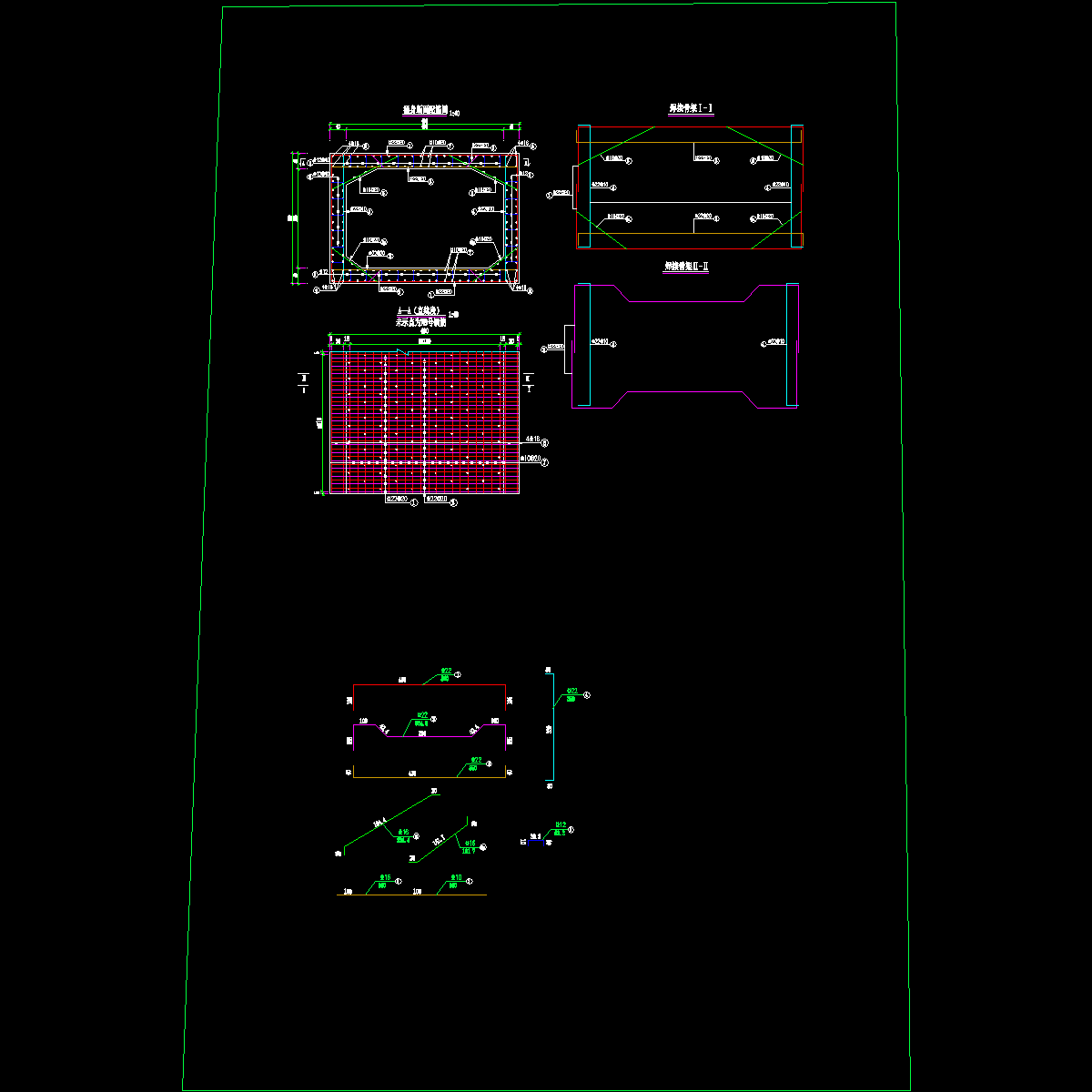

箱涵钢筋构造图21,23,25,27.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
