拱涵设计全套CAD图纸(dwg)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

二、 技术标准：
(一) 设计荷载：公路-Ⅰ级；
(二) 环境类别：Ⅰ类；
(三) 净空：
单孔拱涵：净跨径L0×净空H0分别为：1.5×1.0、1.5×1.5、2.0×1.5、2.0×2.0、2.5×2.0、2.5×2.5、3.0×2.5、3.0×3.0、4.0×3.0、4.0×4.0、5.0×3.0、5.0×4.0、5.0×5.0、6.0×4.0、6.0×5.0；
双孔拱涵：净跨径L0×净空H0分别为：3.0×2.5、3.0×3.0、4.0×3.0、4.0×4.0、5.0×3.0、5.0×4.0、5.0×5.0、6.0×4.0、6.0×5.0；
交角：0°～30°。
(四) 主要材料：主拱圈用C30混凝土，整体式基础拱涵涵台、墩、基础采用C30混凝土；分离式基础拱涵涵台、墩采用C30混凝土，基础采用C20混凝土，护拱、侧墙采用M7.5浆砌片石，钢筋采用HRB335。洞口八字翼墙墙身、隔水墙及铺底采用M7.5浆砌片石，翼墙基础采用C20混凝土，帽石采用C30混凝土。
三、 设计要点：
（一）涵身荷载：涵身所受荷载包括涵身自重、涵台侧面及顶面填土的重力及土压力、设计荷载等。不计涵内流水、涵底板上的铺装、人力及畜力车的外荷载。计算涵洞顶上车辆荷载引起的竖向土压力时，车轮或履带按其着地面积的边缘向下作30°角分布。当扩散线重叠时，扩散面积以最外边的扩散线为准。

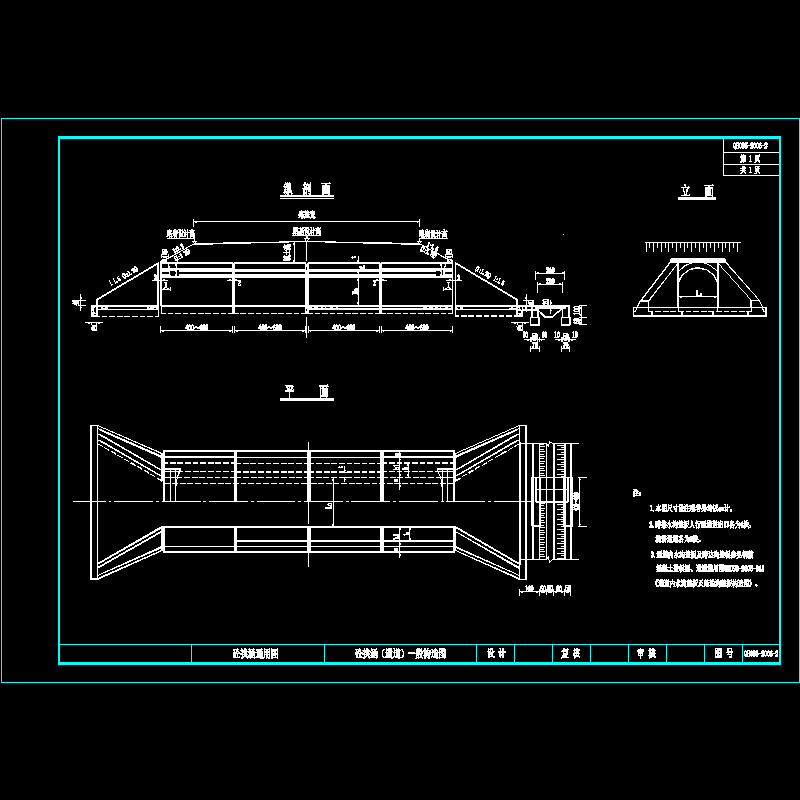

095-02混凝土拱涵（通道）一般构造图.dwg

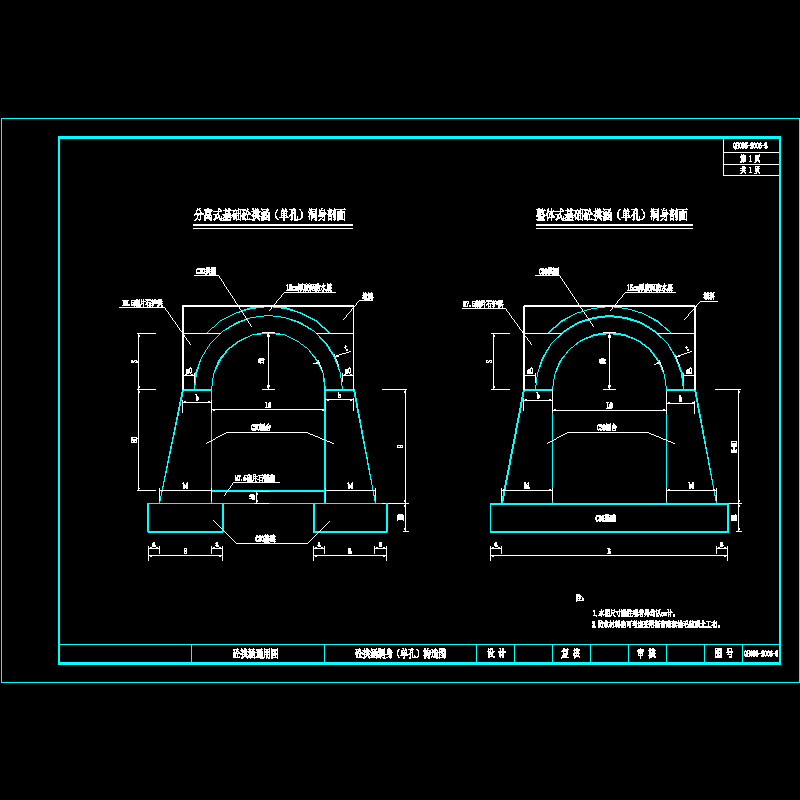

095-03混凝土拱涵洞身（单孔）构造图.dwg

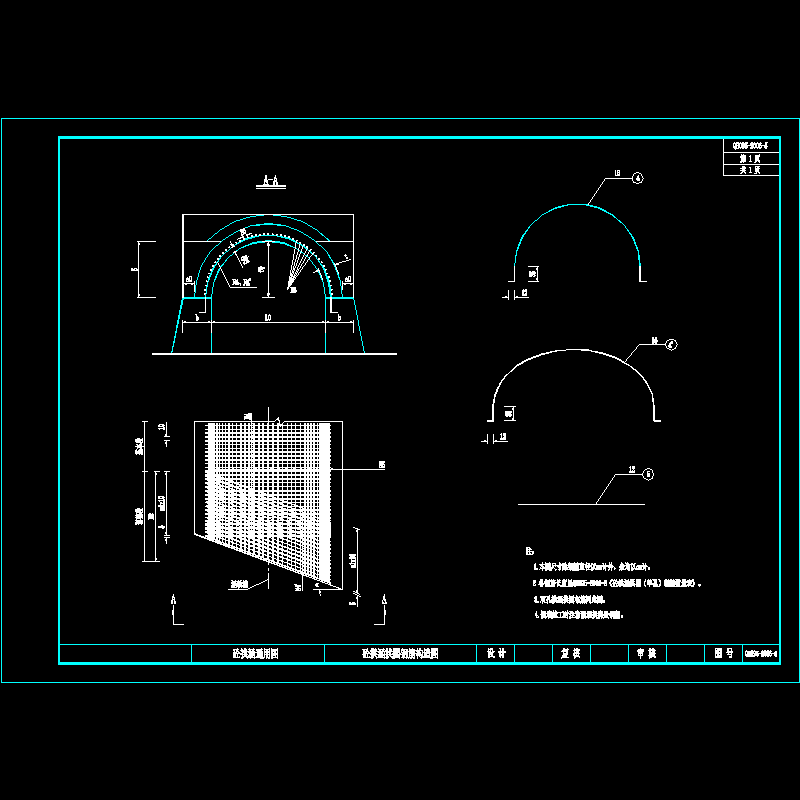

095-05混凝土拱涵拱圈钢筋构造图.dwg

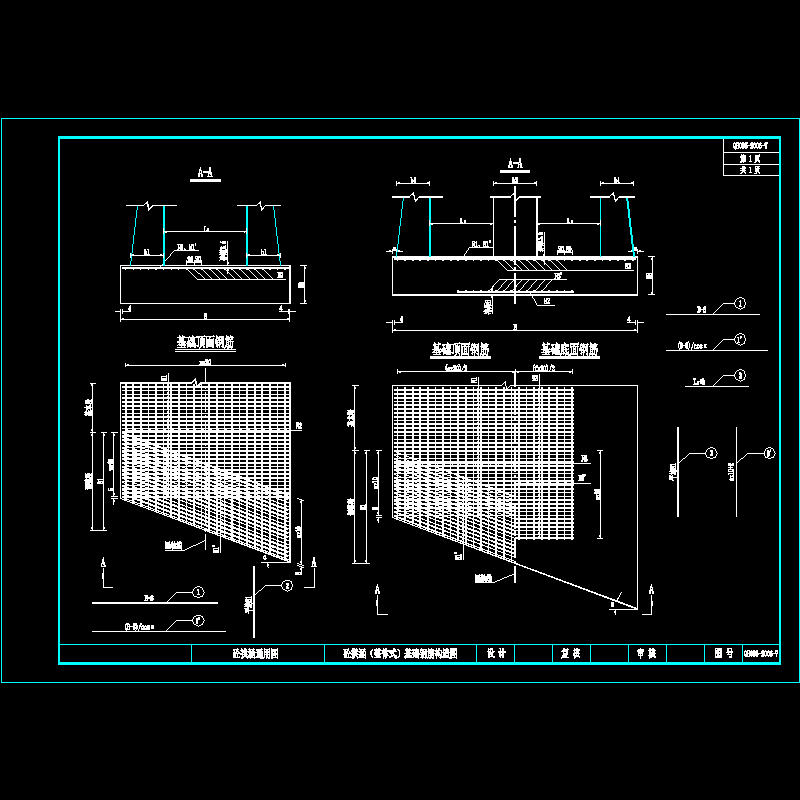

095-07混凝土拱涵（整体式）基础钢筋构造图.dwg

095-19八字翼墙一般布置图.dwg

095-20单孔八字翼墙尺寸及工程数量表4.dwg

095-22混凝土拱涵台背填土.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
