下承式系杆拱80.3m跨径桥全套CAD施工图纸.dwg

[复制链接]

0

主题

0

帖子

1449

积分

超级版主

Rank: 8Rank: 8

积分
1449
发表于 2020-9-28 22:03:57 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


主桥采用下承式钢筋混凝土系杆拱,计算跨径80.3m,矢跨比采用1/5,矢高为16.06m,拱轴线为二次抛物线。系梁采用箱形截面,梁高1.9m,宽1.2m,拱脚处加高至2.4m;拱肋采用等截面的工字形截面,高1.8m,宽1.2m,为钢筋混凝土构件;每片拱设间距为5.7m的吊杆13根,吊杆为柔性吊杆,采用带PE套的OVM.GJ15-12钢绞线成品索,吊杆为可替换式吊杆,方便更换;风撑采用5根φ800-12mm钢管;端横梁高度为1.75~1.83m,;中横梁高度为1.10~1.18m,宽0.5m,两侧设牛腿以支撑行车道板;行车道板采用28cm高预制空心板。   每一系杆内布设4束15-9、6束15-10φs15.2mm钢绞线,钢束锚下张拉控制应力为0.75fpk。   每根中横梁内布设4束钢绞线,每束为6φ 15.2mm钢绞线,每根端横梁内布设4束钢绞线,每束为9φs15.2mm钢绞线,每束锚下张拉控制应力为0.75fpk。   共有图纸42张

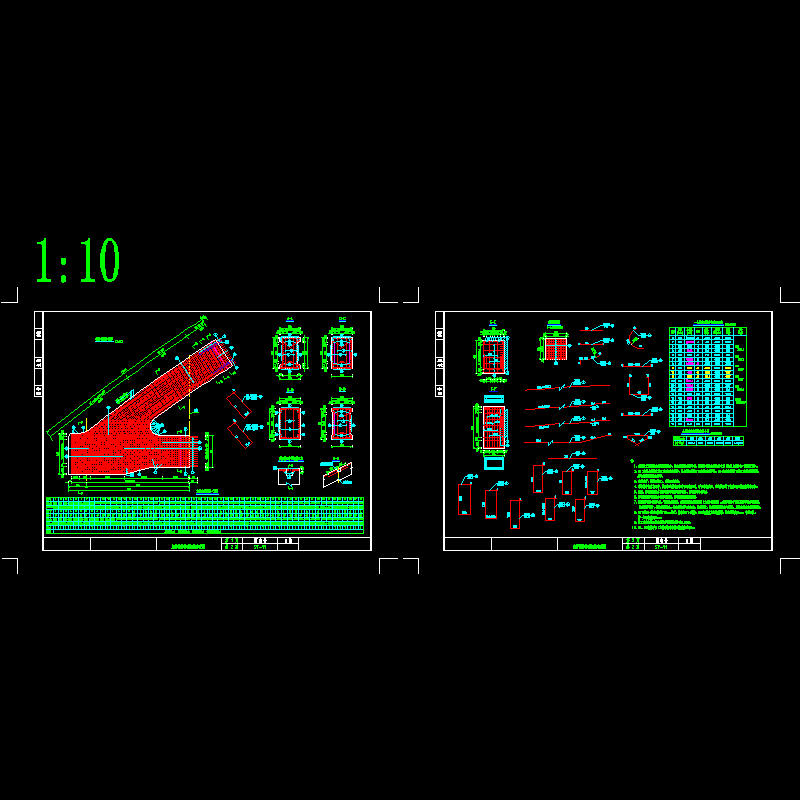

11主桥拱脚普通钢筋布置图.dwg
11主桥拱脚普通钢筋布置图.dwg

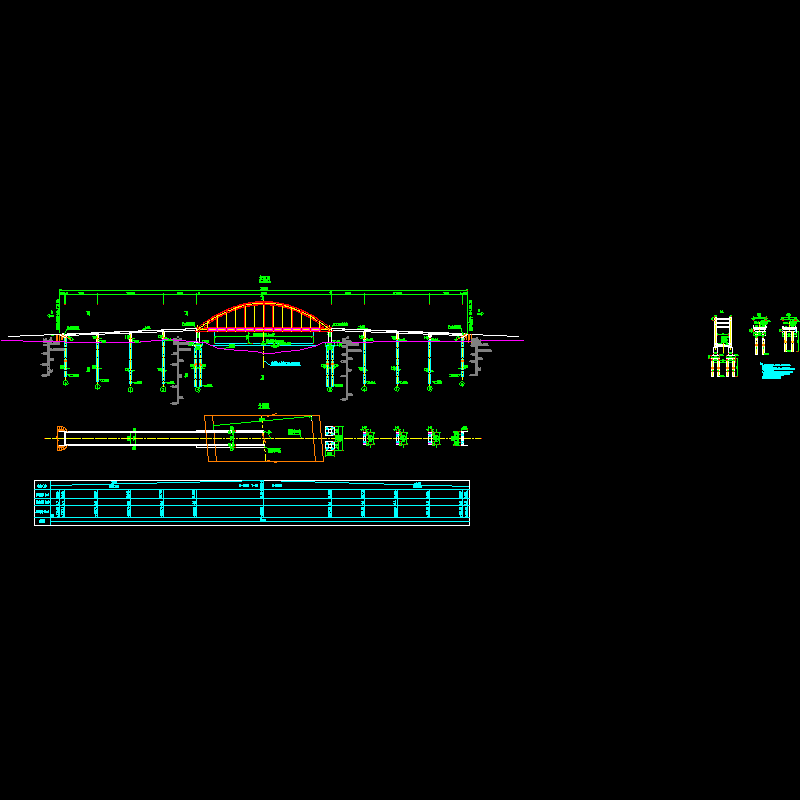

04桥型布置图.dwg
04桥型布置图.dwg

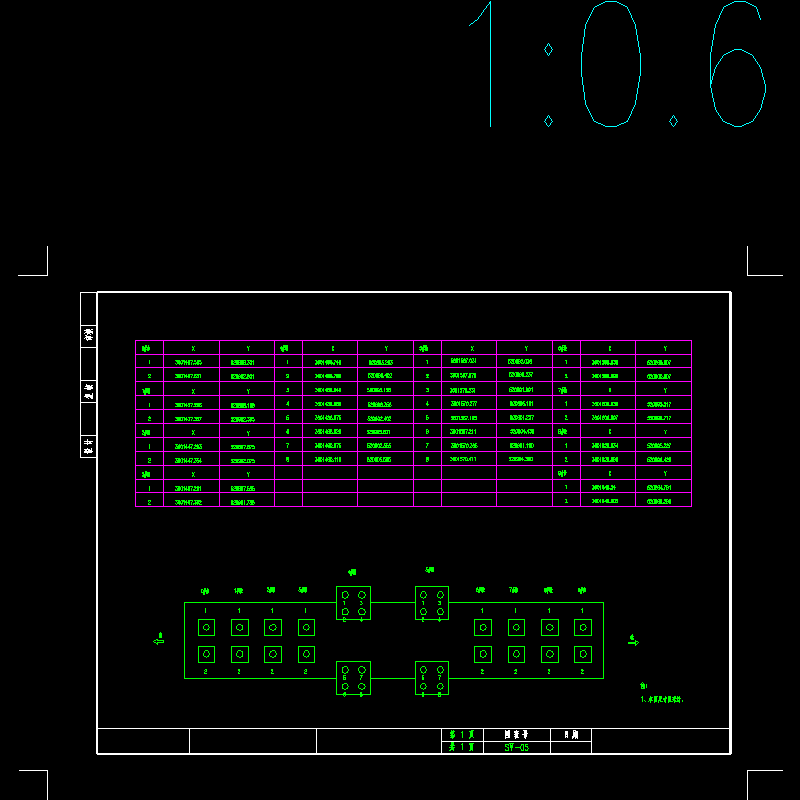

05桩位坐标表.dwg
05桩位坐标表.dwg

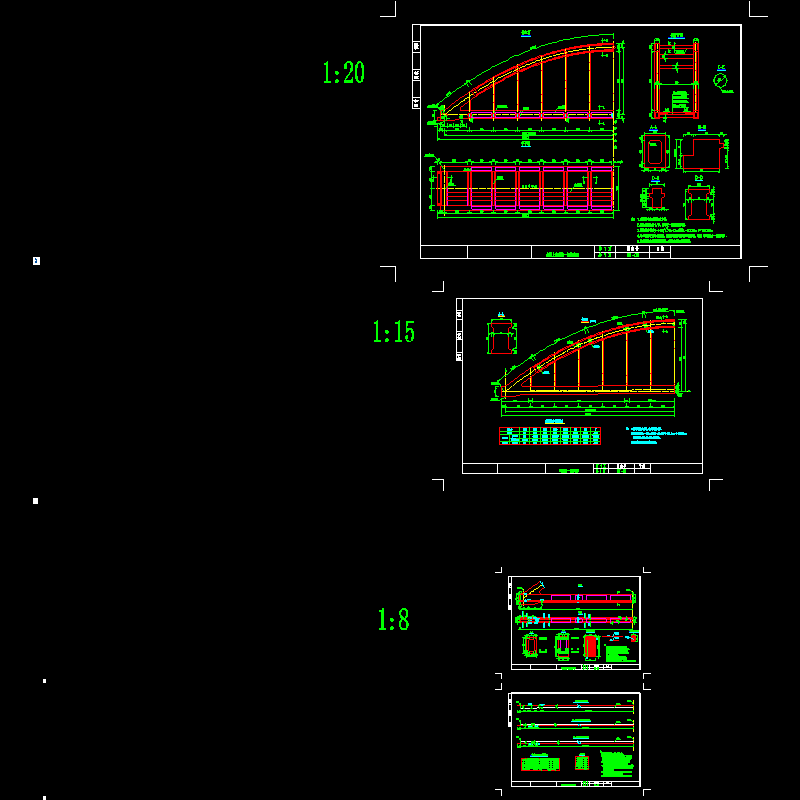

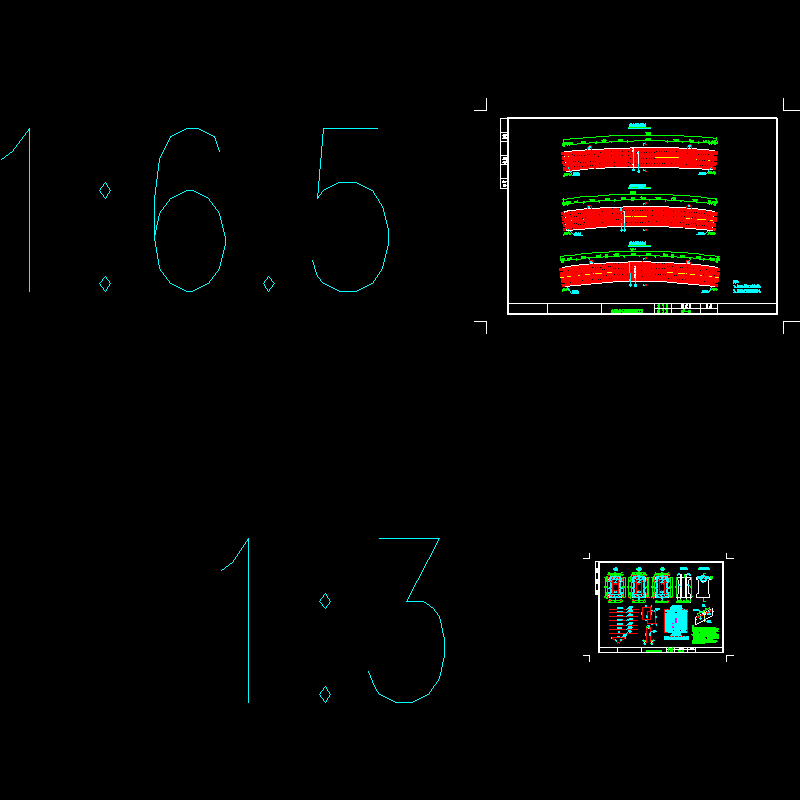

06~08主桥上部结构一般构造图.dwg
06~08主桥上部结构一般构造图.dwg

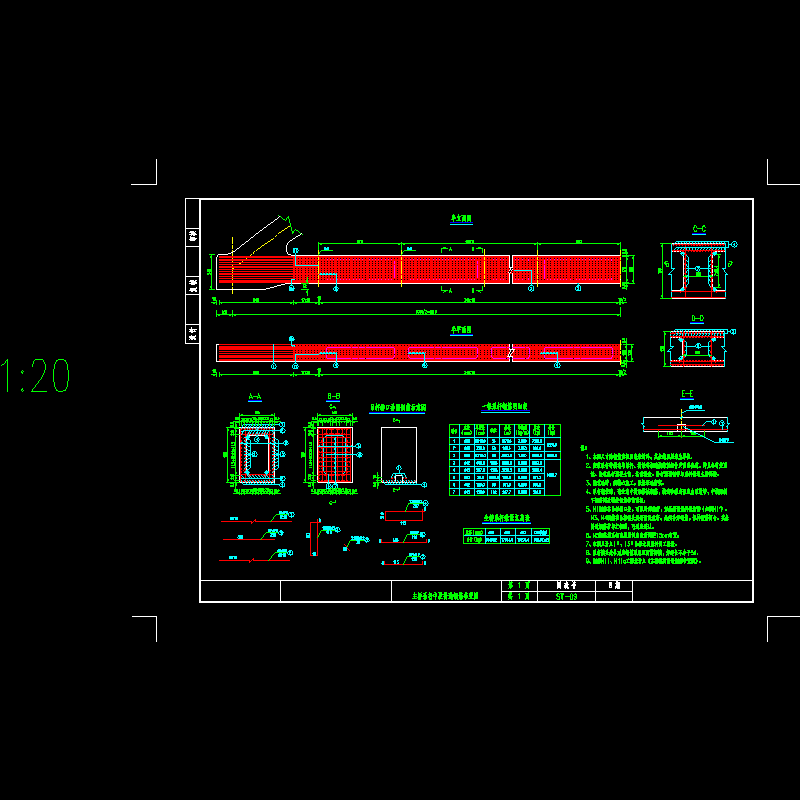

09主桥系杆中段普通钢筋布置图.dwg
09主桥系杆中段普通钢筋布置图.dwg
10主桥拱肋中段普通钢筋布置图.dwg
10主桥拱肋中段普通钢筋布置图.dwg
12主桥风撑构造图.dwg
12主桥风撑构造图.dwg
13主桥吊杆构造图.dwg
13主桥吊杆构造图.dwg
14主桥中横梁预应力钢束布置图.dwg
14主桥中横梁预应力钢束布置图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-9-28 22:03:57上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ecwsce2dccd2wc22.rar

2.58 MB

下载  售价: 100 积分    赚积分
