一份380m中承式系杆拱桥主桥标准立柱横梁钢筋节点CAD详图纸设计(dwg)

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1、桥面宽度：桥面全宽按双向八车道外加人行道设计。横桥向分为左右两幅完全独立且完全对称的桥，每幅桥面宽26.1m，具体组成为：人行道(含栏杆)4.8m 防撞护栏0.5m 车行道15.5m 防撞护栏0.5m 过桥水管和检修道(含栏杆)4.8m。
2、桥面纵坡：4%，竖曲线半径R=6500m.
3、桥机横坡：双向1.5%。
4、设计荷载：汽车—超20级、挂车—120
人群3.5KN平方米（按人行道净宽2.85m布载）。
温度影响力：分别按升温20度，降温20度计算。
5、通航标准：内河III级航道，每个通航孔净宽不小于40m，净高不小于10m，共设两个通航孔。设计通航水位：20年一遇洪水标高为4.516m（黄海高程）。

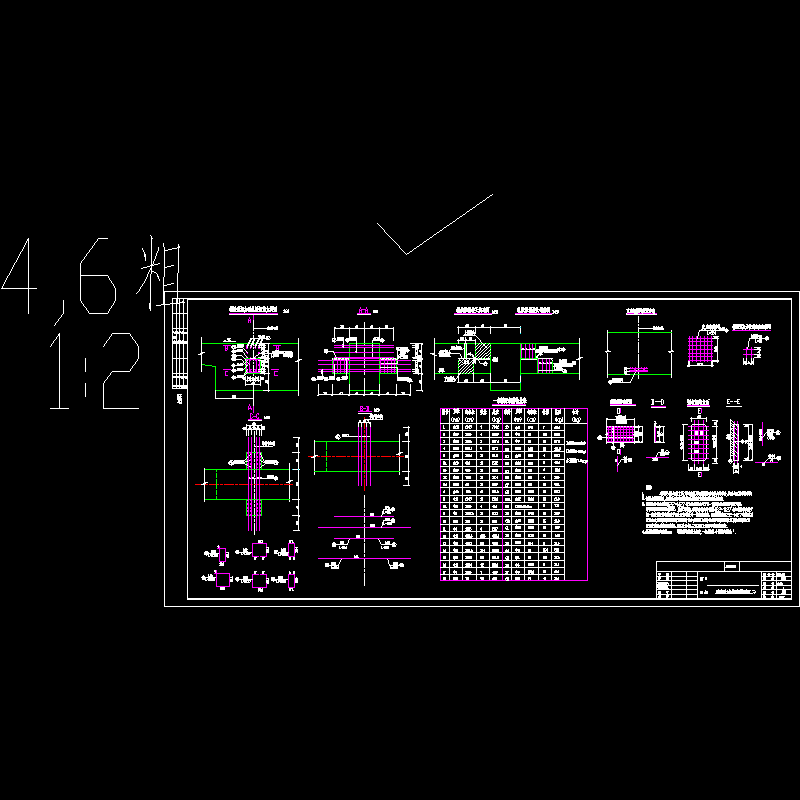

[ql-87]主桥标准立柱横梁钢筋图一.dwg

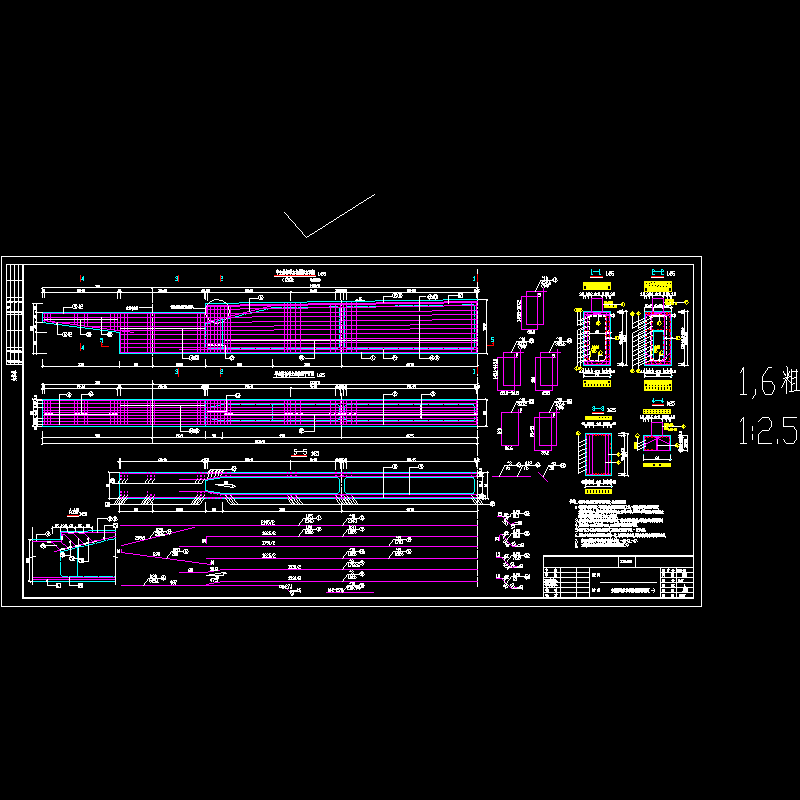

[ql-88]主桥标准立柱横梁钢筋图二.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
