90米跨径下承式系杆刚架拱桥设计套CAD图纸（49张）(普通钢筋布置图)(dwg)

woshinikl · 发表于 2020-6-22 21:52:05

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计年代：近代
使用性：公路桥
跨径大小和多跨总长：90m
行车道位置：下承式桥
承重构件受力情况：组合体系桥（斜拉桥、悬索桥）
使用年限：永久性桥

附件详情

设计说明

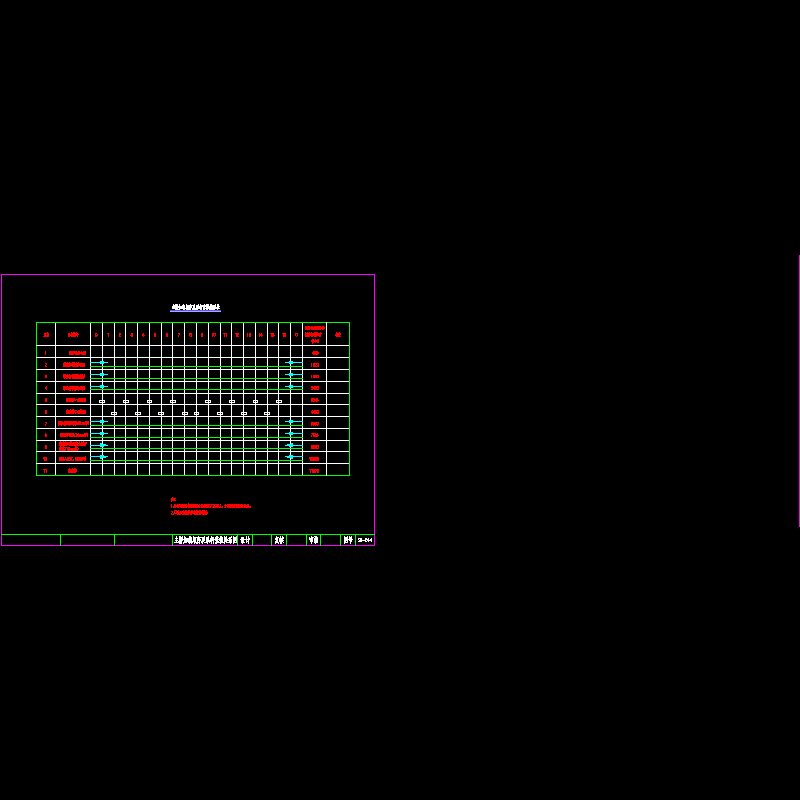

全桥主要工程数量汇总表
桥位平面图
桥型布置图

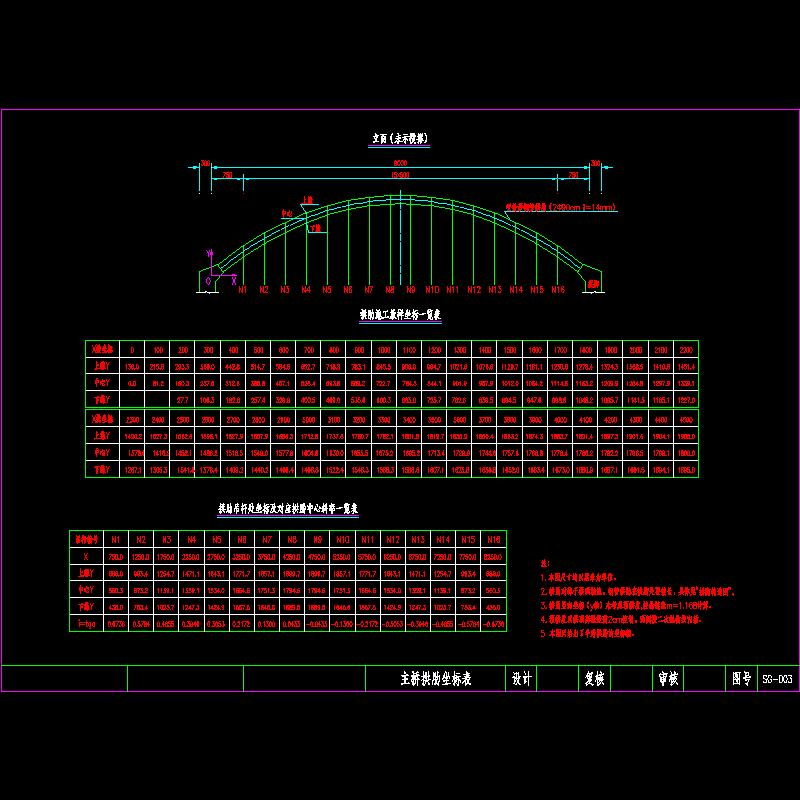

主桥拱肋坐标表
钢管拱肋灌注和合拢段图
钢管拱肋竖转铰构造图（一）
钢管拱肋竖转铰构造图（二）
钢管拱肋竖转铰构造图（三）
系杆预埋钢管与竖转铰相交构造图

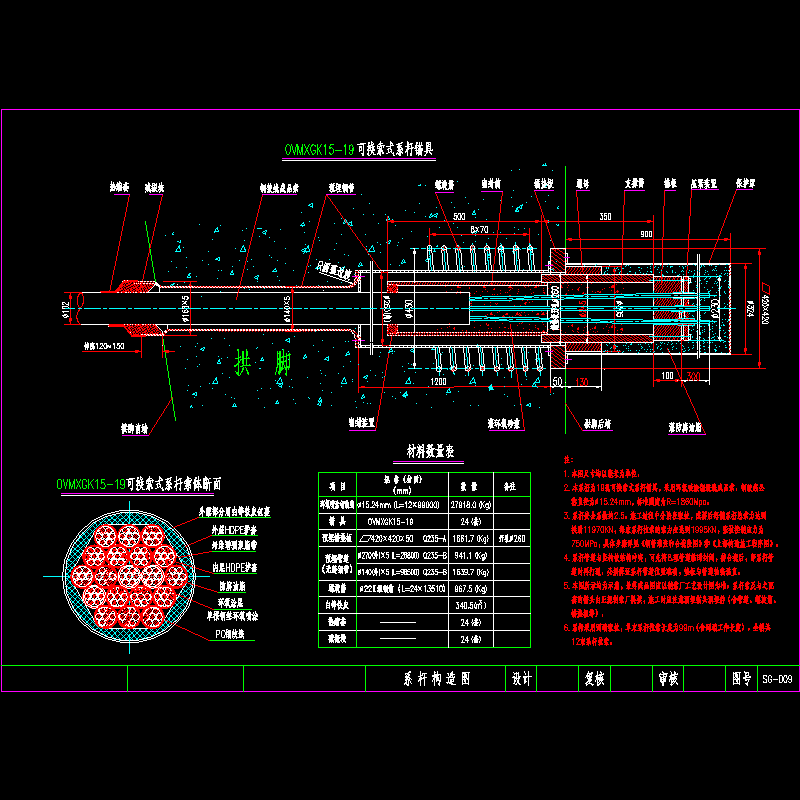

系杆构造图

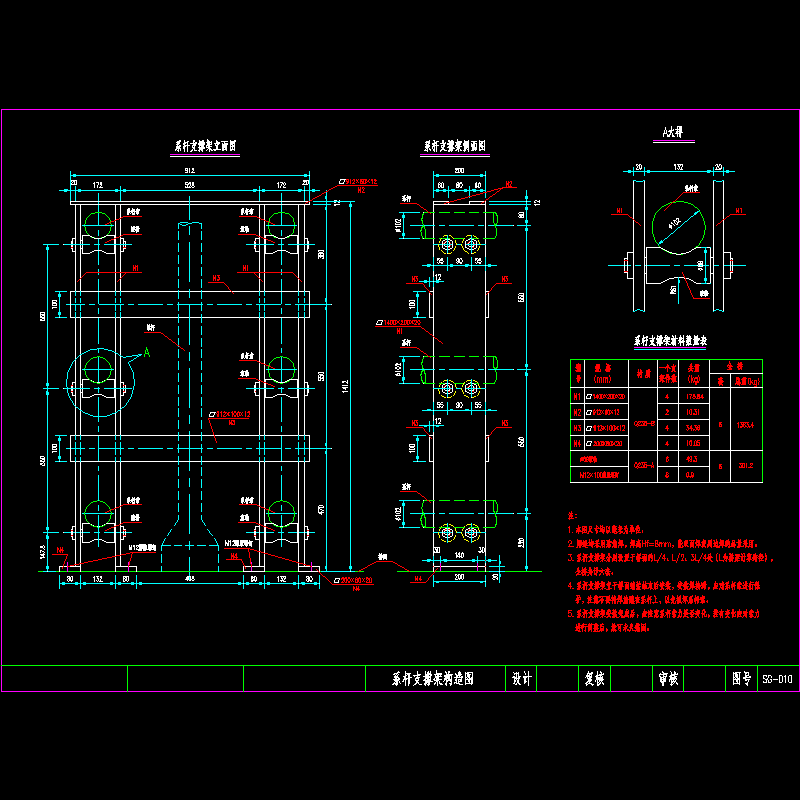

系杆支撑架构造图
吊杆构造图（一）
吊杆构造图（二）

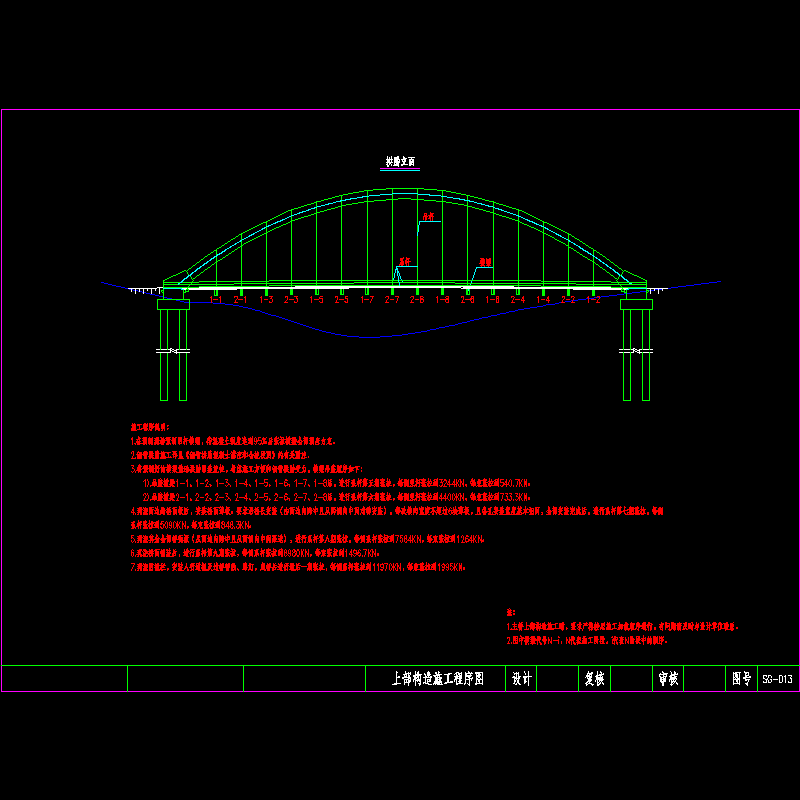

上部构造施工程序图
主桥加载顺序及系杆张拉关系图
承台及基础一般构造图
桥墩一般构造图
桥墩挡墙一般构造图
0＃、1＃桥墩承台钢筋布置图
0＃桥墩桩基钢筋布置图
1＃桥墩桩基钢筋布置图
桥墩钢筋布置图（一）
桥墩钢筋布置图（二）
支座垫石及调平钢板布置图
主跨拱脚一般构造图
拱脚钢筋布置图(一)
拱脚钢筋布置图(二)
拱脚牛腿钢筋布置图
桥墩搭板牛腿钢筋布置图
桥墩搭板钢筋布置图
桥面板及横梁一般构造图
横梁预应力筋布置图
横梁普通钢筋布置图
边跨桥面板钢筋布置图（一）
边跨桥面板钢筋布置图（二）
A型桥面薄板钢筋布置图
B型桥面薄板钢筋布置图
桥面铺装及桥面板钢筋布置图
桥面伸缩缝构造图
主桥防撞栏构造图（一）
主桥防撞栏构造图（二）
主桥人行道栏杆构造图（一）
主桥人行道栏杆构造图（二）
主桥桥面布置图（一）
主桥桥面布置图（二）
主桥桥面布置图（三）
主桥电器照明总布置图
主桥过桥管线、照明线路安装图
主桥避雷针装置构造图
0＃、1＃桥墩接地装置图

附件详情

技术标准：
1. 设计车速：40公里/小时。
2. 设计荷载：汽车：公路-Ⅰ级；人群：4KN/m2。
3. 桥面宽度：全宽19.3米，其中行车道12米，行车道防撞护栏宽2×0.4米，人行道宽2×2.0米。
4. 桥面纵坡：两岸引线1.5%；桥梁处在R=2900米，T=43.5米，E=0.326米的竖曲线上。
5. 桥梁横坡：行车道：双向1.5%；人行道：向内侧设1%单向坡。
6. 通航状况：不通航。
7. 设计洪水频：1/100。
8. 设计水位：23米。
9. 地震烈度：地震动峰值加速度系数为0.05。
10.设计风速：26米/秒（20米高度10分钟年平均最大风速）。
......
设计要点：
本桥采用单跨下承式钢管砼柔性系杆刚架拱桥，桥梁主孔计算跨径为90米，矢跨比1/5；下部构造采用4.0米厚的实体式墩，矩形承台，每个基础采用8根φ1.5米的钻孔灌注桩；桥梁净宽16米（含行车道和人行道），全宽19.3米，桥梁总长96米，全桥位于直线段。
......
桥型特点：
以抗压能力高的钢管砼作为拱肋，以抗拉能力强的高强钢绞线作为系杆，并随着施工加载顺序逐步张拉系杆，平衡主拱所产生的水平推力，并最终形成对拱脚基础只有较小水平推力的拱桥。故该拱桥桥型可以很好地适应在平原软弱地基上修建，且可大大降低由于巨大不平衡拱推力增加的基础费用，使拱脚变得较为轻巧。
......
设计于2005年，共49张CAD设计图。
