[CAD]50m钢筋混凝土上承式刚架拱桥通用标准图纸(天桥).dwg

[复制链接]

0

主题

0

帖子

1334

积分

超级版主

Rank: 8Rank: 8

积分
1334
发表于 2020-11-30 20:47:40 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情 一、技术标准   1、设计标准:   1)桥面宽度:0.5m(防撞栏杆) 4.5m 0.5m(防撞栏杆)。   2)桥  长:62.88米。   2)设计荷载:汽-15级,挂-80。   3)桥面纵坡:平坡。   4)桥面横坡:双向1.5%。   二、主要材料   桥面铺装:30#防水混凝土   拱片、微弯板、悬臂板、横系梁:30号预制混凝土   填平层:30号现浇混凝土   拱片接头:40号现浇混凝土   桥台基础:20#片石混凝土   台  身:20#片石混凝土   拱  座:40#混凝土   台 帽:40#混凝土   支 座:采用250×350×42mm板式橡胶支座。   钢 筋:Ⅰ级、Ⅱ级   伸 缩 缝:TST伸缩缝。   三、设计施工要点   1、采用预制构件有支架安装的施工方法设计。   2、分段与接头:除桥面填平层及接头为现浇混凝土外,其余均为预制混凝土构件,拱腿、斜撑及弦杆均为一般预制,实腹段分为两段,在拱顶实腹段与拱腿、弦杆与拱腿接头处均采用钢板接头,其余为钢筋焊接现浇混凝土接头。   3、主要预制构件均采用卧式浇筑,起吊时除实腹段在空中翻身外,余可直接翻身就位。   4、预拱度为L/800,实腹段范围内接二次抛物线分配,拱腿范围内接直线变化,在现浇和安装时形成预拱度。施工中应特别注意安装拼接与桥面设计高程的控制。   5、为了保证整体受力,必须重视预制拱片与现浇混凝土桥面结合处的处理,预制拱片的凸出部分表面必须凿毛。   6、基础均采用混凝土明挖扩大基础,桥台基础按地基容许承载力不低于450KPa设计。   7、桥台施工时,台后填土应在背墙混凝土达到设计强度后才能施工,台后填土必须按照规定的密实度90%分层夯实。   8、为保证结构竣工后尺寸准确,支架应遵循《公路桥涵施工技术规范》预留施工拱度。   四、资料包含内容:    图纸一览表、说明、50米刚架拱天桥桥型图、横向布置、拱片、横系梁一般构造图、拱片钢筋布置图、拱片接头及横系梁构造、桥面钢筋布置、微弯板标准块件图、微弯板端部块件图、悬臂板块件构造、桥台一般构造、拱座配筋图、台帽钢筋构造图、TST伸缩缝构造图、天桥材料数量表……    共18张CAD图纸,拱片、横系梁一般构造图 拱片钢筋布置图

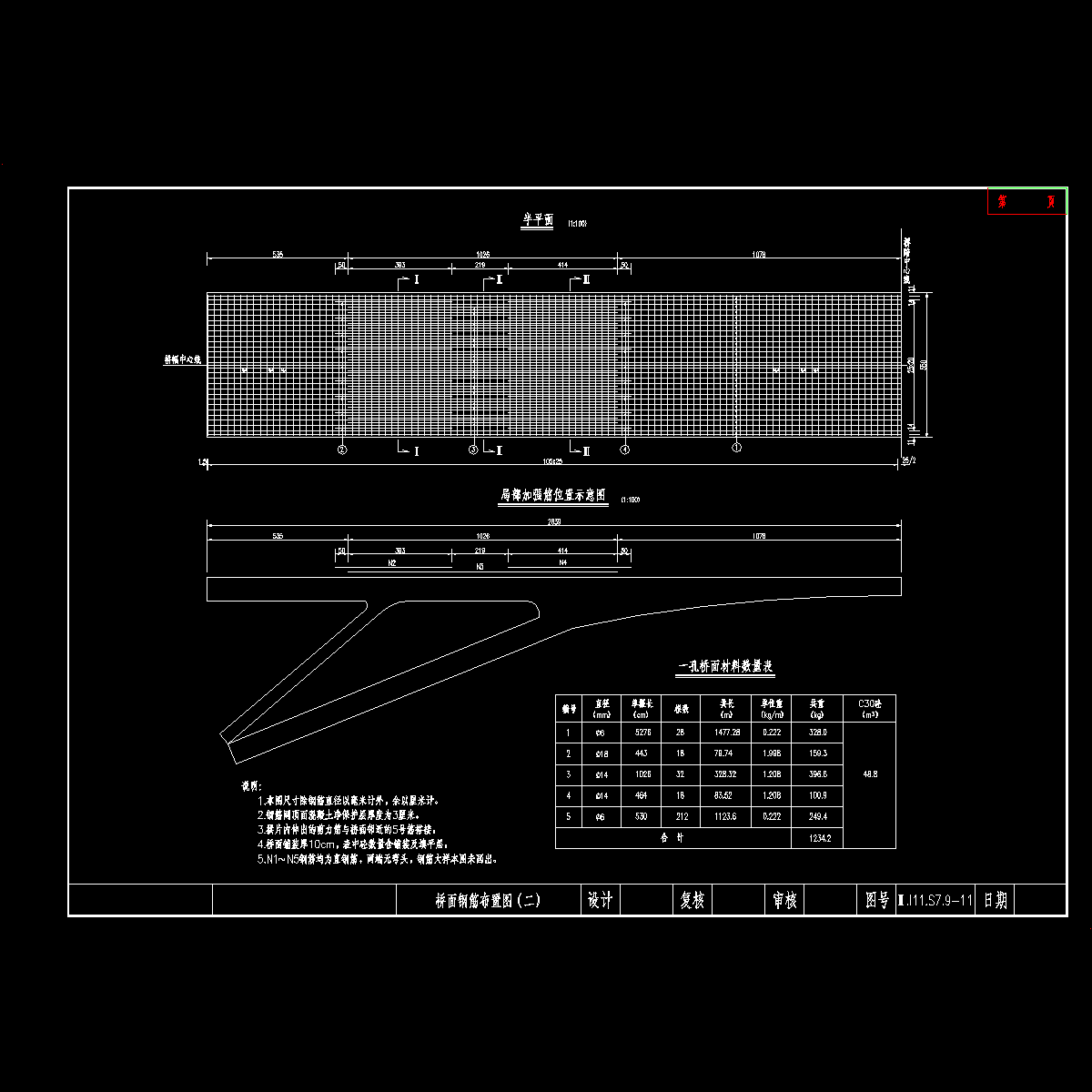

12桥面钢筋布置(二).dwg
12桥面钢筋布置(二).dwg

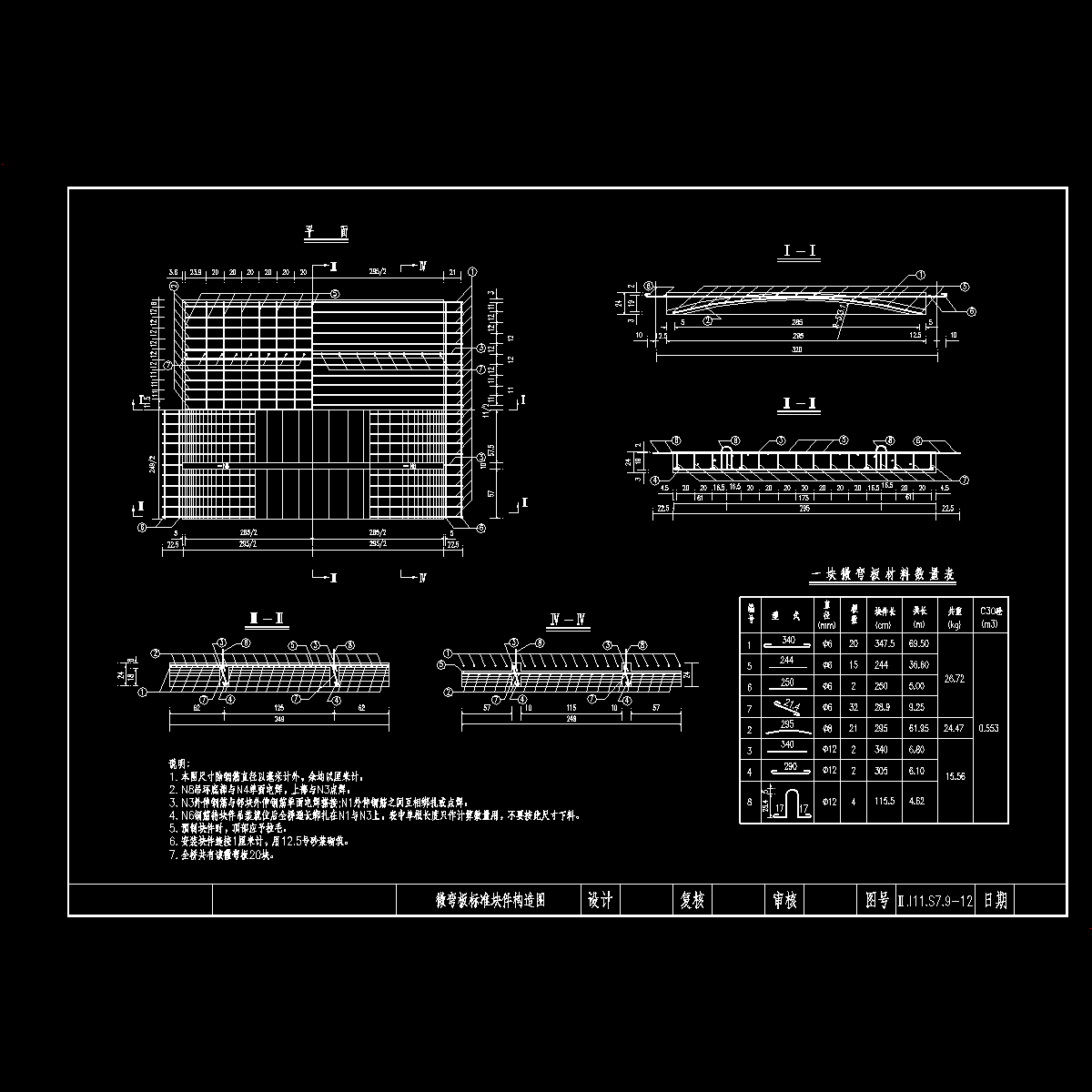

13微弯板标准块件图.dwg
13微弯板标准块件图.dwg

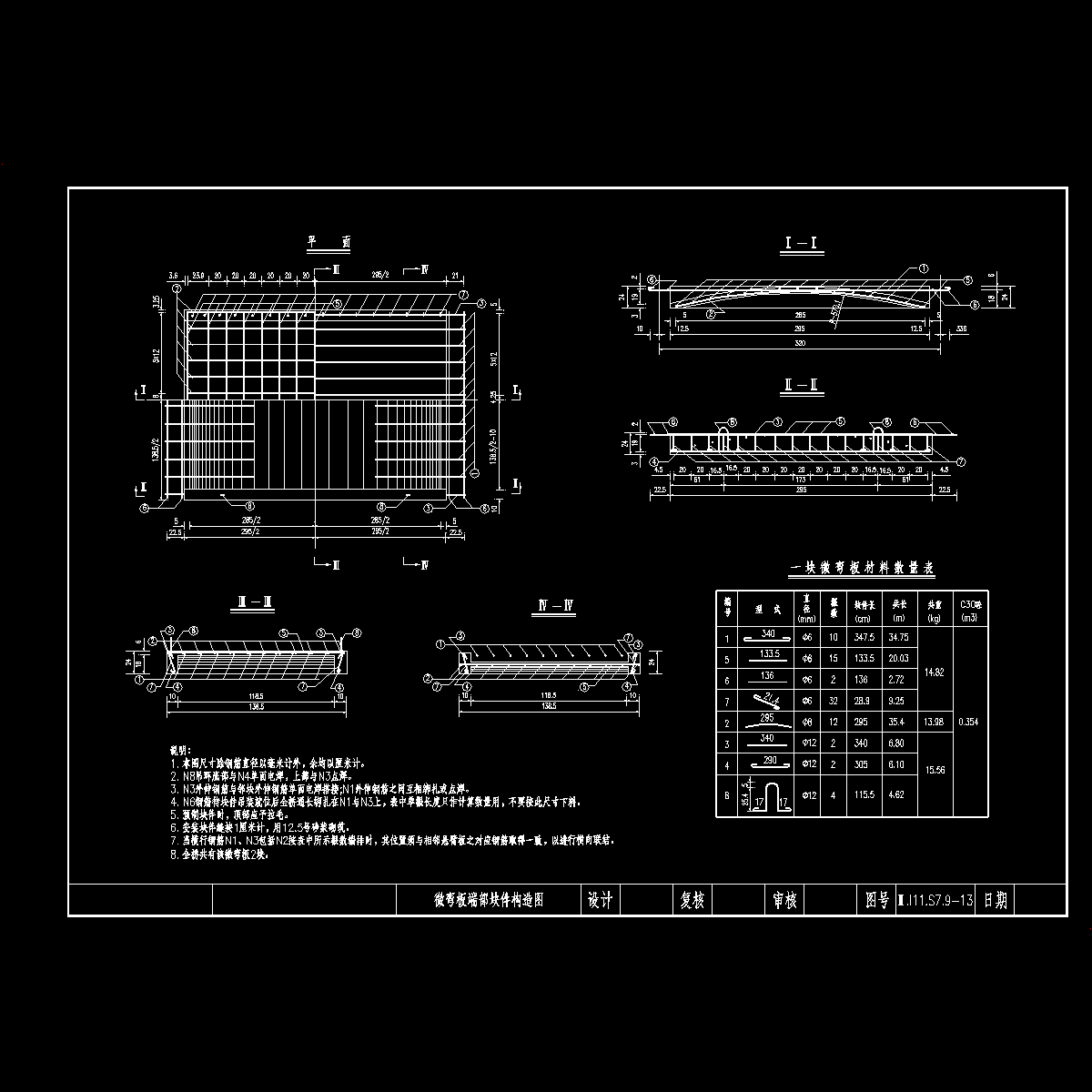

14微弯板端部块件图.dwg
14微弯板端部块件图.dwg

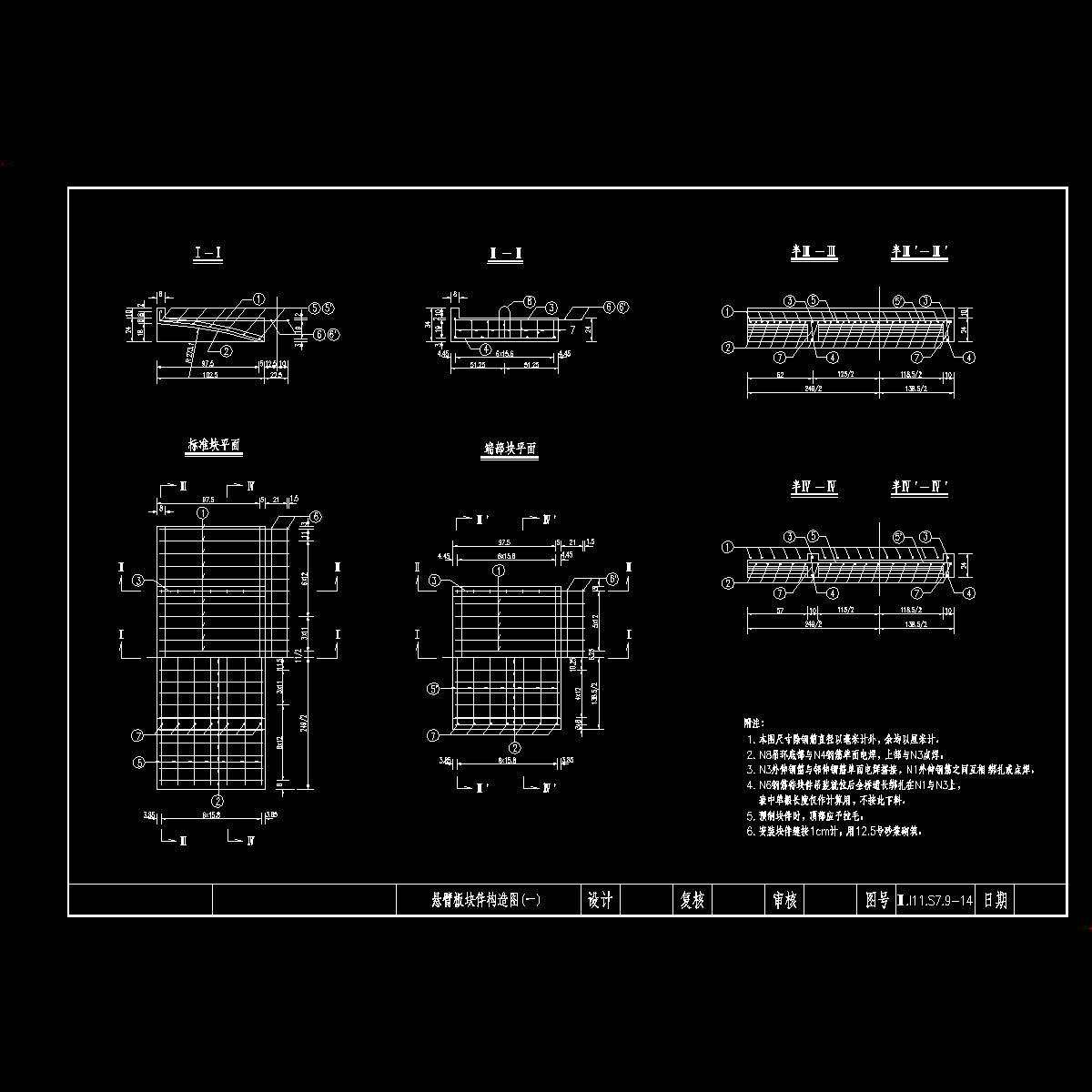

15悬臂板块件构造(一).dwg
15悬臂板块件构造(一).dwg

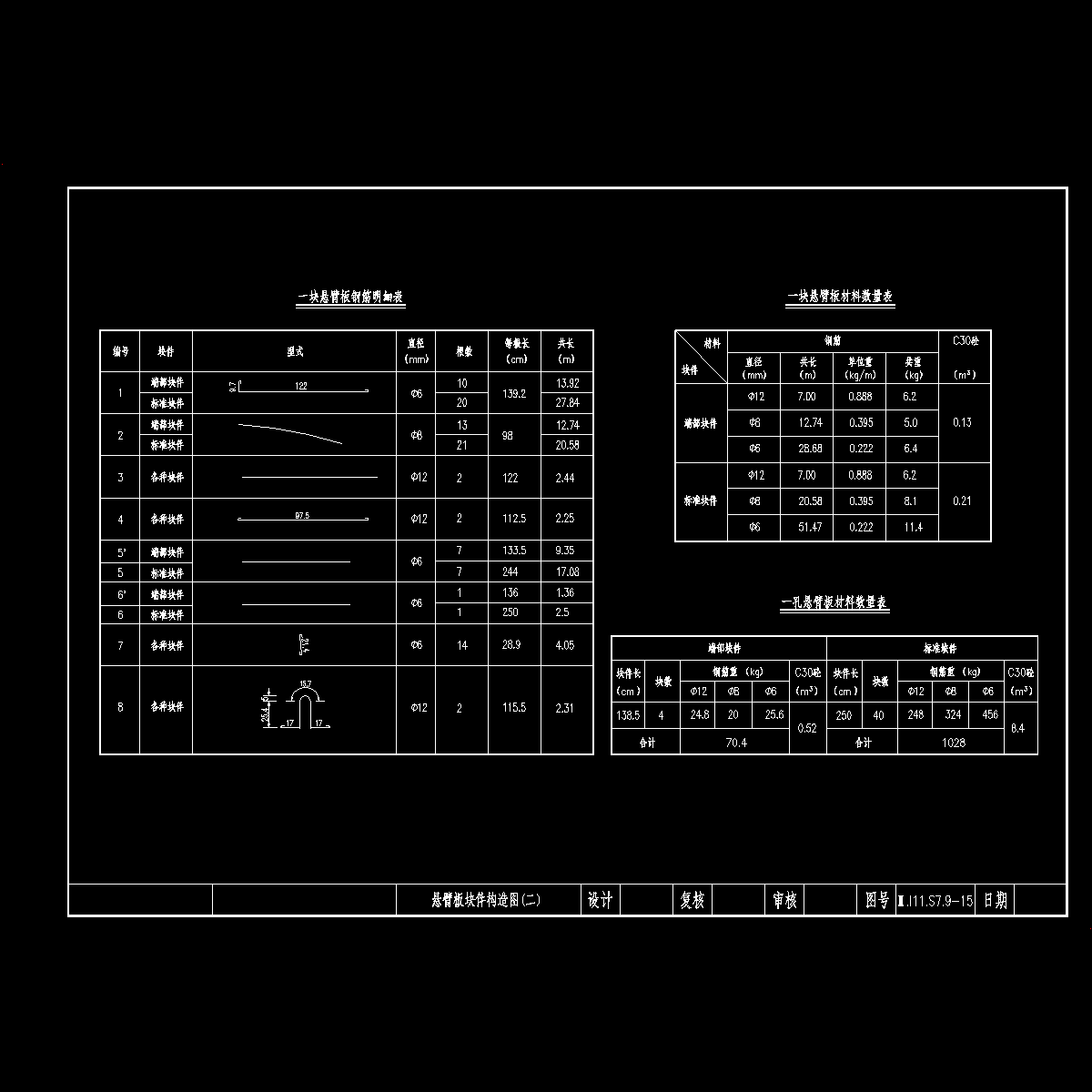

16悬臂板块件构造(二).dwg
16悬臂板块件构造(二).dwg

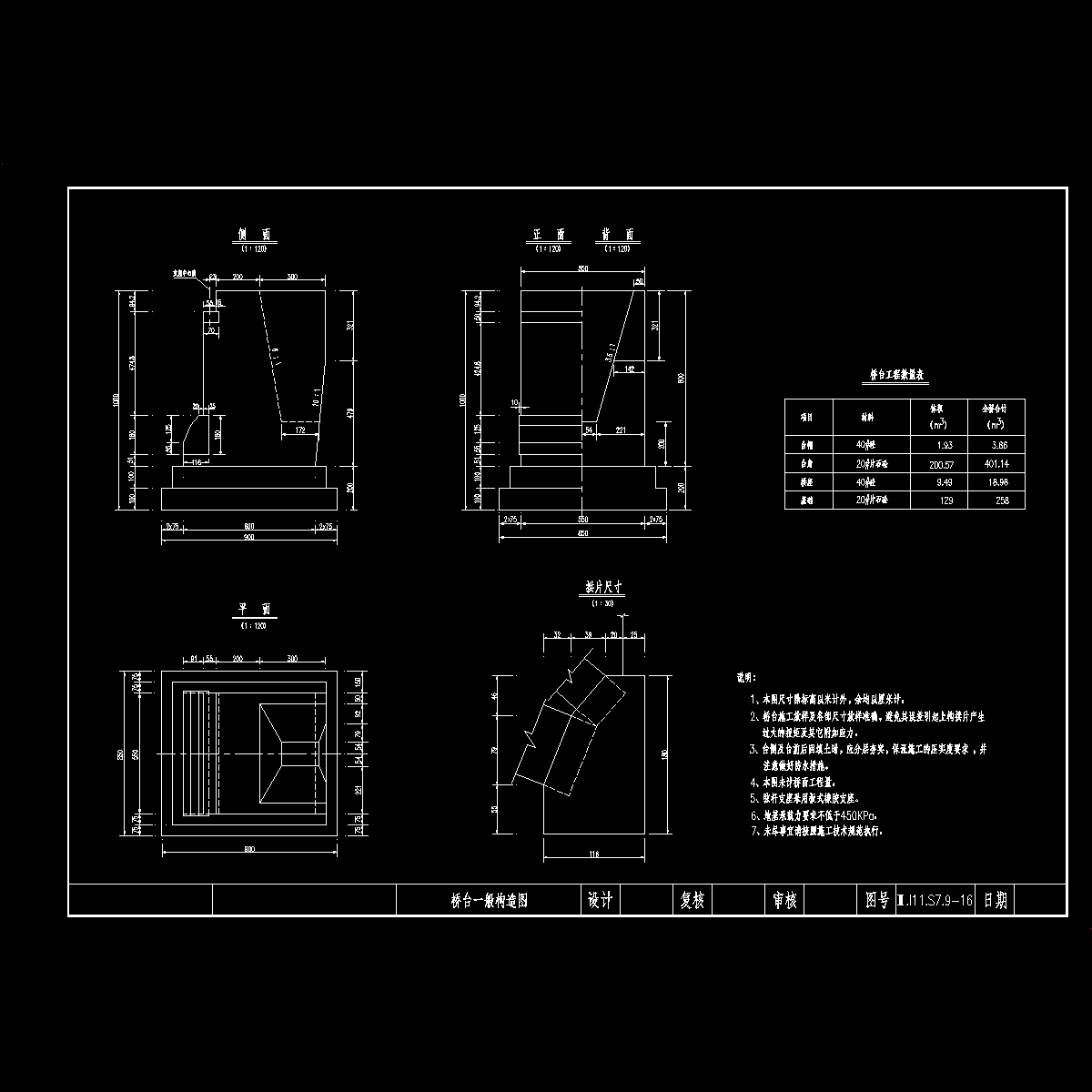

17桥台一般构造p.dwg
17桥台一般构造p.dwg
18拱座配筋图p.dwg
18拱座配筋图p.dwg
19台帽钢筋构造图.dwg
19台帽钢筋构造图.dwg
20tst伸缩缝构造图p.dwg
20tst伸缩缝构造图p.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ec221swsscc2fss0.rar

841.81 KB

下载  售价: 100 积分    赚积分
