下承式双幅钢管混凝土系杆拱桥CAD施工图纸（引桥）(桩基础).dwg

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 【项目概要】 　　 上部结构：两岸引桥上部构造均采用预应力混凝土连续箱梁，桥跨布设为一联5X30米双幅桥；主桥采用下承式钢管混凝土系杆拱，桥跨布设为（51 80 51）米双幅桥；桥梁总长488米 　　 下部构造：引桥桥墩采用φ140钢筋砼三柱式墩身，φ150钢筋砼钻孔灌注桩基础；两岸桥台为肋式台，钻孔灌注桩基础。主桥桥墩采用薄壁门式框架墩，φ200钢筋砼钻孔灌注桩基础 　　 箱梁结构：箱梁中心高为1.5米，梁中距2.99米，行车道板中梁预制宽度2.2米，边梁预制宽度2.75米，湿接缝宽0.79米。箱梁跨中腹板及底板厚0.18米，端部腹板及底板厚0.28米 　　 主拱肋：中孔拱肋由两根φ900×14mm的圆钢管混凝土组成的竖向哑铃形断面，管内浇泵送充填50＃混凝土，两拱肋之间设置三根一字式横撑，由两根φ600×8mm的圆钢管和钢腹板组成；边孔拱肋由两根φ750×12mm的圆钢管混凝土组成的竖向哑铃形断面，管内泵送充填50＃混凝土。两拱肋之间设置两根一字式横撑，由两根φ500×8mm的圆钢管和钢腹板组成 　　【设计标准】 　　 1. 设计洪水频率：大桥1/100； 　　 2.桥面宽度：主桥：2×（0.25米栏杆 1.5米人行道 0.9米拱肋 0.5米防撞栏 净16米行车道 0.5米防撞栏 0.9米拱肋），双幅间距1米；引桥：2×（0.25米栏杆 1.5米人行道 净16米行车道 0.5米防撞栏），双幅间距4.0米； 　　 3.地震基本烈度：Ⅶ度，按Ⅷ度设防； 　　 4.桥梁纵坡：主桥落在R=12000m的竖曲线上，桥面标高左、右两岸全部对称。西岸纵坡i=1.0%,东岸纵坡i=-1.0%； 　　 5.桥面横坡：2.0%。 　　 6.通航标准：考虑通航小型游艇 　　【资料内容】 　　 桥型布置图、主桥上部构造横断面布置图、中拱拱肋坐标图、边拱拱肋坐标图、中拱拱肋构造图、边拱拱肋构造图、拱肋接头构造图、中拱横撑构造图、边拱横撑构造图、吊杆构造图、吊杆横梁一般构造图、吊杆横梁预应力钢束图、吊杆横梁预应力封锚端细部构造图、吊杆横梁普通钢筋图、加劲纵梁钢筋构造图、系杆构造图、系杆槽架构造图、桥面板一般构造图、桥面板A钢筋构造图、桥面板B钢筋构造图、主跨桥面铺装构造图、主桥行车道Π形板支座、施工加载程序图、30米跨箱梁上部一般构造图、引桥人行道盖板平面布置及构造配筋图、主桥栏杆构造配筋图、引桥栏杆构造配筋图、主桥泄水管构造图、引桥泄水管构造图、防撞护栏Ⅰ一般构造图、防撞护栏Ⅰ钢筋构造图、防撞护栏Ⅱ一般构造图、防撞护栏Ⅱ钢筋构造图、防撞护栏Ⅰ基础钢筋构造图、8米搭板构造图、搭板端头垫层钢筋网构造图、5＃、8＃桥墩一般构造图、5＃、8＃桥墩拱节点构造图、5＃、8＃桥墩墩身配筋图、5＃、8＃桥墩拱脚构造配筋图、6＃、7＃桥墩一般构造图、6＃、7＃桥墩拱节点构造图、6＃、7＃桥墩墩身配筋图、6＃、7＃桥墩拱脚构造配筋图、5＃~8＃墩人行道挑梁及防震挡块构造配筋图、5＃~8＃桥墩承台钢筋构造图、5＃、8＃桥墩桩基钢筋构造图、6＃、7＃桥墩桩基钢筋构造图、1＃~4＃、9＃~12＃桥墩一般构造图……共150余张CAD图纸 边拱拱肋构造图 边拱横撑构造图 吊杆构造图 吊杆横梁一般构造图 中拱拱肋构造图 吊杆横梁预应力钢束图 钢管拱肋安装示意图 拱肋接头构造图 过桥水管管架 系杆构造图 引桥段栏杆 资料包含内容 桥墩一般构造图

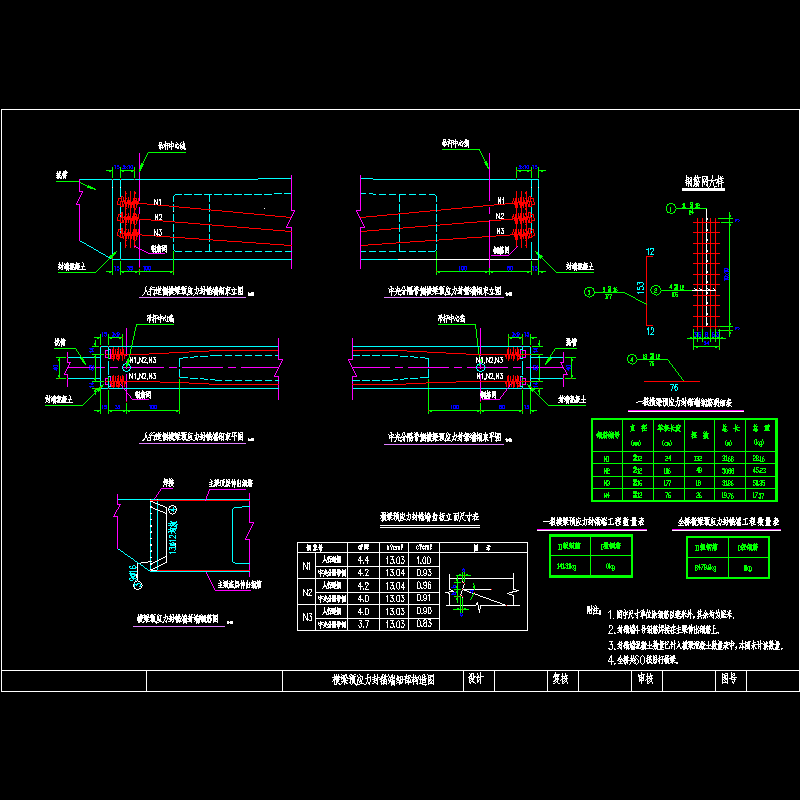

吊杆横梁预应力封锚端细部构造图.dwg

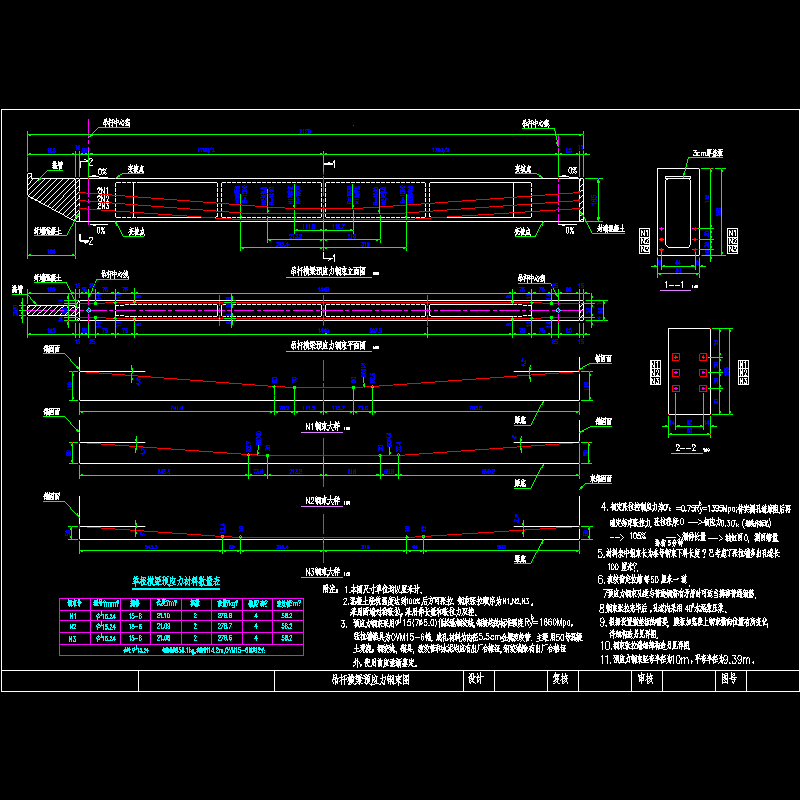

吊杆横梁预应力钢束图.dwg

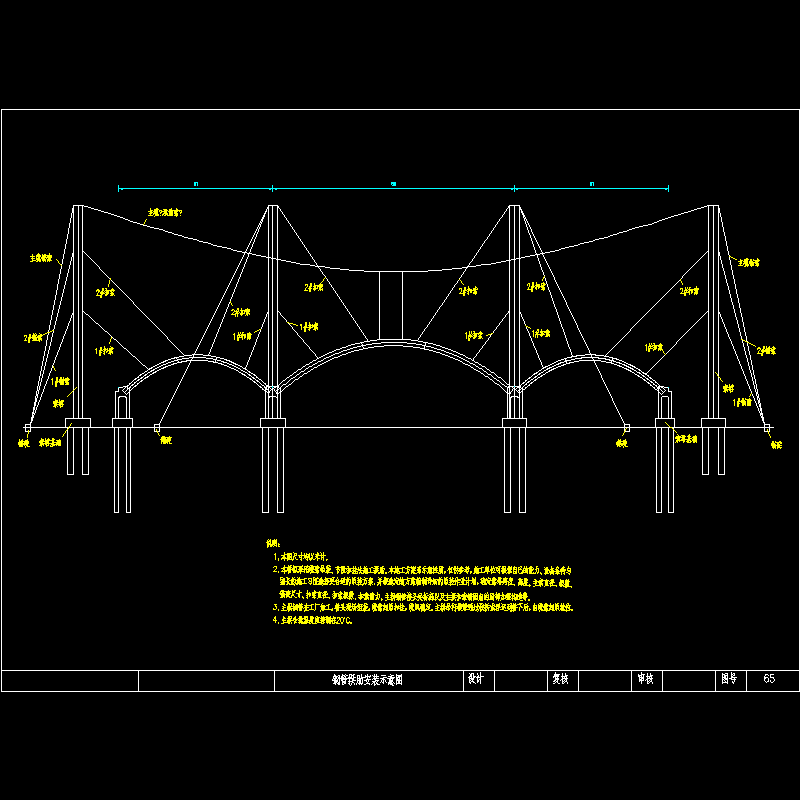

钢管拱肋安装示意图2[66].dwg

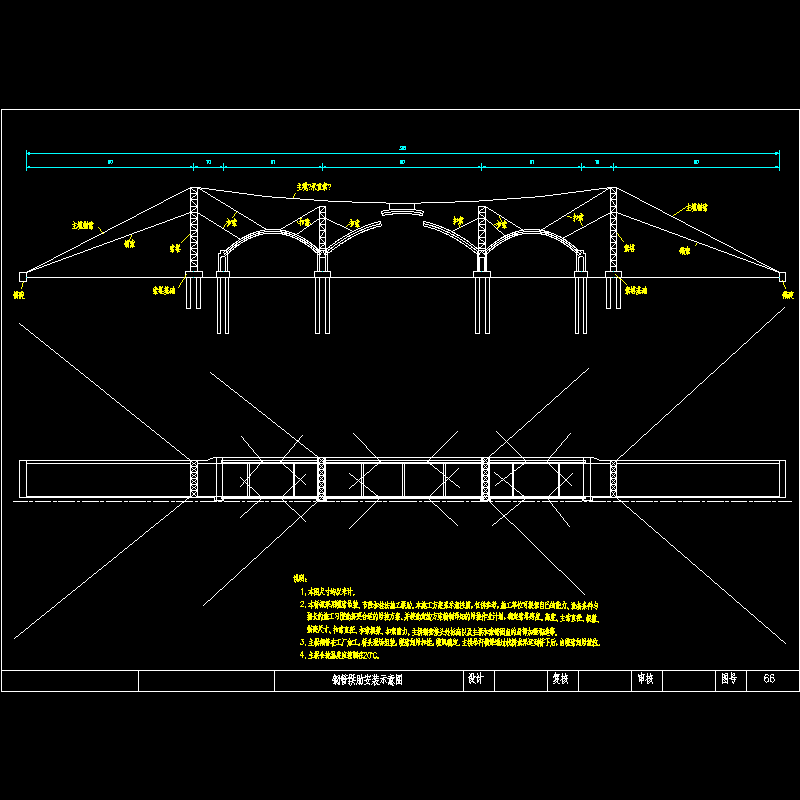

钢管拱肋安装示意图[65].dwg

拱肋接头构造图（二）[14].dwg

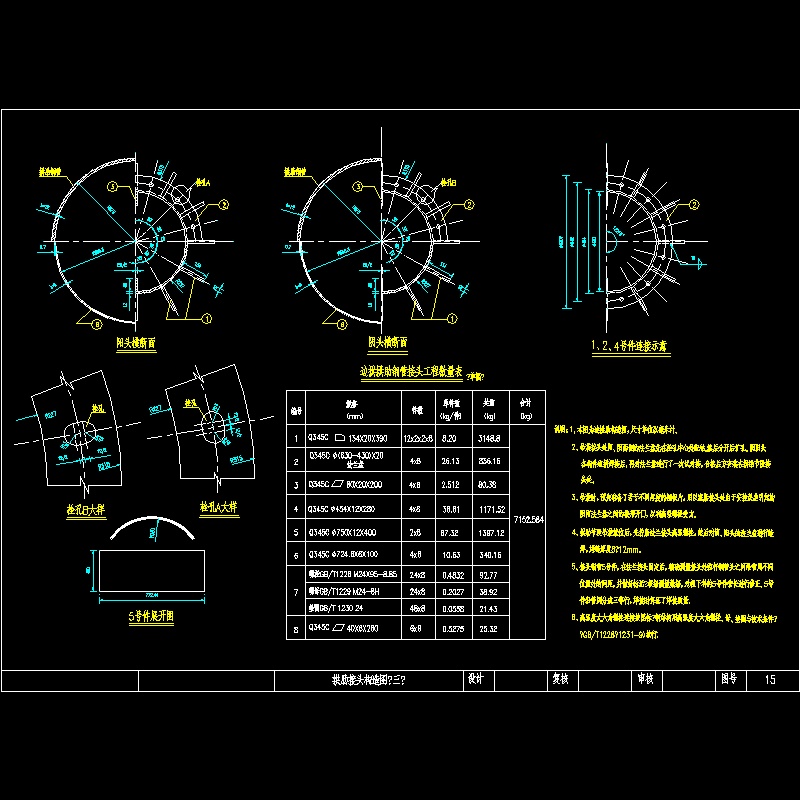

拱肋接头构造图（三）[15].dwg

拱肋接头构造图（四）[16].dwg

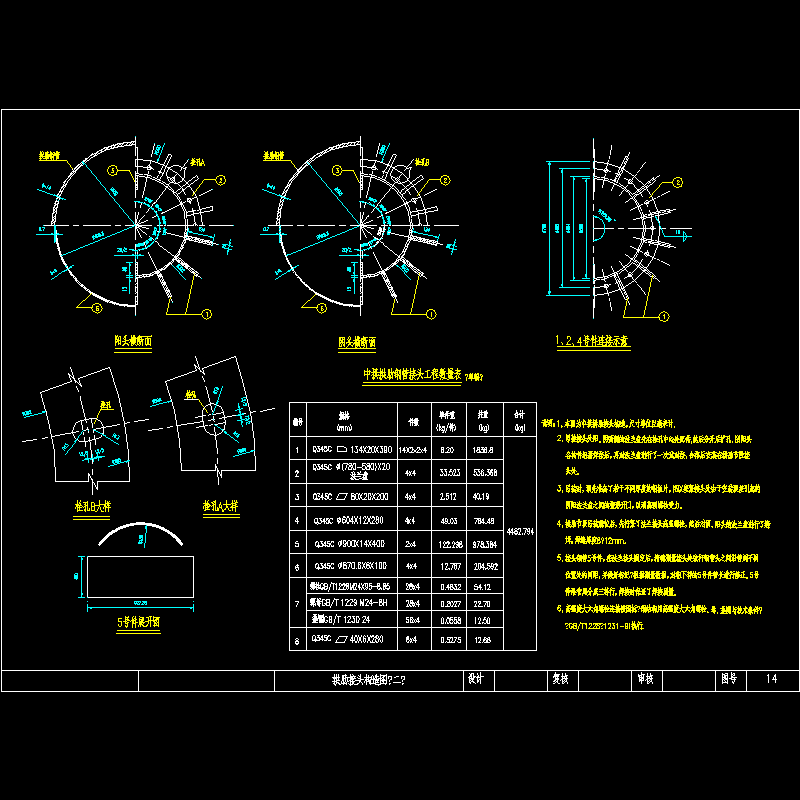

拱肋接头构造图（一）[13].dwg
