一份系杆拱桥吊杆连接构造节点CAD详图纸设计(钻孔灌注桩)(dwg)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1、浇筑桥台灌注桩, 经检验合格后现浇承台、箱室台身、盖梁, 安装主桥支座。
2、搭设支架:支架要求牢固, 并通过预压以满足施工要求（建议采用临时钻孔灌注桩作支架基础）。
3、将预制好的系杆吊装到位，现浇系杆接头和端、内横梁（由两端向跨中对称进行），
待混凝土强度达到设计强度的90%后先张拉系杆的第一批预应力筋。
4、搭设安装拱肋、风撑的排架，吊装预制好的拱肋节段、风撑，现浇拱肋、风撑接头，安装接头混凝土强度达到设计强度的90%后将吊杆进行初次收紧,初次张拉控制力为150KN。
5、张拉系杆第二批预应力束。
6、张拉横梁的第一批预应力束，铺设行车道板（由两端往跨中对称进行），现浇湿接头、桥面铺装及护栏，对吊杆进行张拉，张拉力控制力为350KN，吊杆的张拉以桥面标高控制为主。
7、张拉横梁的第二批预应力束。
8、张拉系杆第三批预应力束。
9、在横梁、系杆预应力束张拉以及吊杆两端收紧过程中，应对系杆、拱肋变位和桥面标高进行严格的监控，以便及时采取调整措施。

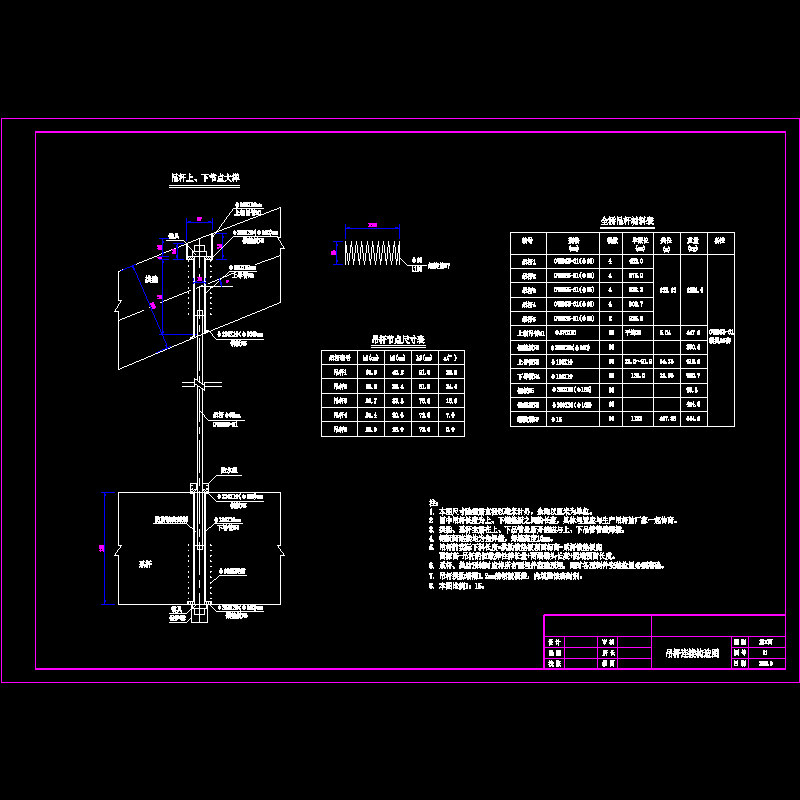

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
